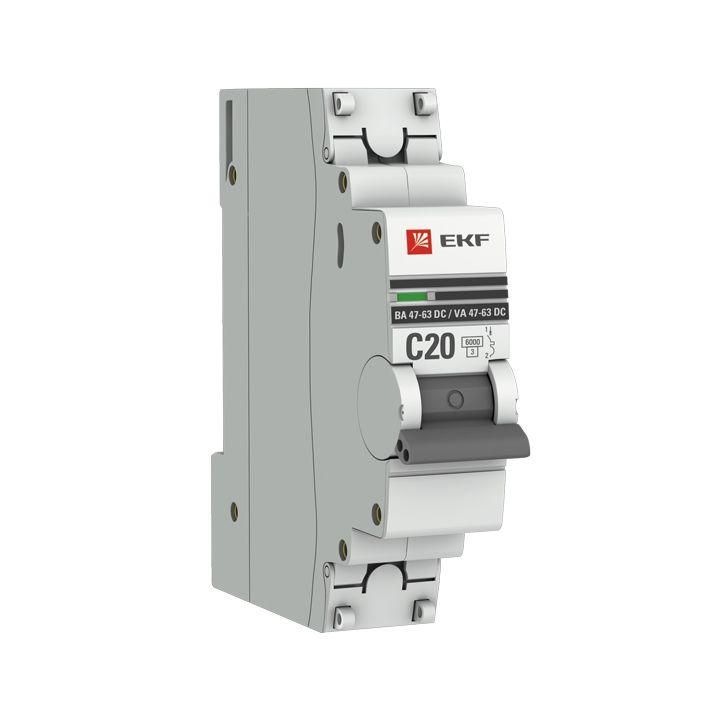

Автоматический выключатель 1P 20А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-20C-pro

Автоматический выключатель ВА 47-63 DC от EKF - устройство для защиты цепей постоянного тока до 20 А с отключающей способностью 6 кА. Подходит для установки на DIN-рейку в щитах управления, зарядных станциях и системах солнечной энергетики.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Отличается повышенной надежностью при работе с постоянным током - задачей, где обычные устройства переменного тока часто отказывают.

Используется в системах на базе постоянного тока: солнечные электростанции, светодиодное освещение, системы питания оборудования на 12/24/48 В DC, зарядные устройства для электромобилей, промышленные контроллеры и аккумуляторные батареи.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 1
• Номинальное напряжение: 250 В DC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, LED-ленты, малые двигатели)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу даже при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - защищен от высоковольтных импульсов (молнии, коммутационные помехи)
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищена от воды и пыли
• Поперечное сечение провода: 1–25 мм2 - совместим с большинством медных жил, используемых в слаботочных и силовых сетях
• Монтаж: DIN-рейка (один модуль)
• Глубина монтажа: 41 мм - требует минимального места внутри шкафа
• Рабочая температура: от –25C до +50C - работает в холодных помещениях и нагреваемых щитах
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах среднего уровня
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается одним движением - фиксируется защелкой без инструментов. Для правильного монтажа важно соблюдать рекомендованное сечение провода (1–25 мм2): слишком толстый провод не войдет в зажим, слишком тонкий - плохо контактирует.

Зажимы имеют защитные пластиковые крышки - после затяжки они закрываются, препятствуя несанкционированному доступу. Это особенно важно в общественных местах или на объектах с ограниченным доступом.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 для автоматических выключателей постоянного тока. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие нормам для промышленных распределительных щитов. Наличие цветового индикатора позволяет сразу определить состояние аппарата - «включен» (зеленый) или «отключен» (красный).

Преимущества

• Усиленный корпус с дополнительными заклепками - предотвращает деформацию при длительной эксплуатации
• Защитные крышки на зажимах - повышают безопасность и позволяют пломбировать устройство
• Цветовая индикация состояния - ускоряет диагностику без тестера
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и улиц
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже при серьезных КЗ в DC-сетях

Ограничения применения

• Не предназначен для переменного тока (AC) - применение на 220 В AC приведет к выходу из строя
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной герметизации
• Не подходит для нагрузок с очень высоким пусковым током (например, мощные асинхронные двигатели) - требуется характеристика D
• Максимальное напряжение 250 В DC - не используется в HV-системах (>300 В DC)

Примеры использования

• Щит управления солнечной электростанцией 48 В DC
• Распределительный щит зарядной станции для электрокара
• Защита цепей 24 В DC в промышленном автоматизированном оборудовании
• Распределительный щит светодиодного освещения на объекте с батарейным питанием

Практические советы

• Перед установкой проверьте, что напряжение в сети действительно постоянное - ошибочно подключенный AC-источник выведет выключатель из строя
• При использовании многожильных проводов запрещено оголять более 8–10 мм - лишняя часть может вызвать замыкание между зажимами
• Для систем с частыми включениями (например, насосы, вентиляторы) убедитесь, что ток пуска не превышает 5×Iн (100 А) - иначе выберет автомат
• При монтаже в плотно укомплектованных щитах учтите глубину 41 мм - не забудьте про место для других элементов и кабельного вывода
• Пломбировка через крышку зажима - обязательна для объектов с регламентом безопасности (производственные площадки, ЖКХ)
