Автоматический выключатель ВА-101 1P 50А D 4.5кА - 11107DEK APC

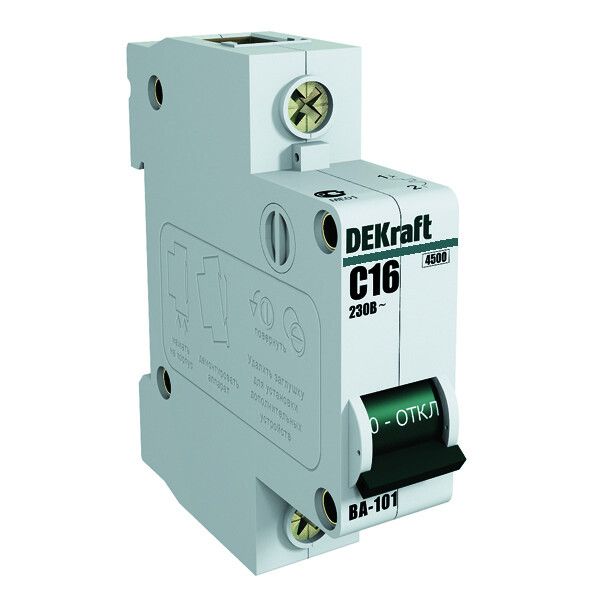

Автоматический выключатель ВА-101 от DEKraft - однополюсный аппарат на 50 А с отключающей способностью 4,5 кА, предназначенный для защиты цепей переменного тока в промышленных и бытовых сетях. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKRAFT и SE, и рассчитано на работу в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический ВА-101 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных участках и объектах с высокими пусковыми токами - например, на станках, насосах, компрессорах и конвейерах. Применяется в системах с напряжением 230 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 4,5 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижающее тепловую нагрузку на провода
• Максимальное сечение кабеля: 25 мм2
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 72 мм
• Частота: 50 Гц
• Диапазон рабочих температур: от -40 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Степень загрязнения: 3 - допустимо использование в условиях повышенной запылённости (например, цеха)
• Способ монтажа: на DIN-рейку
• Возможность установки доп. оборудования: да (только с левой стороны)

Совместимость и монтаж

Выключатель ВА-101 полностью совместим с корпусами DEKRAFT и Systeme Electric. Монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте кабели сечением до 25 мм2. Обратите внимание: зажимы рассчитаны на один кабель - многожильные провода требуют оконцовки наконечниками. Возможна установка дополнительных устройств (блокировочные контакты, катушки расцепления) только слева от автомата - справа доступа нет из-за конструктивных особенностей.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техническому регламенту ТР ТС 004/2011. Конструкция обеспечивает безопасность при эксплуатации: сплошная лицевая панель предотвращает случайное прикосновение к контактам, а 5 монолитных заклёпок увеличивают механическую прочность корпуса. IP20 не предусматривает защиту от воды - не применяйте во влажных или открытых помещениях.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика D позволяет использовать с оборудованием, имеющим большие пусковые токи
• Боковые каналы охлаждения обеспечивают стабильную работу при нагреве в плотном монтаже
• Поддержка установки аксессуаров - можно добавить сигнализацию или дистанционное управление
• Прочная конструкция с монолитными заклёпками снижает риск деформации корпуса

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже -40 C или выше +50 C
• IP20 - нельзя устанавливать в сырых, пыльных или наружных условиях без дополнительной защиты
• Только одна сторона доступна для аксессуаров - планируйте расположение в щите заранее
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендован для защиты светодиодных светильников с импульсными источниками питания - возможны ложные срабатывания

Примеры использования

• Защита силовой линии промышленного станка с асинхронным двигателем мощностью до 11 кВт
• Щитовая защита группы розеток в мастерской с электроинструментом
• Контур питания воздушного компрессора в автосервисе
• Распределительный щит на складе с большим количеством освещения и маломощных потребителей

Практические советы

• При монтаже в плотный щит учитывайте глубину 72 мм - не забудьте про свободное пространство за рейкой
• Для кабелей сечением 16–25 мм2 обязательно используйте наконечники НШВИ - это исключит плохой контакт
• Если нужна сигнализация срабатывания - выбирайте аксессуары, совместимые с левой стороной ВА-101
• Проверяйте соответствие класса токоограничения 3 с другими аппаратами в щите - это важно для координации защиты
• Не путайте с бытовыми автоматами с характеристикой C - ВА-101 с характеристикой D лучше подходит для тяжёлых нагрузок
