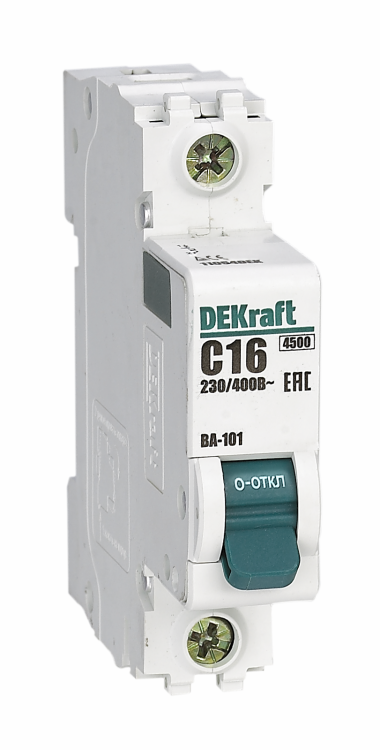

Автоматический выключатель 1Р 5А характеристика D ВА-101 4.5кА - 11154DEK APC

Автоматический выключатель ВА-101 от DEKRAFT - однополюсное устройство на 5 А с характеристикой D и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки в бытовых и промышленных сетях переменного тока. Артикул 11154dek соответствует серийному решению DEKraft, обеспечивающему надежную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель ВА-101 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных участков и объектов с высокими пусковыми токами - например, где используются двигатели, сварочные аппараты или мощные нагревательные элементы. Применяется в системах с напряжением до 230 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальное напряжение: 230 В переменного тока (AC);
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно прервать;
• Характеристика срабатывания: D - предназначена для цепей с высокими пусковыми токами (например, электродвигатели);
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и твердым предметам >12,5 мм; не защищен от воды;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 1 модуль - занимает стандартное место на DIN-рейке;
• Глубина монтажа: 69 мм - требует достаточного пространства внутри щита;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода большого сечения;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается влажность до 98 % при +25 C;
• Тип изделия: стационарный, рассчитан на длительную эксплуатацию;
• Способ монтажа: на DIN-рейку 35 мм;
• Нормативные документы: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), ГОСТ 9098-78, ТР ТС 004/2011.

Совместимость и монтаж

Выключатель ВА-101 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём фиксации защёлки на рейке - без инструментов. Для подключения используйте провода сечением до 25 мм2. Обязательно соблюдайте полярность при подключении входа и выхода. Устройство не имеет зажимов для двойного подключения - каждый полюс обслуживает одну цепь. Не рекомендуется использовать в щитах с ограниченным пространством по глубине менее 70 мм.

Безопасность и стандарты

Автоматический выключатель ВА-101 соответствует требованиям ГОСТ Р 50030.2-2010 и ТР ТС 004/2011, что гарантирует соответствие европейским нормам безопасности. Класс токоограничения 3 обеспечивает минимальное воздействие энергии КЗ на кабели. Сплошная лицевая панель предотвращает случайное прикосновение к контактам. IP20 исключает доступ к токоведущим частям, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной защиты.

Преимущества

• Новый механизм расцепления обеспечивает мгновенное отключение при аварии - снижает риск возгорания;
• 5 монолитных заклёпок увеличивают механическую прочность корпуса - устойчив к вибрациям и ударным нагрузкам;
• Боковые каналы охлаждения позволяют работать при повышенных температурах окружающей среды без перегрева;
• Полностью автоматизированное производство минимизирует брак и обеспечивает стабильные параметры;
• Поддержка дополнительной комплектации - можно заказать с дугогасительными камерами или сигнализаторами положения.

Ограничения применения

• Не предназначен для цепей постоянного тока (DC) - только AC 50 Гц;
• IP20 не защищает от влаги - нельзя устанавливать в сырых помещениях, на улице или в подвале без герметичного кожуха;
• Характеристика D не оптимальна для освещения или бытовой электроники - лучше выбрать C для таких задач;
• Ограниченная глубина монтажа (69 мм) требует проверки свободного места в щите перед установкой;
• Не поддерживает комбинирование с другими типами устройств в одном модуле - только одиночная установка.

Примеры использования

• Защита цепи питания насоса в системе водоснабжения;
• Отключение электродвигателя вентилятора на производстве;
• Щитовая защита группы розеток в мастерской с мощным электроинструментом;
• Контроль нагрузки на сварочный аппарат в ремонтной зоне;
• Распределительный щит в административном здании с высокой плотностью оборудования.

Практические советы

• Выбирая между характеристиками B, C и D - помните: D используется там, где есть большие импульсы тока при запуске (двигатели, компрессоры); для света и бытовой техники лучше C;
• Перед монтажом проверьте сечение кабеля - не более 25 мм2, иначе возможен перегрев контактов;
• При установке нескольких выключателей рядом - оставляйте зазор 5–10 мм между ними для лучшего теплоотвода;
• Если щит находится в помещении с высокой влажностью - используйте дополнительный корпус с классом защиты IP54;
• Проверяйте маркировку на корпусе после монтажа - убедитесь, что указано 5 А и D, чтобы избежать ошибок при обслуживании.
