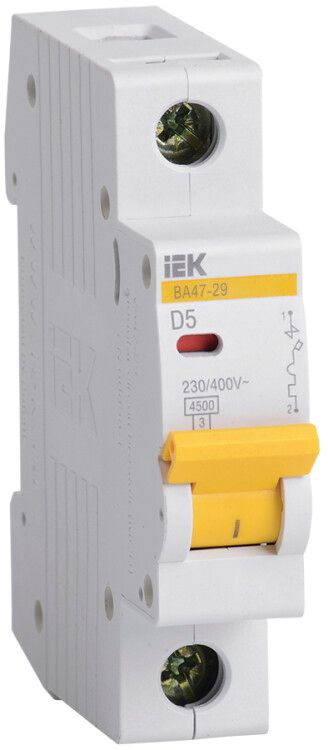

Выключатель автоматический однополюсный ВА47-29 5А D 4,5кА KARAT | MVA20-1-005-D IEK

Автоматический выключатель ВА47-29 D от IEK (ИЭК), артикул mva20-1-005-d - это однополюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов и промышленных объектов, где требуется надежная защита на ток 5 А.

Назначение и область применения

Выключатель ВА47-29 D предназначен для защиты групповых и распределительных цепей переменного и постоянного тока. Его применяют в вводно-распределительных устройствах (ВРУ) и этажных щитах. Подходит как для бытового использования - например, для защиты розеточных групп или освещения - так и для промышленных систем, таких как маломощные станки, насосы, конвейеры.

Технические характеристики

• Номинальный ток: 5 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 230 В - работает в сетях с этим значением, поддерживает AC/DC
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до 4500 А
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Количество полюсов: 1 - защищает одну фазу
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергии пробоя
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого размера
• Частота: 50 Гц - оптимизирован для стандартной сети РФ
• Модульная ширина: 1 модуль - занимает 17,5 мм в ширину на DIN-рейке
• Глубина монтажа: 73,6 мм - необходимый запас места в щите
• Срок службы: 15 лет - рассчитан на долгую работу при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C, подходит для неотапливаемых помещений

Совместимость и монтаж

Выключатель ВА47-29 D монтируется на стандартную DIN-рейку 35 мм. Для подключения используются верхние зажимы, которые поддерживают два варианта: гибкий многожильный провод и жесткую шину. Есть возможность подключения шины типа FORK (для параллельного питания нескольких автоматов) и PIN (для последовательного соединения). Индикатор положения контактов позволяет визуально определить, включен ли автомат. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки зажимов. Обязательно проверьте посадочный диаметр кабеля - он должен соответствовать заявленным 25 мм2.

Безопасность и стандарты

Выключатель ВА47-29 D соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Защита реализуется двумя типами расцепителей: тепловым - для перегрузок, и электромагнитным - для коротких замыканий. Это гарантирует селективность и точность срабатывания. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая энергию дуги.

Преимущества

• Двухступенчатая защита - сочетание теплового и электромагнитного расцепления обеспечивает надежность при любых авариях
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении больших токов
• Насечки на зажимах - уменьшают нагрев и усиливают контакт, предотвращают ослабление соединения
• Поддержка шин FORK и PIN - удобно для организации распределения питания в щите
• Индикатор положения - сразу видно, включен или отключен автомат
• Эргономичная рукоятка - легко включать/выключать даже в перчатках
• Широкий температурный диапазон - работает в холодных помещениях, в том числе на балконах и в подвалах

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не защищает от влаги и пыли
• Не используется для защиты мощных двигателей свыше 5–7 кВт - из-за низкого номинала тока (5 А)
• Не подходит для цепей с частыми пусками выше 10 раз в час - может снизить срок службы контактов
• Требует наличия свободного места глубиной 73,6 мм - не впишется в узкие щиты без доработки

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит освещения в многоэтажном доме
• Цепь управления маломощным насосом в системе водоснабжения
• Распределительный щит на производстве для оборудования с пусковыми токами (дрели, компрессоры)
• Дополнительный автомат в этажном щите для отдельной комнаты

Практические советы

• Выбирая между B и D характеристикой - используйте D там, где есть пусковые токи (двигатели, люминесцентные светильники); для обычной нагрузки лучше B
• При использовании шины FORK убедитесь, что она совместима с зажимами ВА47-29 - не все шины подходят
• Не затягивайте зажимы слишком сильно - это может повредить пластик корпуса
• Перед монтажом проверьте соответствие сечения кабеля - 25 мм2 максимум, иначе будет перегрев
• Для обслуживания щита - используйте индикатор положения: если рычаг в середине, значит, автомат сработал
• При замене - всегда отключайте питание перед работой, даже если выключатель в положении “OFF”
