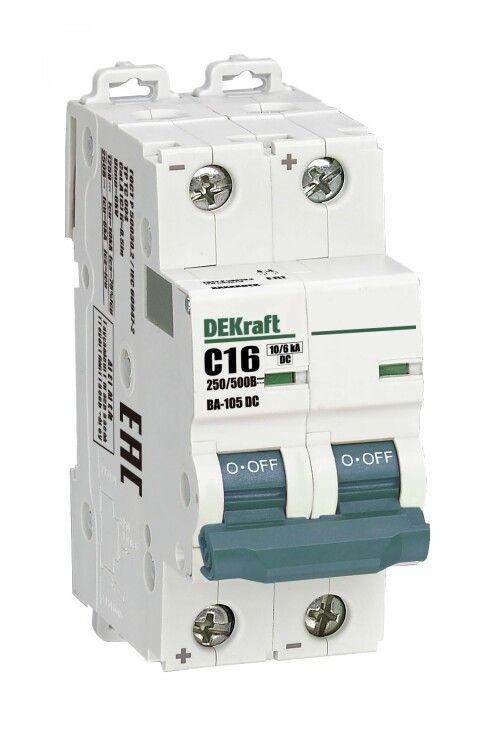

Выключатель автоматический двухполюсный ВА-105 2P C кривая 16A 500В DC | 13391DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - двухполюсное устройство на 16 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем постоянного тока, включая системы автоматизации, энергообеспечения и транспорта.

Назначение и область применения

Выключатель ВА-105 DEKRAFT используется исключительно в цепях постоянного тока (DC). Он защищает оборудование от повреждений из-за длительной перегрузки или внезапного короткого замыкания. Применяется в системах с высоким напряжением постоянного тока: солнечные электростанции, аккумуляторные батареи, тяговые сети, зарядные станции, промышленные контроллеры, системы освещения на LED-технологиях с питанием от DC-источников.

Технические характеристики

• Номинальный ток: 16 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания.
• Номинальное напряжение: 500 В DC - предельное напряжение цепи, при котором обеспечивается надёжное отключение.
• Количество полюсов: 2P - одновременно размыкает два провода (плюс и минус), что важно для безопасности в цепях постоянного тока.
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током, таких как двигатели, преобразователи, светодиодные драйверы.
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Ширина: 2 модуля (36 мм) - занимает две ячейки на стандартной DIN-рейке шириной 17,5 мм каждый.
• Максимальное сечение кабеля: до 25 мм2 - позволяет подключать мощные медные жилы.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды. Подходит только для внутренней установки в закрытые щиты.
• Способ монтажа: на DIN-рейку - фиксируется механически без болтов.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность, но без конденсации.
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, однако сам аппарат рассчитан **только** на постоянный ток.
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы с зажимом под кабель до 25 мм2. Обязательно затягивайте контакты моментом, рекомендованным производителем - недостаточно плотное соединение вызывает нагрев и выход из строя. Нельзя использовать этот выключатель в цепях переменного тока (AC): он не будет отключаться правильно и может взрываться при аварии.

Безопасность и стандарты

Выключатель ВА-105 DEKRAFT сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2. Отличительная черта - индикатор состояния: оконце на корпусе четко показывает, находится ли рычаг во включенном ("I") или отключенном ("O") состоянии, даже если рукоятка случайно перемещена. Это снижает риск ошибочных действий при обслуживании.

Преимущества

• Специально адаптирован для работы в цепях постоянного тока - обычные AC-выключатели здесь опасны.
• Высокая отключающая способность (до 6 кА при 500 В) обеспечивает надёжность в сложных условиях.
• Физически компактен: всего 2 модуля, экономит место в щите.
• Индикатор положения улучшает безопасность при ремонте и диагностике.
• Поддерживает большие сечения кабелей - удобен для силовой части систем.

Ограничения применения

• Не переменному току (AC) - использование в сетях 220–380 В AC приведёт к отказу и возможной аварии.
• Защита IP20 требует обязательной установки внутри закрытого металлического или пластикового щита - нельзя использовать на открытых площадках или в сырых помещениях без дополнительной защиты.
• Не предназначен для частого коммутационного воздействия (например, как контактор); рассчитан на защиту, а не на регулярное включение/выключение.
• При напряжении выше 500 В DC отключение может быть ненадёжным - не применять в HVDC-системах (>500 В).

Примеры использования

• Щит питания солнечной электростанции 48 В / 16 А - защита от КЗ в массиве панелей.
• Цепь зарядки литий-ионных аккумуляторов 400 В DC - предохраняет БКС от пробоя.
• Управление двигателем постоянного тока 24 В в конвейере - защита от перегрузки при запуске.
• Система освещения на LED-лентах с драйвером 500 В DC - предотвращает возгорание при скачке напряжения.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей цепи - 500 В DC максимум!
• Выбирайте кабель сечением ≤25 мм2 - более толстый не войдёт в клеммы.
• Не смешивайте с другими типами выключателей в одном щите без учёта полярности - в DC важна правильная ориентация "+" и "-".
• Проверяйте индикатор после каждого включения - если он не светится, возможно, контакт не замкнут или аппарат повреждён.
• Для систем с высокими импульсными нагрузками (например, электромобили) дополнительно установите TVS-диоды перед выключателем ВА-105 DEKRAFT для гашения переходных процессов.
