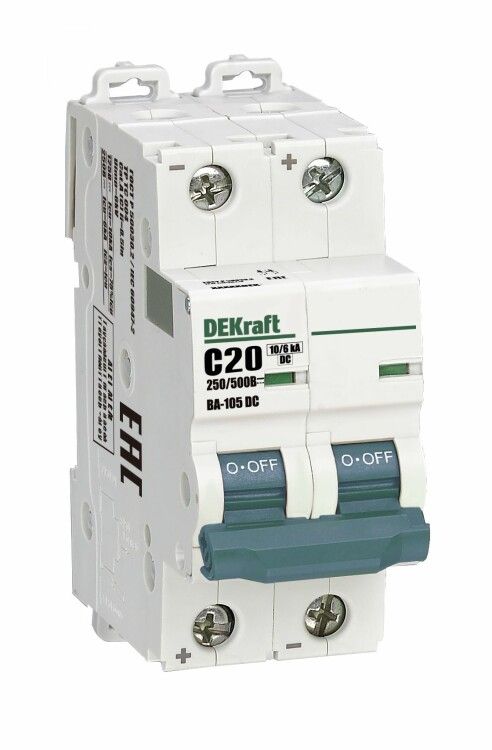

Выключатель автоматический двухполюсный ВА-105 2P C кривая 20A 500В DC | 13392DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство с кривой срабатывания C и номиналом 20 А, предназначенное для защиты цепей постоянного тока до 500 В. Применяется в промышленном и бытовом оборудовании, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах автоматизации, управляемых приводах, солнечных энергоустановках, железнодорожной инфраструктуре, зарядных станциях и других устройствах с источниками постоянного тока. Устройство рассчитано на работу в условиях промышленного и бытового оборудования.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания.
• Напряжение: 500 В DC - работает исключительно в цепях постоянного тока, не переменному току.
• Количество полюсов: 2 - одновременно отключает два проводника (+ и −).
• Характеристика срабатывания: C - реагирует на токи в пределах 5–10 крат от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи).
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В - способен безопасно прервать аварийный ток даже при высоких значениях.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен, требует установки внутри щита.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этого размера.
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке.
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но сам аппарат работает только с постоянным током.
• Исполнение: стационарное - не предназначено для частого включения/выключения вручную.
• Способ монтажа: на DIN-рейку - устанавливается стандартными зажимами.
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +40C, в помещениях с повышенной влажностью.
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля обеспечивает удобное расположение рядом с другими устройствами. Для подключения используйте кабель с сечением до 25 мм2 - зажимы рассчитаны именно на этот размер. Нельзя использовать с переменным током - попытка подключения к сети 220 В AC приведёт к отказу или повреждению аппарата. Индикатор состояния (окно на корпусе) показывает “ON” или “OFF”, даже если рукоятка физически заклинена - это важно для диагностики.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности при работе с постоянным током. Отключение происходит за счёт теплового и электромагнитного расцепителей, обеспечивающих двойную защиту. IP20 не даёт защиты от брызг воды - установка возможна только во внутренних щитах, защищённых от внешней среды.

Преимущества

• Работает в широком диапазоне напряжений постоянного тока - от 0 до 500 В.
• Высокая отключающая способность (до 10 кА) снижает риск возгорания при КЗ.
• Индикатор положения контактов - наглядно показывает, включен ли выключатель, даже при механическом затруднении.
• Поддерживает большие сечения кабелей - упрощает подключение мощных потребителей.
• Совместим с большинством промышленных щитов благодаря стандартизированной форме и монтажу на DIN-рейку.

Ограничения применения

• Не для цепей переменного тока - использование на 220/380 В AC недопустимо.
• IP20 - нельзя применять в открытых, сырых или запылённых местах без дополнительной защиты.
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для коммутирования.
• При напряжении выше 500 В DC возможно пробивание изоляции - соблюдайте пределы.
• Не имеет функции дифференциальной защиты - не заменяет УЗО.

Примеры использования

• Защита солнечных панелей в малых ЭС (PV-системы) с выходом 48–400 В DC.
• Щиты питания электроприводов в конвейерных линиях.
• Цепи постоянного тока в электропоездах, троллейбусах, зарядных станциях EV.
• Источники бесперебойного питания (ИБП) с батарейными массивами 12–480 В DC.
• Промышленные контроллеры и системы управления с питанием от аккумуляторов.

Практические советы

• Перед установкой проверьте тип тока в цепи - только постоянный! Перепутать с переменным легко, особенно если есть смешанные участки.
• Выбирайте место монтажа с хорошим теплообменом - перегрев снижает срок службы.
• При использовании нескольких выключателей ВА-105 DC в одном щите учтите суммарную нагрузку - они не имеют координирования друг с другом.
• Обязательно используйте крышку щита - IP20 не спасёт от влаги и пыли.
• Проверяйте индикатор после каждого срабатывания - он покажет, был ли отрыв контактов или просто переведена рукоятка.
