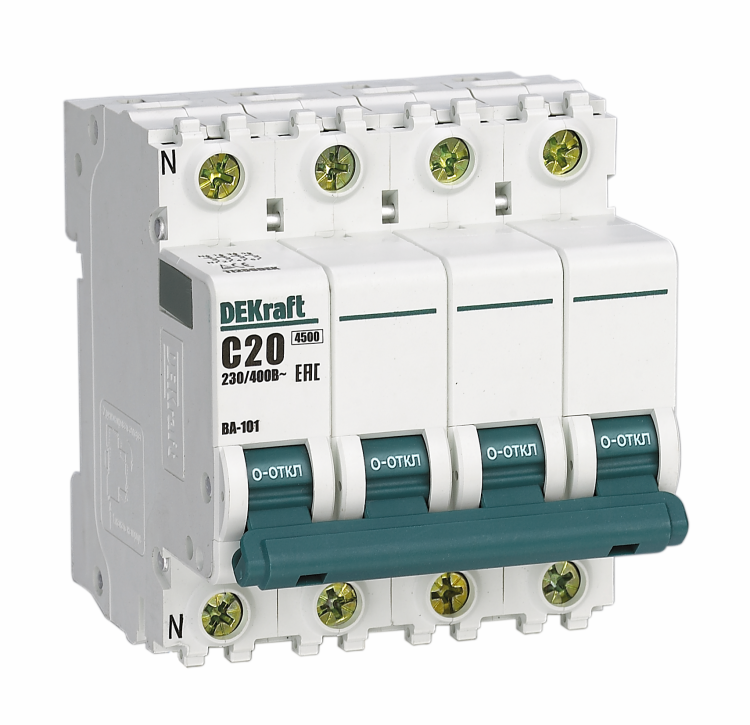

Автоматический выключатель 3P+N 13А характеристика B ВА-101 4.5кА - 11237DEK APC

Автоматический выключатель ВА-101 от DEKRAFT - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного и бытового оборудования. Артикул 11237dek позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Автоматический выключатель ВА-101 предназначен для защиты сетей переменного тока с номинальным напряжением до 400 В. Он защищает оборудование от перегрузок и коротких замыканий, отключая питание при превышении допустимых значений тока. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектов с однофазной и трёхфазной нагрузкой. Устройство особенно эффективно там, где требуется надёжная защита с учётом частых пусков двигателей или освещения.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3+N - три фазных и один нейтральный полюс, все коммутируются
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы)
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное напряжение: 400 В AC - работает в сетях 230/400 В, 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на провода
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 73 мм - необходимый зазор для правильной установки
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности

Совместимость и монтаж

Выключатель ВА-101 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его сверху и плотно прижать. Все полюса, включая нейтраль, имеют зажимы с винтовым креплением. Максимальное сечение кабеля - 25 мм2, что соответствует многожильному проводу сечением до 16 мм2 и одножильному до 25 мм2. Обязательно соблюдать момент затяжки - переусердствовать нельзя, чтобы не повредить контакт. Выключатель совместим со всеми типами щитов, имеющими DIN-рейку и достаточную глубину (не менее 73 мм).

Безопасность и стандарты

Автоматический выключатель ВА-101 сертифицирован согласно ГОСТ Р 50030.2-2010 (соответствует МЭК 60947-2), ГОСТ 9098-78 и требованиям ТР ТС 004/2011. Это гарантирует соответствие безопасности, надёжности и экологическим нормам ЕАЭС. Класс токоограничения 3 и изоляция IP20 обеспечивают защиту от случайного контакта и минимизируют риск возгорания при КЗ. Компоненты проходят полностью автоматизированный контроль качества на всех этапах сборки.

Особенности конструкции

• Пятикратная монолитная заклёпочная сборка корпуса - увеличивает механическую прочность и долговечность
• Сплошная лицевая панель - предотвращает доступ к токоведущим элементам даже при открытой крышке щита
• Боковые каналы охлаждения - позволяют лучше отводить тепло при длительной работе под нагрузкой
• Коммутируемый нейтральный проводник - нейтраль также размыкается при отключении, что важно для некоторых систем заземления

Преимущества

• Надёжное срабатывание при перегрузках благодаря новому механизму расцепления
• Поддержка коммутируемого нейтрали - повышает безопасность при обслуживании
• Высокая термостойкость корпуса - устойчив к нагреву в плотно укомплектованных щитах
• Совместимость с большинством стандартных щитов и аксессуаров (блокировки, сигнализаторы, дистанционные приводы)

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или во влажных помещениях без дополнительной защиты
• Характеристика B не рекомендована для мощных двигателей - при запуске таких нагрузок возможны ложные срабатывания
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц
• Максимальная температура окружающей среды +40 C - при более высоких значениях необходимо снижать нагрузку или использовать принудительное охлаждение

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит управления конвейерной линией с несколькими маломощными двигателями
• Распределительный щит торгового центра с освещением и точками питания
• Автономный щит насосной станции с контролируемым нейтральным проводом

Практические советы

• Перед установкой проверьте, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• При монтаже в плотно укомплектованном щите убедитесь, что между аппаратами остаётся хотя бы 5 мм свободного пространства - это улучшает теплоотвод
• Если планируете подключение к оборудованию с высоким пусковым током (например, компрессоры), выбирайте характеристику C вместо B
• Для удобства диагностики используйте дополнительные аксессуары: сигнализатор положения или дистанционный привод - они совместимы с этим выключателем
• При замене старого автомата - сравнивайте ширину (4 модуля) и глубину (73 мм) - новые модели часто отличаются по габаритам
