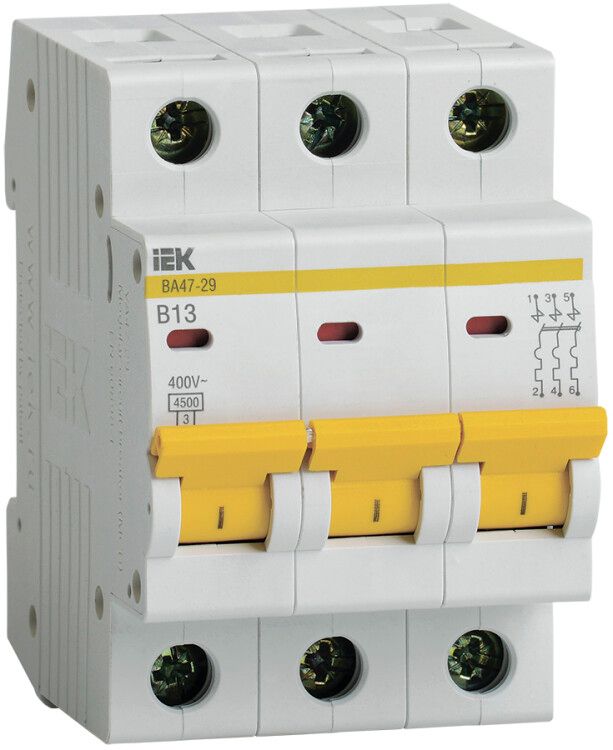

Выключатель автоматический трехполюсный ВА47-29 13А B 4,5кА KARAT | MVA20-3-013-B IEK

Автоматический выключатель ВА47-29 от IEK - трёхполюсное устройство на 13 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты сетей в бытовых и промышленных условиях. Монтаж осуществляется на DIN-рейку, а надёжность обеспечивается двойной защитой и сертифицированной конструкцией.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Применяется в групповых и распределительных линиях с переменным током частотой 50 Гц.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовая техника)
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Класс токоограничения: 3 - быстрое гашение дуги, снижает риск повреждения оборудования
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 73,6 мм
• Максимальное сечение кабеля: 25 мм2
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +50 C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное

Совместимость и монтаж

Автоматический выключатель ВА47-29 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для подключения допускаются как жесткие медные провода, так и гибкие многожильные кабели сечением до 25 мм2. На контактных зажимах есть насечки - они обеспечивают более прочное и менее нагревающееся соединение. Также возможно подключение через шины FORK (для параллельного питания нескольких автоматов сверху) и PIN (для последовательного соединения). Индикатор положения контакта показывает состояние: “I” - включен, “O” - выключен.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует высокую степень безопасности при аварийных режимах. Устройство не предназначено для работы во взрывоопасных средах или при наличии агрессивных химических веществ из-за степени защиты IP20.

Преимущества

• Двойная защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера снижает риск возгорания при отключении
• Поддерживает одновременное подключение шиной FORK и гибкого провода - удобно при организации распределительных шин
• Индикатор положения контактов позволяет визуально определить состояние автомата без тестирования
• Рукоятка с эргономичной формой легко управляема даже в перчатках
• Насечки на зажимах уменьшают переходное сопротивление и предотвращают ослабление соединения при вибрациях
• Возможность дополнительной комплектации: можно установить блоки сигнализации, расцепители минимального напряжения, дистанционного управления

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - IP20 не обеспечивает защиту от внешних факторов
• Не подходит для защиты мощных двигателей с высоким пусковым током - характеристика B сработает раньше, чем требуется; для таких задач лучше использовать C или D
• Не рассчитан на частое включение/выключение - предназначен для постоянной эксплуатации, а не для операционного управления
• Требуется минимум 73,6 мм свободного пространства внутри щита для правильной установки

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных цепей в многоэтажном доме
• Распределительный автомат для конвейерной линии с маломощными двигателями
• Входной автомат в щите небольшого производства с нагрузкой до 5,2 кВт (при 400 В)

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - максимальное 25 мм2. Более толстый провод не войдёт в зажим.
• При использовании шины FORK убедитесь, что она совместима с моделью IEK и имеет нужное количество контактов.
• Для систем с частыми скачками напряжения (например, на производстве) используйте дополнительный блок защиты от перенапряжения - сам автомат не защищает от него.
• Перед первым запуском проверьте фиксацию на DIN-рейке: он должен плотно защёлкиваться и не болтаться.
• Если планируете монтаж в холодном помещении (например, на улице или в неотапливаемом ангаре), учтите, что хотя заявлен диапазон -40…+50 C, долговечность выше при температурах выше 0 C.
