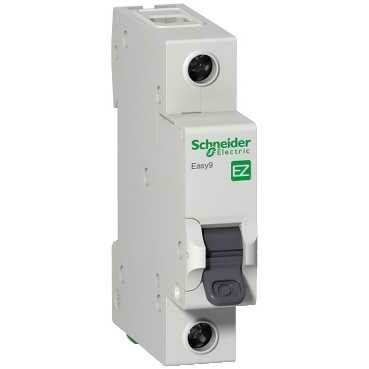

Выключатель автоматический однополюсный EASY 9 6А B 4,5кА | EZ9F14106 Schneider Electric APC

Автоматический выключатель модульный однополюсный 6А B 4,5кА EASY9 от Schneider Electric предназначен для защиты бытовых и легких промышленных однофазных цепей от перегрузок и коротких замыканий. Этот аппарат - часть надёжной серии EASY9, подходящая для установки в распределительных щитках жилых домов, офисов и небольших производственных объектов.

Назначение и область применения

Автоматический выключатель модульный однополюсный 6А B 4,5кА EASY9 защищает электрические цепи с номинальным напряжением до 230 В переменного тока. Он используется там, где требуется защита от длительных перегрузок и внезапных коротких замыканий - например, в групповых линиях освещения, розеточных контуров, бытовой техники и слабых нагрузок на длинных проводах.

Технические характеристики

• Число полюсов: 1
• Номинальный ток: 6 А
• Характеристика срабатывания: B (кратность срабатывания - 3–5 × I_n)
• Кратковременная отключающая способность (I_cn): 4,5 кА
• Рабочее напряжение: до 230 В AC
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 6А B 4,5кА EASY9 совместим со всеми стандартными модульными щитками, соответствующими нормам IEC 60898. Устанавливается на DIN-рейку шириной 35 мм. Ширина корпуса - 1 модуль (17,5 мм), что позволяет легко разместить несколько устройств в одном ряду. Подключение осуществляется через верхние и нижние зажимы - важно соблюдать полярность при подключении фазного провода.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для эксплуатации в бытовых и аналогичных условиях. Сертифицировано для работы в помещениях с умеренным климатом и уровнем загрязнения 2. Не предназначено для использования во взрывоопасных средах или на открытых площадках без защиты.

Преимущества

• Характеристика B обеспечивает точную защиту цепей с низкими пусковыми токами - идеально для светодиодных светильников, зарядных устройств и электроники.
• Высокая коммутационная способность (4,5 кА) гарантирует безопасное отключение даже при значительном КЗ в старых сетях с высоким импедансом.
• Простая визуальная индикация положения контакта - рычаг четко показывает «вкл./выкл.» и состояние срабатывания.
• Изготовлен из самозатухающего материала, снижающего риск распространения пламени при аварии.

Ограничения применения

• Не применяется в трёхфазных системах - требуются многополюсные устройства.
• Не рассчитан на работу при температуре ниже –25 C или выше +40 C без дополнительного охлаждения/обогрева.
• Не подходит для защиты двигателей, насосов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D.
• Не предназначен для частого ручного включения/отключения - это не рубильник.

Примеры использования

• Защита группы розеток в спальне или детской комнате.
• Обеспечение безопасности осветительной сети в квартире с LED-лампами.
• Щитовая защита входной линии в небольшом офисе или мастерской.
• Линии с большим протяжением кабеля, где возможны повышенные потери и низкий ток КЗ.

Практические советы

• Перед установкой проверьте соответствие номинала автомата сечению кабеля - для медного провода 1,5 мм2 обычно достаточно 6 А.
• Если в цепи есть оборудование с пусковыми токами (например, компрессоры, дрели), выбирайте характеристику C вместо B - иначе возможны ложные срабатывания.
• При сборке щита следите за плотностью затяжки клемм - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повреждает пластик.
• Автоматический выключатель модульный однополюсный 6А B 4,5кА EASY9 - это базовый элемент системы защиты; он не заменяет УЗО, поэтому при наличии воды или металлических поверхностей рекомендуется использовать пару «автомат + УЗО».
