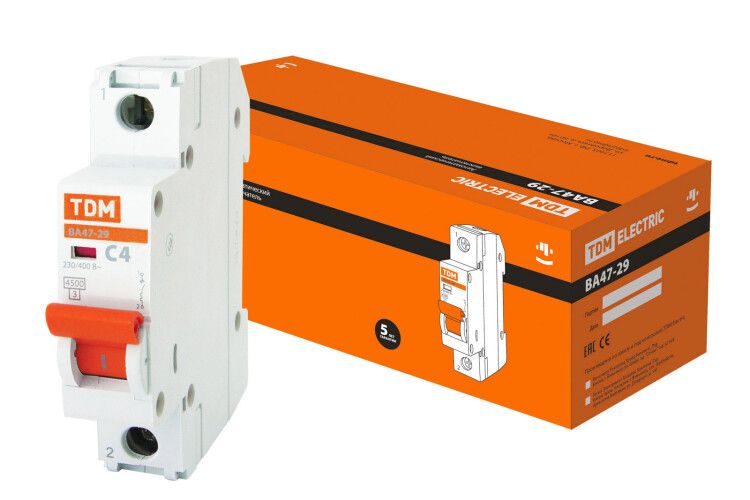

Выключатель автоматический ВА47-29 однополюсной 4А 4,5кА характеристика С - SQ0206-0068 TDM

Автоматический выключатель ВА47-29 4А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных зданиях. Этот однополюсный аппарат обеспечивает надёжное отключение при аварийных ситуациях и подходит для монтажа в щитках с глубиной до 75 мм.

Назначение и область применения

ВА47-29 4А 4,5кА характеристика С используется для защиты однофазных цепей в жилых, офисных и общественных помещениях. Он применяется в качестве вводного или группового автомата в распределительных щитах, где требуется контроль нагрузки и защита от сверхтоков. Подходит для защиты освещения, розеточных групп, бытовой техники и других устройств с умеренной мощностью.

Технические характеристики

• Номинальный ток: 4 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В переменного тока — работает в сетях 230/400 В, типичных для частных домов и многоквартирных зданий.
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины при напряжении 230 В и 400 В.
• Характеристика срабатывания: C — оптимальна для цепей с умеренным пусковым током, например, люминесцентные светильники, насосы, малые двигатели.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижает термическое воздействие на проводку.
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды; предназначена для внутреннего монтажа в закрытых щитах.
• Модульная ширина: 1 модуль (17,5 мм) — занимает минимальное место в распределительном щите.
• Сечение провода: 25 мм² — позволяет подключить жёсткий однопроволочный провод большого сечения, что важно для вводных линий.
• Рабочая температура: от –40 °C до +50 °C — сохраняет работоспособность в условиях холодных помещений и нагрева внутри щита.
• Индикатор положения: механическая маркировка “I/O” — визуально показывает состояние выключателя (включен / отключен).
• Отключение нейтрали: возможно — при необходимости можно использовать совместно с другим автоматом для отключения нулевого провода (не рекомендуется без соответствующих требований ПУЭ).

Совместимость и монтаж

ВА47-29 4А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм, стандартную для всех современных щитов. Глубина установки — 75 мм, что соответствует требованиям большинства корпусов для скрытого монтажа. Устройство имеет два зажима на входе и выходе — позволяет подключить два провода одновременно, что удобно при организации ответвлений. Для заподлицо монтажа используйте подходящие по глубине пластиковые или металлические щиты с достаточным свободным объёмом.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Класс токоограничения 3 и отключающая способность 4,5 кА обеспечивают соответствие требованиям безопасности для жилых объектов. Напряжение изоляции указано как 0 В — это означает, что данные по изоляции не регламентируются в рамках стандарта IEC 60898 для таких устройств.

Преимущества

• Механический индикатор положения контактов — легко определить состояние автомата без тестера.
• Двойной контактный зажим — упрощает сборку схем, исключает необходимость в перемычках для параллельных соединений.
• Оптимизированная форма корпуса — улучшает теплоотдачу, снижает риск перегрева при длительной работе на пределе.
• Возможность пломбировки — через специальную заглушку (прилагается отдельно) можно заблокировать ручку управления, предотвращая несанкционированный доступ.
• Малый модульный размер — экономит место в щите, особенно актуально при ограниченном пространстве.

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, крупные электромоторы, компрессоры) — для них нужна характеристика D.
• IP20 не допускает использование во влажных или открытых местах — только внутри закрытых щитов.
• Номинальное напряжение изоляции не указывается — не следует применять в системах с повышенными импульсными перенапряжениями без внешней защиты.
• Категория перенапряжения 0 — не рассчитан на работу в сетях с высокой вероятностью скачков напряжения (например, в удалённых районах с нестабильной подачей электроэнергии).

Примеры использования

• Защита группы розеток в квартире (до 4–5 приборов суммарной мощностью ~1 кВт).
• Отключение осветительной линии в коридоре или комнате.
• Вводной автомат в этажном щите для одной квартиры.
• Щиток в офисе для питания компьютеров и оргтехники.
• Система управления в небольших торговых точках с одним фазным питанием.

Практические советы

• Выбирая ВА47-29 4А, проверьте, чтобы сечение кабеля в цепи не превышало 25 мм² — более толстые провода не войдут в зажим.
• При использовании двухпроводного подключения убедитесь, что оба провода одинаковой марки и сечения — это гарантирует равномерный нагрев.
• Для пломбирования заказывайте заглушку отдельно — она не входит в базовую комплектацию.
• При монтаже в щит с глубиной менее 75 мм — выбирайте модели с меньшей глубиной или увеличьте размер корпуса.
• Не устанавливайте этот автомат вместо дифференциального (УЗО) — он не реагирует на токи утечки, только на перегрузки и КЗ.
• Групповая упаковка содержит 12 штук — удобно для массового монтажа, но храните в сухом месте, так как пластик чувствителен к УФ-излучению.
