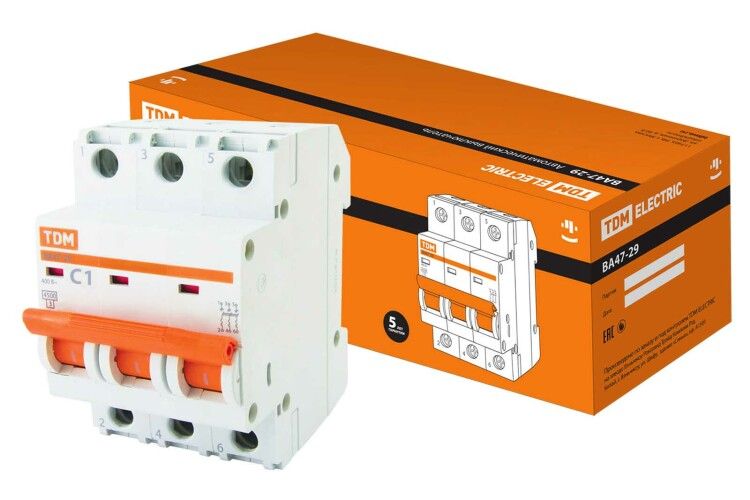

Выключатель автоматический ВА47-29 трехполюсной 1А 4,5кА характеристика С - SQ0206-0100 TDM

Автоматический выключатель ВА47-29 1А 4,5кА от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивая надёжную работу при токах до 1 А.

Назначение и область применения

Выключатель ВА47-29 1А 4,5кА используется для защиты трёхфазных цепей малой мощности. Применяется в вводно-распределительных устройствах (ВРУ) квартир, офисов, школ, больниц и других объектов с небольшим потреблением энергии. Подходит для защиты освещения, бытовых приборов, систем управления и слаботочных устройств, где требуется точная защита при минимальном токе.

Технические характеристики

• Тип: трёхполюсный автоматический выключатель
• Номинальный ток: 1 А
• Кратковременная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - предназначена для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Материал корпуса: самозагасающий пластик, не поддерживающий горение
• Степень защиты: не указана - предположительно IP20 (стандарт для внутренней установки)

Совместимость и монтаж

Выключатель ВА47-29 1А 4,5кА монтируется на DIN-рейку шириной 35 мм, стандартную для большинства распределительных щитов. Клеммы рассчитаны на подключение медных проводов сечением до 2,5 мм2. Для правильного подключения соблюдайте полярность фаз - все три полюса соединяются последовательно. Убедитесь, что посадочное место на рейке соответствует габаритам аппарата - он совместим с типичными модульными щитами.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что снижает риск распространения огня при аварийной ситуации. Выключатель соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для автоматических выключателей для бытового и аналогичного применения. Несмотря на отсутствие явного указания степени защиты, изделие предназначено исключительно для установки внутри закрытых щитов - не допускается использование во влажных или пыльных средах вне корпуса.

Преимущества

• Оптимизированная форма боковых стенок улучшает теплоотдачу - позволяет работать длительное время при номинальном токе без перегрева
• Поддерживает возможность пломбирования - обеспечивает контроль доступа и предотвращает несанкционированное вмешательство
• Надёжное механическое срабатывание даже при частых коммутациях
• Компактный размер - занимает всего 3 модуля на DIN-рейке

Ограничения применения

• Не подходит для цепей с высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - характеристика C не обеспечит достаточную задержку
• Номинальный ток 1 А слишком мал для силовой нагрузки - нельзя использовать для защиты розеток, плит, кондиционеров
• Не имеет защиты от скачков напряжения - требует дополнительной установки УЗИП при необходимости
• Не предназначен для наружной установки или помещений с повышенной влажностью - отсутствует указанная степень защиты выше IP20

Примеры использования

• Защита группы осветительных приборов в коридоре многоквартирного дома
• Питание контроллеров, датчиков и реле в шкафу автоматизации
• Обеспечение безопасности слаботочной сети (TP/RS485) в учебных классах
• Распределение питания между несколькими небольшими приборами в административном помещении

Практические советы

• Выбирая ВА47-29 1А 4,5кА, проверьте суммарную мощность защищаемой цепи - она не должна превышать 230 Вт при 230 В (P = U × I)
• Если в цепи есть оборудование с импульсным питанием (LED-драйверы, зарядки), убедитесь, что пусковые токи не превышают 5–7 А - иначе возможны ложные срабатывания
• Пломбирование выполняется через специальное отверстие на рычаге - используйте одноразовые пломбы с печатью организации
• При замене старого автомата убедитесь, что новый ВА47-29 от TDM ELECTRIC имеет те же параметры - особенно важна характеристика C и номинал 1 А
