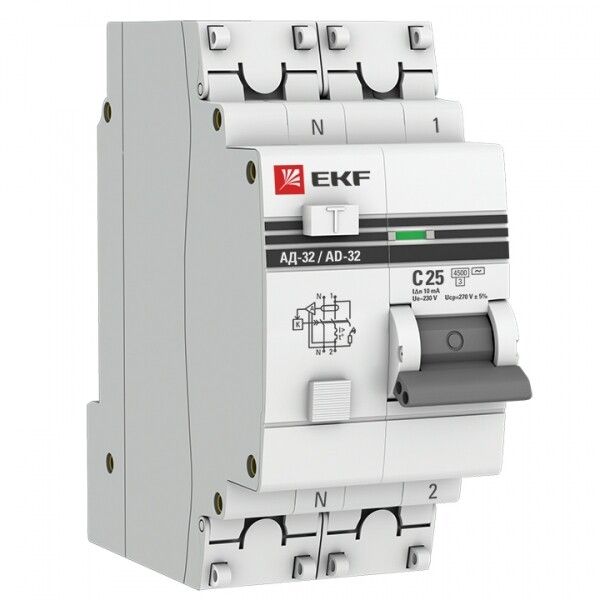

Выключатель автоматический дифференциального тока АД-32 1п+N 25А C 10мА тип AC PROxima (электронный) | DA32-25-10-pro EKF (замена - D63N26E25C10)

Автоматический выключатель дифференциального тока АД-32 от EKF - комбинированное устройство, совмещающее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает безопасную работу сетей 230 В. Артикул da32-25-10-pro соответствует серии PROxima.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках до 10 мА, а также предохраняет проводку от повреждений из-за перегрузок и коротких замыканий. Устройство применяется в жилых домах, офисах, мастерских и на производствах, где требуется высокий уровень электробезопасности. Особенно актуально для помещений с повышенной влажностью - ванных комнат, кухонь, цехов с оборудованием, использующим электроэнергию.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток: 10 мА - чувствителен даже к малым утечкам, подходят для защиты человека
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при значительном КЗ
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключает риск сохранения потенциала на нулевом проводе
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, бытовые приборы)
• Номинальное напряжение: 230 В / 50 Гц - для однофазных сетей России и стран СНГ
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Сечение проводника: 0–25 мм2 - подходит для медных и алюминиевых кабелей широкого спектра
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: –25…+50 C - работает в холодных помещениях и теплых условиях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термические и механические воздействия на проводку
• Потери мощности: 4,5 Вт - минимальные энергопотери при нормальной работе
• Модульная ширина: 2 модуля - занимает место в щите аналогично двум обычным автоматам
• Глубина монтажа: 46 мм - важно при проектировании глубины корпуса щита
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными осадками и перепадами температур

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство с помощью патентованного двухпозиционного зажима - он обеспечивает прочное крепление без люфта. Монтаж выполняется в распределительном щите, который должен иметь достаточную глубину (не менее 46 мм). Присоединение проводов осуществляется через комбинированные зажимы из посеребренной меди и анодированной стали - они обеспечивают надежный контакт даже при многократных подключениях. Сечение проводов допускается от 0 до 25 мм2, что покрывает большинство бытовых и промышленных решений. Обязательно соблюдайте полярность: L - фаза, N - ноль. Отдельно проверьте соответствие нулевой шины и правильность соединения нейтрали, так как устройство отключает оба проводника.

Безопасность и стандарты

АД-32 сертифицирован согласно ГОСТ Р 50345-1-2010 (соответствует МЭК 60898-2-2006). Соответствует требованиям к устройствам защитного отключения (УЗО) и автоматическим выключателям. Категория перенапряжения III указывает на применение в местах с высокими рисками переходных процессов - например, рядом с двигателями или частотными преобразователями. Класс токоограничения 3 и импульсная стойкость 6 кВ делают устройство устойчивым к внешним электромагнитным возмущениям. Электронная плата имеет усиленную защиту от импульсных помех, что особенно важно в промышленной среде.

Преимущества

• Двухпозиционный зажим на DIN-рейку - упрощает установку и исключает смещение аппарата при вибрациях
• Прозрачная вставка над индикатором - позволяет визуально контролировать положение контактов без вскрытия крышки
• Электронная начинка с защитой от перенапряжений - увеличивает долговечность в условиях нестабильной сети
• Пломбируемые панели - предотвращают несанкционированный доступ к клеммам, важен для объектов с ограниченным доступом
• Комбинированные зажимы с насечками - обеспечивают плотный контакт даже с алюминием, минимизируют нагрев
• Долгий гарантийный срок - 84 месяца, что говорит о уверенности производителя в качестве сборки

Ограничения применения

Не предназначено для работы вне закрытого щита - степень защиты IP20 не защищает от брызг, пыли и влаги. Не рекомендуется использовать там, где есть постоянные ударные нагрузки или вибрации без дополнительной амортизации. Не подходит для цепей с постоянным током утечки - только для переменного (тип AC). Также не следует применять вместо полноценного дифференциального автомата с классом A, если оборудование содержит выпрямители (например, компьютеры, LED-драйверы, инverter-техника); для таких задач нужен тип A или B. Не используется в системах TN-C - обязательно наличие отдельного PE и N проводников.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает поражение при пробое водонагревателя
• Щитовая группа на кухне - отключает питание при утечке от микроволновой печи или кофе-машины
• Цеховое оборудование - защита станков, конвейеров, насосов с частичным использованием электроники
• Объекты с высокой плотностью потребителей - торговые точки, административные здания, школы

Практические советы

• Перед первым запуском всегда нажмите кнопку “T” - тестирование сработает, если устройство исправно
• Проверяйте целостность нулевого провода перед установкой - плохой контакт вызовет ложное срабатывание
• Не подключайте несколько АД-32 последовательно - это может привести к некорректному срабатыванию
• При монтаже в старых щитах с узким пространством учтите глубину 46 мм - возможно, придется менять корпус
• Для промышленных объектов с большим числом оборудования лучше сочетать этот автомат с групповым УЗО - повысится селективность
• При наличии частых ложных срабатываний - проверьте качество изоляции всех подключенных приборов, а не сам автомат
