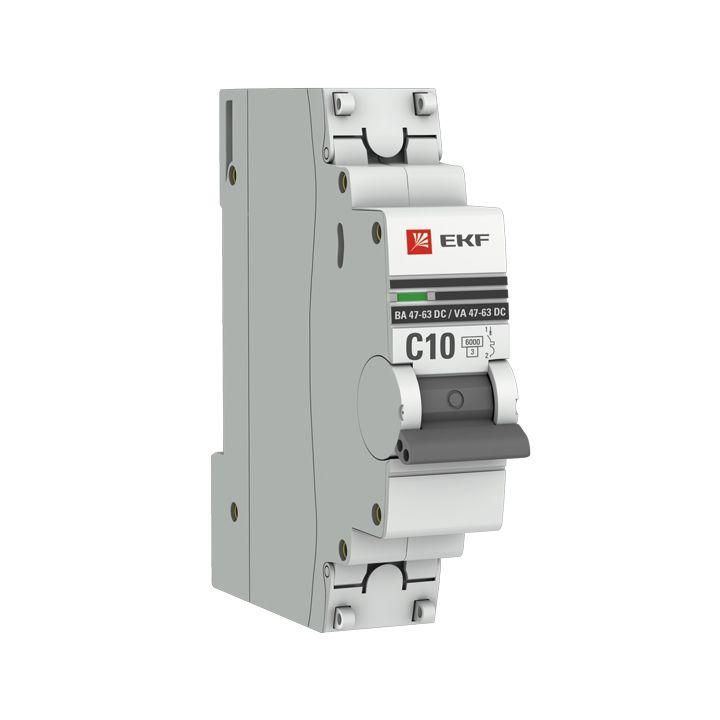

Автоматический выключатель 1P 10А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-10C-pro

Автоматический выключатель ВА 47-63 DC 10А C от EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой, имеет повышенную прочность корпуса и индикацию состояния - идеально для систем энергообеспечения, промышленного оборудования и зарядных станций.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC 10А C используется для защиты электрических цепей постоянного тока (DC) с номинальным напряжением до 250 В. Подходит для установки в щитах управления, системах солнечной генерации, светодиодных осветительных контурах, промышленных контроллерах, зарядных устройствах для электромобилей и других приложениях, где требуется надёжная защита от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 1 (однополюсный)
• Номинальное напряжение: 250 В постоянного тока (DC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, LED-светильники, малые двигатели, электроника)
• Максимальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - защищён от высоковольтных скачков
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочий температурный диапазон: от –25 C до +50 C
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на провода
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня
• Степень загрязнения: 2 - допустимо применение в помещениях с умеренной запылённостью
• Количество модулей: 1 (занимает один стандартный модуль на DIN-рейке)
• Глубина монтажа: 41 мм
• Частота: 50 Гц - указана для справки, устройство работает только с постоянным током
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель ВА 47-63 DC 10А C монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка осуществляется путём зацепления задней части корпуса за рейку и последующего нажатия до фиксации. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они также позволяют опломбировать устройство после монтажа. Провода сечением от 1 до 25 мм2 можно подключать без подготовки - зажимы принимают как одножильные, так и многожильные провода.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применение класса токоограничения 3 и категории перенапряжения III повышает уровень безопасности при работе в условиях возможных перенапряжений. Индикация положения контакта («ON/OFF») позволяет визуально определить состояние автомата без тестирования. Пластиковая крышка над зажимом препятствует случайному прикосновению к токоведущим элементам.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию и расхождение корпуса при длительной эксплуатации
• Цветовой индикатор состояния - наглядно показывает, включен автомат или отключен
• Удобная ручка управления - легко переключать даже в перчатках
• Защитные крышки на зажимах - исключают несанкционированный доступ и позволяют пломбировать устройство
• Поддержка широкого диапазона сечений проводов - от 1 до 25 мм2 - снижает необходимость в переходниках
• Длительная гарантия - 7 лет, что выше среднего для аналогичных решений

Ограничения применения

• Не предназначен для переменного тока (AC) - использовать только в цепях постоянного тока (DC)
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не подходит для цепей с напряжением выше 250 В постоянного тока
• Не следует использовать в местах с температурой ниже –25 C или выше +50 C без теплоизоляции

Примеры использования

• Щиты питания солнечных батарей (PV-системы) - защита от КЗ в цепях постоянного тока
• Электрооборудование на производстве: управление насосами, конвейерами, PLC-устройствами
• Зарядные станции для электромобилей и электроинструментов
• Системы автономного освещения на базе светодиодов и аккумуляторов
• Распределительные шкафы в транспорте (электробусы, железнодорожные системы)

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - 250 В DC максимум. Нельзя подключать к сети 220 В AC!
• При использовании проводов сечением более 16 мм2 убедитесь, что они плотно затянуты - слабый контакт вызывает перегрев
• Для опломбировки используйте специальные пломбы через отверстия в пластиковых крышках - это важно для объектов с ограниченным доступом
• Если требуется защита от перегрузок в цепях с высоким пусковым током (например, стартеры, компрессоры), выбирайте автомат с характеристикой D вместо C
• При групповой установке нескольких автоматов на одну DIN-рейку соблюдайте минимальный интервал между устройствами - не менее 5 мм для лучшего теплоотвода
• Проверяйте положение рычага перед каждым обслуживанием - индикатор «OFF» не всегда означает отключение при наличии пробоя внутри
