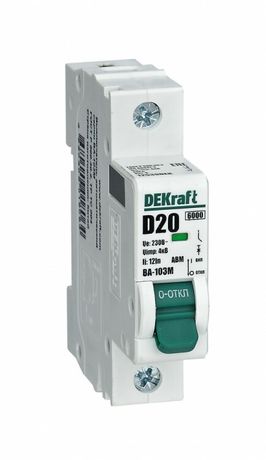

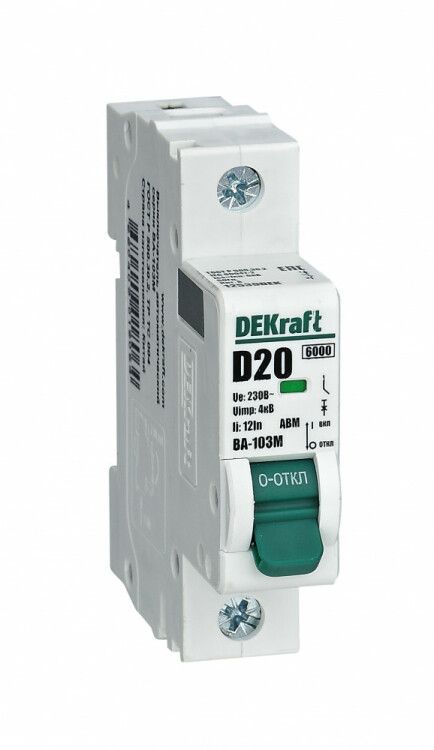

Автоматический выключатель 1P 16А х-ка D 6кА ВА-103M - 12538DEK APC

Автоматический выключатель ВА-103M от DEKraft — однополюсный коммутационный аппарат на 16 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей без необходимости тепловой защиты. Подходит для установки в щитах систем вентиляции, противопожарной автоматики и других объектов с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель ВА-103M используется для защиты электрических цепей от сверхтоков, вызванных коротким замыканием. Отличается от обычных автоматов отсутствием тепловой защиты — то есть он реагирует только на токи короткого замыкания, а не на длительную перегрузку. Это делает его идеальным для оборудования, где требуется исключить ложные срабатывания при пусковых токах: вентиляционные системы, насосы, компрессоры, пожарные насосы, лифты и другие устройства с высоким импульсным током при запуске.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В (рабочее — 230 В переменного тока)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D — срабатывает при токах от 10–20 кратном номинальному, подходит для нагрузок с высокими пусковыми токами
• Тип тока: переменный (AC), частота 50 Гц
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ за счет ускоренного отключения
• Степень защиты IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 73 мм
• Номинальное напряжение изоляции: 2000 В
• Рабочий температурный диапазон: от –25 °C до +60 °C

Совместимость и монтаж

Автоматический выключатель ВА-103M монтируется на DIN-рейку типа 35 мм, как стандартные модульные автоматы. Установка выполняется в распределительных щитах с достаточным свободным местом — глубина корпуса составляет 73 мм, что требует учета при выборе ширины щита. Для подключения используются винтовые зажимы на входе и выходе. Напряжение питания — однофазное 230 В AC. Монтаж возможен в любую сторону, но рекомендуется вертикальное положение для обеспечения надежности работы механизма.

Безопасность и стандарты

Выключатель соответствует требованиям директивы RoHS — не содержит опасных веществ, таких как свинец, кадмий и ртуть. Конструкция обеспечивает электробезопасность благодаря изоляции на 2000 В и классу защиты IP20. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Не предназначен для установки во влажных помещениях или на улице — отсутствие герметизации делает его чувствительным к пыли и влаге.

Преимущества

• Устойчив к ложным срабатываниям при пусковых токах благодаря характеристике D
• Высокая отключающая способность (6 кА) — подходит для сетей с большими токами КЗ
• Широкий диапазон температур — работает даже в холодных помещениях (например, на чердаках или в подвалах)
• Компактный форм-фактор — занимает всего один модуль
• Имеет сертификаты соответствия и соответствие международным нормам

Ограничения применения

• Не имеет тепловой защиты — нельзя использовать для защиты цепей, подверженных длительному превышению тока (например, освещение, розеточные группы)
• IP20 — не допускается установка в условиях повышенной влажности, пыли, на улице или в неотапливаемых открытых щитках
• Не предназначен для частых ручных включений/выключений — рассчитан на аварийную защиту, а не на регулярную коммутацию
• Подходит только для переменного тока — не применяется в постоянном токе (DC)

Примеры использования

• Защита цепей пожарных насосов в системах противопожарной безопасности
• Компрессоры в системах вентиляции и кондиционирования
• Электромоторы вентиляторов в воздуховодах
• Лифтовые двигатели
• Цепи с высокими пусковыми токами, где применение обычного автомата с характеристикой C привело бы к ложному отключению

Практические советы

• Выбирая автомат ВА-103M, убедитесь, что ваша нагрузка действительно нуждается в отсутствии тепловой защиты — если есть риск перегрузки, используйте автомат с характеристикой C или B.
• Проверьте расчетный ток КЗ в точке установки — если он близок к 6 кА, выбирайте устройство с запасом (например, 10 кА), чтобы гарантировать надежность.
• При сборке щита учтите глубину 73 мм — не все модели щитов позволяют установить этот автомат без доработки.
• Не путайте с другими автоматами серии ВА-103M — здесь именно модель без теплозащиты. Аналоги с тепловой защитой будут иметь другую маркировку.
• Для обслуживания и проверки срабатывания используйте тестеры, совместимые с автоматами класса 3 — они позволят оценить скорость отключения.
