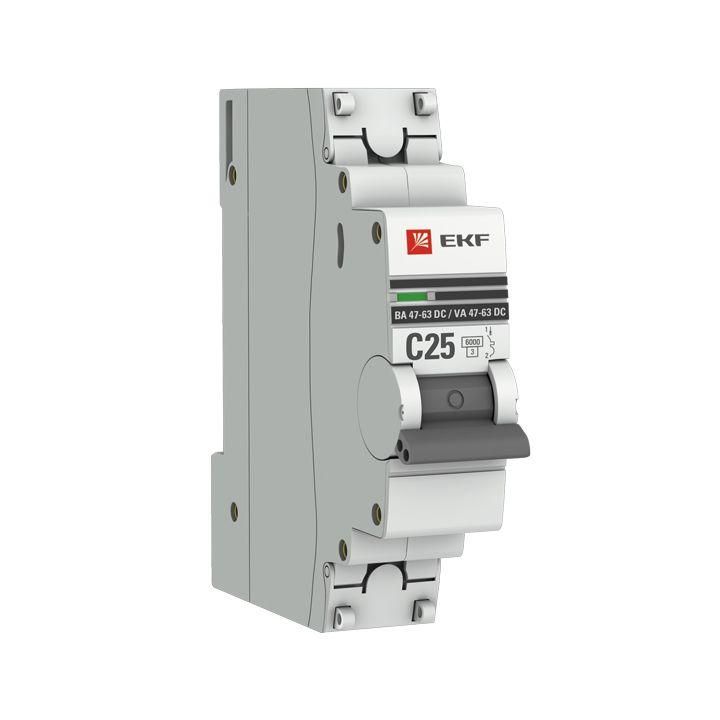

Автоматический выключатель 1P 25А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-25C-pro

Автоматический выключатель ВА 47-63 DC 1P 25А (C) 6 кА от EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления, зарядных устройствах, солнечных системах и других DC-приложениях.

Назначение и область применения

Выключатель защищает электрические цепи постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Отличается высокой отключающей способностью до 6 кА, что делает его подходящим для энергоёмких систем. Применяется в: - солнечных электростанциях; - системах хранения энергии (аккумуляторные батареи); - промышленных контроллерах и преобразователях; - автономных транспортных средствах (электрокары, грузовики); - щитах управления с постоянным током.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 250 В DC - рабочее напряжение цепи;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средним пуском (например, двигатели, источники питания);
• Количество полюсов: 1 - защищает одну фазу/провод постоянного тока;
• Монтаж: на DIN-рейку (стандарт 35 мм), занимает 1 модуль (17,5 мм ширины);
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого сечения;
• Изоляционное напряжение: 660 В - гарантирует безопасность при повышенных потенциалах;
• Импульсное выдерживаемое напряжение: 6,2 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги;
• Рабочий температурный диапазон: -25…+50 C - работает в большинстве помещений, включая неотапливаемые;
• Класс токоограничения: 3 - быстрое прекращение тока КЗ, снижает тепловую нагрузку на проводку;
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня;
• Гарантия: 84 месяца (7 лет).

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа EN 60715. Ширина - один модуль, глубина монтажа - 41 мм. Установка происходит легко благодаря специальному зажиму: достаточно зацепить верхнюю часть за рейку и нажать до щелчка. Для подключения используйте провода сечением 1–25 мм2. Винты зажима находятся под пластиковой крышкой - перед работой отключите питание. Крышка позволяет опломбировать устройство, что важно для объектов с ограниченным доступом.

Безопасность и стандарты

Соответствует требованиям IEC 60947-2 для автоматических выключателей. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие нормам для промышленных распределительных щитов. Наличие цветового индикатора положения («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия. Усиленный корпус с заклёпками повышает механическую прочность и предотвращает деформацию при многократных срабатываниях.

Преимущества

• Увеличенная отключающая способность (6 кА) - выше, чем у многих аналогов, что критично для DC-систем с высоким током КЗ;
• Цветовая индикация состояния - сразу видно, включен или отключен выключатель;
• Защитная крышка на зажимах - исключает несанкционированное вмешательство и повышает безопасность обслуживания;
• Усиленный корпус - меньше риск раскола при ударах или вибрации;
• Широкий диапазон рабочих температур - можно использовать в холодных помещениях и на открытых площадках;
• Долгая гарантия - 7 лет, что говорит о высокой надёжности сборки.

Ограничения применения

Не применяется в цепях переменного тока (AC) - только для постоянного тока (DC). Не имеет защиты от влаги и пыли (IP20), поэтому не устанавливается во влажных, пыльных или наружных условиях без дополнительной защиты (короба, герметичные щиты). Не рекомендован для частых включений/выключений - не предназначен для частого ручного коммутирования, только для защиты. Максимальное сечение провода - 25 мм2; более толстые жилы не поместятся в зажим.

Примеры использования

• Щит зарядной станции для электромобиля - защита от КЗ в цепи постоянного тока между БП и аккумулятором;
• Солнечная электростанция 48 В - защита каждой строки панелей от перегрузки;
• Промышленный контроллер с внешним источником питания 24 В DC - обеспечение безопасности цепи управления;
• Железнодорожные системы сигнализации - где используется DC-питание и требуется надёжная защита.

Практические советы

• Перед установкой проверьте, что напряжение в цепи соответствует 250 В DC - превышение недопустимо;
• Подбирайте сечение провода в соответствии с нагрузкой: для 25 А лучше использовать минимум 4 мм2 меди;
• Не затягивайте винты слишком сильно - это повредит контакты и изоляцию;
• Если система работает при температуре ниже -10 C, убедитесь, что выключатель адаптирован к условиям - он сохраняет работу до -25 C, но долгосрочные циклы в мороз требуют тестирования;
• Для объектов с ограниченным доступом (например, общественные сети) используйте пломбу через отверстие в крышке - это соответствует правилам электроустановок;
• При замене старого автомата - убедитесь, что новый также рассчитан на DC, так как AC-выключатели не годятся для постоянного тока.
