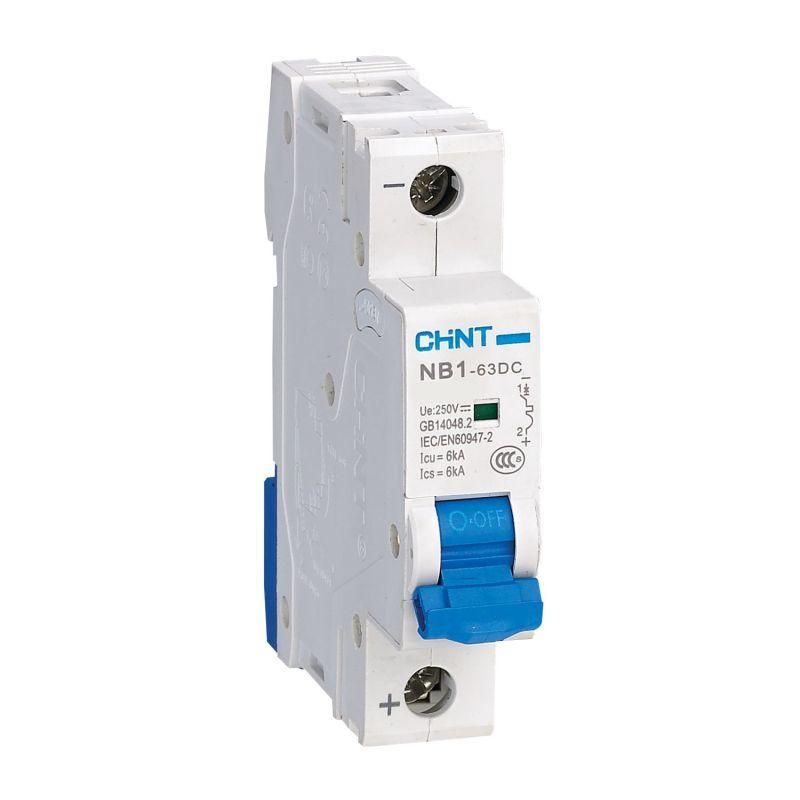

Выключатель автоматический однополюсный NB1-63DC 1P 25A 6кА х-ка C 250В DC (R) | 182708 CHINT

Автоматический выключатель NB1-63DC — однополюсный модульный аппарат с номинальным током 25 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики.

Назначение и область применения

Выключатель NB1-63DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах, где требуется надёжное отключение при аварийных ситуациях. Применяется в системах солнечных электростанций, зарядных станциях для электромобилей, промышленных контроллерах, транспортных системах и других устройствах, работающих на постоянном токе напряжением до 250 В.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 250 В постоянного тока (DC)
• Количество полюсов: 1
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C — срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Напряжение изоляции: 300 В — обеспечивает безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 4 кВ — устойчив к высоковольтным импульсам, таким как грозовые перенапряжения
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого щита
• Рабочая температура: от -35 °C до +70 °C — работает в широком температурном диапазоне, включая холодные помещения и жаркие условия
• Модульная ширина: 1 модуль (18 мм) — совместим с типовой DIN-рейкой
• Частота: 50–60 Гц — хотя работает на постоянном токе, допускает наличие переменной составляющей в пределах сети
• Степень загрязнения: 2 — рассчитан на использование в условиях с умеренным количеством пыли и небольшим уровнем конденсации

Совместимость и монтаж

Выключатель NB1-63DC монтируется на стандартную DIN-рейку 35 мм. Для подключения используются кабельные зажимы — подходят провода сечением, соответствующим номинальному току 25 А (обычно 1,5–4 мм² медный провод). Также возможна коммутация через шины типа PIN и FORK. Устройство совместимо с другими аппаратами серии NB1-63DC, что позволяет собирать компактные щиты с различным числом полюсов (1P, 2P, 3P, 4P). Наличие окна индикации позволяет визуально определить состояние контактов — включено/выключено/сработало.

Безопасность и стандарты

Выключатель NB1-63DC соответствует требованиям категории применения A, что гарантирует селективность и точность срабатывания при перегрузках и КЗ. Конструкция прошла испытания на механическую износостойкость (20 000 циклов включения-отключения) и электрическую (1 500 циклов под нагрузкой). Сертифицирован для работы в соответствии с международными нормами для аппаратов постоянного тока.

Преимущества

• Узкий форм-фактор (1 модуль) экономит место в щите
• Яркая индикация положения контактов снижает риск ошибок при обслуживании
• Поддержка внешних комплектаций (вспомогательные контакты, расцепители) позволяет интегрировать его в системы автоматизации
• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных авариях
• Работает в экстремальных температурах — подходит для наружных и неотапливаемых помещений

Ограничения применения

• Не предназначен для использования вне закрытых щитов — степень защиты IP20 не защищает от воды и пыли
• Рассчитан исключительно на постоянный ток (DC); нельзя применять в сетях переменного тока (AC)
• Максимальное напряжение — 250 В DC для однополюсного варианта; при более высоких напряжениях необходимо использовать двух- или четырёхполюсные модели серии
• Не рекомендуется для частых операций включения/отключения — электрическая износостойкость ограничена 1500 циклами

Примеры использования

• Защита группы солнечных панелей в распределительном щите фотovoltaic-станции
• Отключение цепи питания инвертора в системе хранения энергии
• Контроль тока в батарейных массивах электромобильных зарядных станций
• Защита управляющего контура в промышленном роботе или конвейере с питанием от DC-источника

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы — 250 В DC максимум для этого аппарата
• При сборке щита используйте только кабели с достаточным сечением — недостаточно мощный провод может нагреваться даже при номинальном токе
• Если нужна удалённая сигнализация срабатывания, выбирайте версию с дополнительным контактом XF9J
• Для сложных систем автоматизации можно заказать модель с независимым расцепителем S9 — позволит отключать цепь дистанционно
• Не устанавливайте выключатель рядом с источниками тепла выше +70 °C — это снизит срок службы и надёжность
