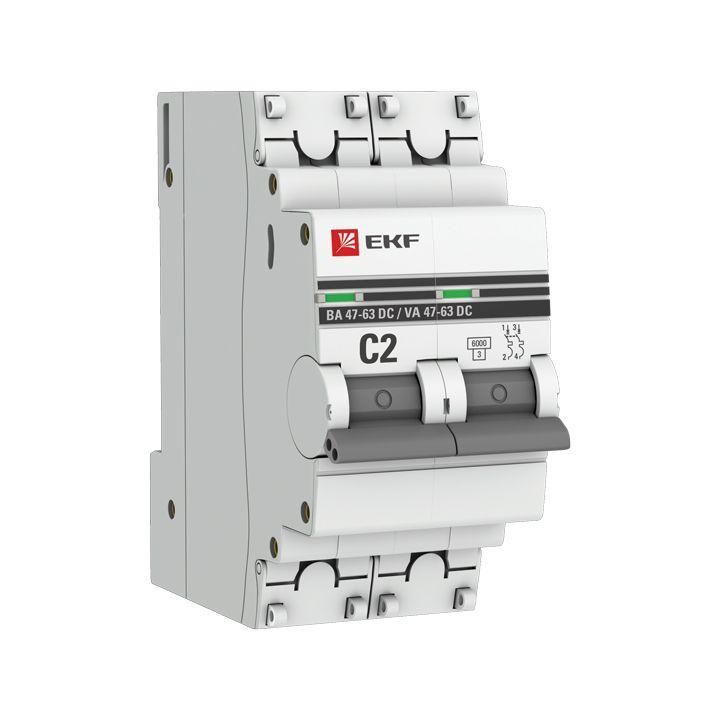

Автоматический выключатель 2P 2А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-02C-pro

Автоматический выключатель ВА 47-63 DC 2А (C) 6 кА от EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления, зарядных устройствах и системах солнечной энергетики.

Назначение и область применения

Выключатель ВА 47-63 DC 2А (C) 6 кА защищает электрические цепи постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Применяется в системах с батареями, солнечными панелями, зарядных станциях, промышленном оборудовании и других объектах, где используется постоянный ток до 500 В.

Технические характеристики

• Номинальный ток: 2 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - защита двух проводников (плюс и минус)
• Номинальное напряжение: 500 В постоянного тока
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, LED-освещение, контроллеры)
• Максимальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчив к высоковольтным импульсам (например, от грозовых помех)
• Класс токоограничения: 3 - быстрое отключение, снижающее тепловую энергию при КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого диапазона
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –25C до +50C - работает в холодных и жарких помещениях
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 41 мм - требует минимального внутреннего объема шкафа
• Частота: 50 Гц - указан для справки, так как устройство предназначено для постоянного тока
• С коммутируемым нейтральным проводником: да - позволяет отключать оба провода (полезно в DC-системах)
• Гарантийный срок: 84 месяца - 7 лет
• Степень загрязнения: 2 - допустимо применение в помещениях со слабым загрязнением (нет проводящей пыли, конденсата)

Совместимость и монтаж

Автоматический выключатель ВА 47-63 DC 2А (C) 6 кА устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания - никаких инструментов не требуется. Устройство имеет фиксирующий зажим, который плотно удерживает его на рейке даже при вибрациях. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они предотвращают случайное прикосновение и позволяют пломбировать выключатель после монтажа. Подключаемые провода должны иметь сечение от 1 до 25 мм2. Оба полюса коммутируются - важно правильно подсоединить положительный и отрицательный провода согласно схеме системы.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для коммутационных аппаратов постоянного тока. Наличие класса токоограничения 3 и категории перенапряжения III повышает уровень безопасности при аварийных режимах. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Это позволяет быстро определить, находится ли автомат в рабочем состоянии без вскрытия шкафа. Усиленный корпус с дополнительными заклёпками снижает риск деформации при механическом воздействии.

Преимущества

• Улучшенная конструкция корпуса - меньше вероятность расхождения деталей при долгой эксплуатации
• Пластиковые крышки на зажимах - обеспечивают безопасность и возможность пломбировки
• Цветовая индикация состояния - наглядное управление и диагностика
• Поддержка коммутируемого нейтраля - важное преимущество для DC-сетей, где оба провода опасны
• Широкий диапазон рабочих температур - можно использовать вне отапливаемых помещений
• Долгий срок гарантии - 7 лет указывают на высокую надёжность сборки

Ограничения применения

• Не предназначен для переменного тока (AC) - нельзя использовать в обычных бытовых сетях 220 В
• Защита IP20 не предусматривает защиту от влаги - запрещён монтаж во влажных, открытых или сырых местах
• Характеристика «C» не подходит для мощных двигателей или оборудования с высоким пусковым током - лучше выбрать «D»
• Максимальный ток 2 А - не годится для защиты цепей выше 1 кВт при 500 В
• Не рекомендовано применение в условиях сильного загрязнения (пыль, металлическая стружка) - степень загрязнения 2 ограничивает среду использования

Примеры использования

• Щиты управления солнечными электростанциями (PV-системы)
• Зарядные устройства для электромобилей и аккумуляторных батарей
• Источники бесперебойного питания (ИБП) с DC-выходом
• Промышленные контроллеры и преобразователи частоты с DC-цепями
• Железнодорожные системы сигнализации и освещения на постоянном токе

Практические советы

• Перед монтажом проверьте соответствие напряжения вашей сети - 500 В DC максимум, не более!
• При подключении используйте кабель с сечением не менее 1 мм2 - меньшие жилы могут перегреваться
• Обязательно закрывайте крышки зажимов после подключения - это обязательное условие безопасности
• Если система содержит несколько последовательно включённых аккумуляторов, убедитесь, что суммарное напряжение не превышает 500 В
• Для защиты от перегрузок в цепях с пусковыми токами (например, насосы, вентиляторы) выбирайте автомат с характеристикой D, а не C
• При использовании в холодных условиях (ниже 0C) убедитесь, что выключатель был установлен в помещении с комнатной температурой - резкий перепад может вызвать конденсацию внутри корпуса
