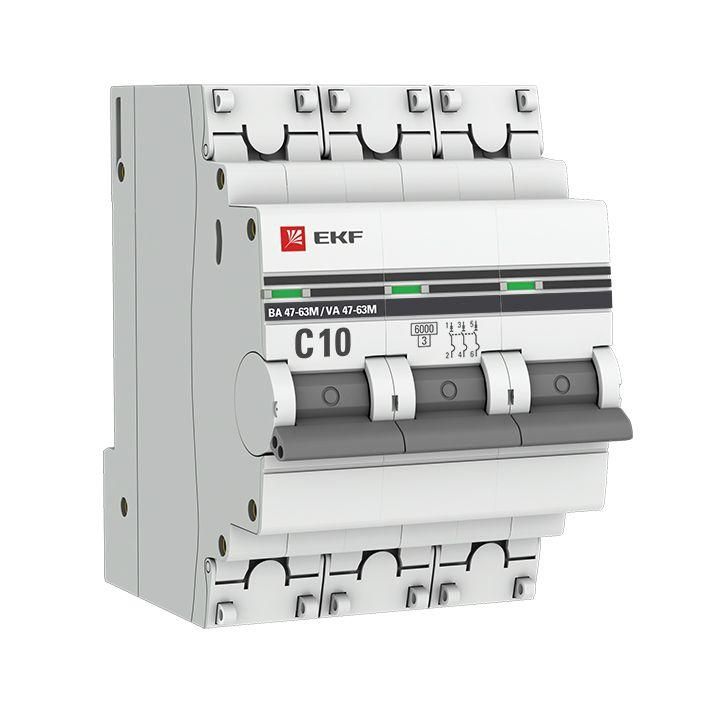

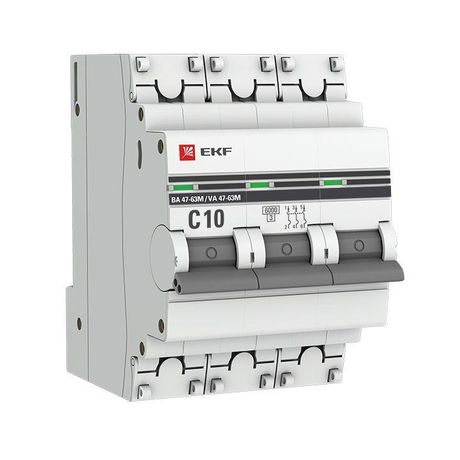

Автоматический выключатель 3P 10А (C) 6кА ВА 47-63M c электромагнитным расцепителем EKF PROxima - mcb4763m-6-3-10C-pro

Автоматический выключатель ВА 47-63M - трёхполюсный коммутационный аппарат с номинальным током 10 А и характеристикой C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF, артикул mcb4763m-6-3-10c-pro, подходит для установки в щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-63M защищает электрические сети от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он используется в распределительных щитах для защиты групповых линий, оборудования с высоким пусковым током и мощных потребителей. Подходит для систем переменного тока частотой 50–60 Гц с рабочим напряжением до 400 В. Применяется в бытовых, торговых, производственных и административных помещениях.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Тип тока: переменный (AC)
• Номинальное напряжение изоляции: 660 В - повышенная изоляционная прочность для работы в условиях колебаний напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводами
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Способ монтажа: на DIN-рейку, занимает 3 модуля (54 мм ширины)
• Глубина монтажа: 41 мм - требует достаточного места внутри щита
• Рабочая температура: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения
• Категория перенапряжения: III - рассчитан на работу в распределительных сетях II класса (например, после главного ввода)
• Степень загрязнения: 2 - предназначен для помещений с умеренным уровнем пыли и влажности
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• С коммутируемым нейтралью: да - нейтральный провод также отключается при срабатывании
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-63M устанавливается на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких инструментов не требуется. Для фиксации используются установленные заводом металлические зажимы, которые позволяют легко снимать и устанавливать устройство. Наличие коммутируемого нейтраля позволяет использовать его в TN-S и TN-C-S системах, где необходимо отключение нулевого провода. Максимальное сечение подключаемого провода - 25 мм2; минимальное - 1 мм2. Для алюминиевых проводов рекомендуется применение специальных наконечников. Пластиковая крышка над зажимами предотвращает случайный доступ к проводам и позволяет пломбировать автомат для контроля целостности соединений.

Безопасность и стандарты

Автоматический выключатель ВА 47-63M соответствует требованиям ГОСТ Р 50345-2010, который регламентирует параметры и испытания малогабаритных автоматических выключателей. Конструкция обеспечивает безопасность при работе: усиленный корпус не деформируется под нагрузкой, а цветовой индикатор на передней панели наглядно показывает состояние - «вкл» (зелёный) или «выкл/сработал» (красный). Отключение происходит благодаря электромагнитному расцепителю, который реагирует на токи короткого замыкания без задержки.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышена долговечность и устойчивость к механическим воздействиям
• Цветовой индикатор состояния - позволяет быстро определить причину отключения без тестера
• Пломбируемая крышка над зажимами - исключает несанкционированное вмешательство и обеспечивает соответствие нормам энергонадзора
• Поддержка алюминиевых и медных проводов - универсальность при замене старых линий
• Высокая отключающая способность (6 кА) - подходит для современных сетей с увеличенными токами КЗ
• Долгий гарантийный срок (7 лет) - указывает на качество сборки и материалов

Ограничения применения

• Не предназначен для установки во внешних щитах или местах с высокой влажностью - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не имеет теплового расцепителя - не защищает от длительных перегрузок ниже порога срабатывания электромагнитного расцепителя (менее 50 А); применяется только там, где перегрузки контролируются другими средствами (например, термореле или контакторами)
• Не подходит для постоянной работы при температуре выше +50 C - возможны ложные срабатывания или снижение срока службы
• Имеет ограниченную ширину (3 модуля) - не подходит для очень компактных щитов без запаса места

Примеры использования

• Защита группы розеток в офисе с компьютерами и оргтехникой
• Отключение питания трёхфазного двигателя насоса в системе водоснабжения
• Щит освещения в производственном цеху с люминесцентными светильниками
• Распределительный щит на складе с конвейерной линией и пневматическими клапанами
• Линии питания станков с ЧПУ, где важна быстрая реакция на КЗ

Практические советы

• При подключении алюминиевых проводов используйте наконечники типа НШВИ - это предотвратит окисление и плохой контакт
• Обязательно проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, а глубина щита - минимум 45 мм
• Если в цепи есть частые пуски двигателей, убедитесь, что пусковой ток не превышает 10×10 А = 100 А - иначе возможны ложные срабатывания
• Для обслуживания и пломбировки используйте специальные пломбы, подходящие по размеру к крышке зажимов
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать преждевременное срабатывание даже при нормальной нагрузке
• Проверяйте положение рычага перед включением - красный индикатор означает, что автомат сработал и нуждается в ручном возврате
