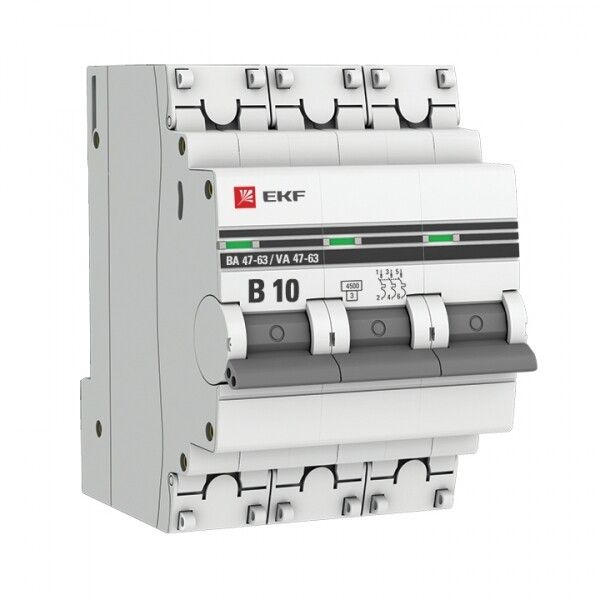

Автоматический выключатель 3P 10А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-10B-pro

Автоматический выключатель ВА 47-63 от EKF - трёхполюсный модульный аппарат с номинальным током 10 А и характеристикой срабатывания B, предназначенный для защиты бытовых и общественных электросетей от перегрузок и коротких замыканий. Артикул mcb4763-3-10b-pro соответствует серии PROxima и рассчитан на установку на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-63 используется для защиты электрических цепей переменного тока частотой 50 Гц в жилых домах, офисах, школах и других объектах с небольшой нагрузкой. Он обеспечивает безопасную работу сети за счёт автоматического отключения при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Подходит для групповых линий освещения, розеточных контуров и маломощного оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен аппарат;
• Количество полюсов: 3 - защищает три фазы одновременно, подходит для трёхфазных систем;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых устройств с пусковыми токами (например, лампы, холодильники);
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, повышающая безопасность;
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции;
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенное отключение при КЗ и задержка при длительной перегрузке;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли;
• Рабочая температура: от –25 C до +50 C - подходит для установки в неотапливаемых помещениях;
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами этого сечения;
• Глубина монтажа: 41 мм - требует минимального свободного места за DIN-рейкой;
• Потери мощности: 6,2 Вт - энергопотребление самого аппарата при работе, влияет на нагрев в плотных щитках;
• Модульная ширина: 3M - занимает три модуля на DIN-рейке (стандарт 17,5 мм каждый);
• Нормативный документ: ГОСТ Р 50345-2010 / МЭК 60898-2-2006 - соответствие международному стандарту для бытовых автоматов.

Совместимость и монтаж

Автоматический выключатель ВА 47-63 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, которые можно заблокировать с помощью пластиковых крышек - они предотвращают случайное открытие и позволяют опломбировать устройство. Установка возможна в любом положении, но рекомендуется вертикальное (ручка вверх) для лучшей работы механизма. Присоединяемый провод должен иметь сечение от 1 до 25 мм2; использование проводов меньшего или большего сечения недопустимо. Обеспечьте достаточный зазор вокруг аппарата для теплоотвода, особенно при компактном расположении нескольких автоматов.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и соответствует требованиям МЭК 60898-2. Класс токоограничения 3 гарантирует быстрое гашение дуги при КЗ, снижая риск возгорания. Напряжение изоляции 660 В и импульсная прочность 4 кВ обеспечивают устойчивость к кратковременным скачкам напряжения. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Пластиковая крышка на зажимах препятствует несанкционированному доступу, что важно для помещений с ограниченным контролем.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при многократных срабатываниях;
• Удобная ручка управления - легко визуально определить положение и быстро перевести в нужное состояние;
• Цветовая индикация - позволяет быстро диагностировать состояние автомата без тестера;
• Опломбируемая конструкция - важна для контроля доступа в щитовые комнаты (ЖКХ, муниципальные объекты);
• Подтверждённая долговечность - гарантия 84 месяца (7 лет) указывает на качественную сборку.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых местах - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для промышленных объектов с высокими пусковыми токами (например, крупные двигатели) - характеристика B слишком чувствительна;
• Не работает с постоянным током (DC) - только для переменного тока 50 Гц;
• Не рекомендуется использовать в условиях температур ниже –25 C или выше +50 C - возможны отказы в работе;
• Не следует устанавливать рядом с источниками сильного тепла - собственные потери мощности (6,2 Вт) усиливают нагрев в плотных щитах.

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе;
• Отключение питания кондиционера, бойлера или другой трёхфазной техники;
• Щитовая защита входа в многоэтажный дом по фазам;
• Объекты с низкой нагрузкой: магазины, административные здания, учебные заведения.

Практические советы

• Выбирая автомат, проверяйте, чтобы сечение кабеля соответствовало диапазону 1–25 мм2 - используйте клеммы правильно затянутыми, но без перетяга;
• При установке в плотный щиток с несколькими автоматами - оставляйте минимум 10 мм зазора между устройствами для охлаждения;
• Если требуется защита от перенапряжений - параллельно установите УЗИП, так как этот автомат не выполняет эту функцию;
• Для обслуживания щита - используйте опломбированные крышки, чтобы исключить вмешательство;
• Проверяйте индикатор состояния после каждого срабатывания - если он остаётся в положении «выкл» без видимой причины, возможно, внутренний механизм повреждён.
