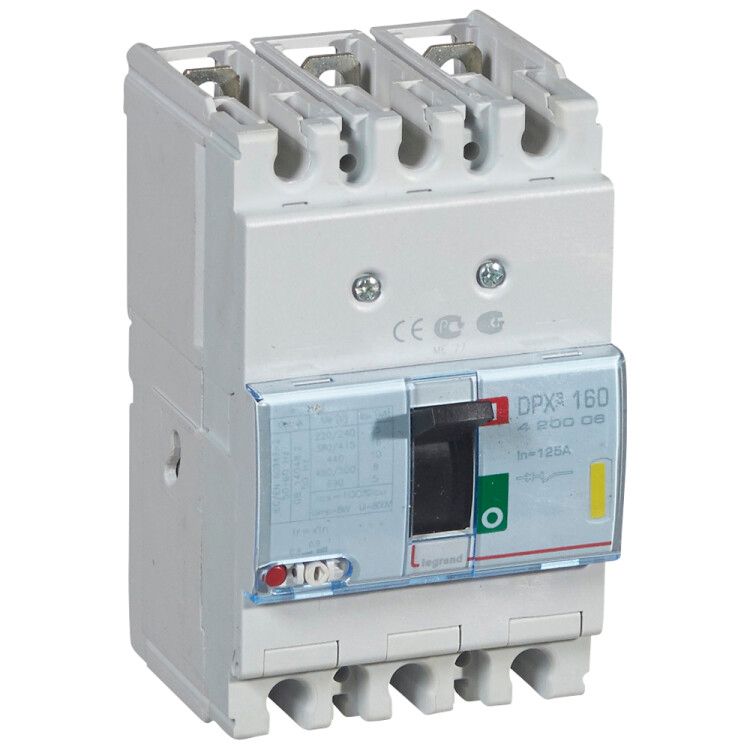

Выключатель автоматический 3п 125А 16кА DPX3 160 термомагнитн. расцеп. Leg 420006 Legrand

Автоматический выключатель DPX3-160 от Legrand — трёхполюсный коммутационный аппарат с номинальным током 125 А и отключающей способностью 16 кА, предназначенный для надёжной защиты промышленных электросетей. Устройство сочетает механическую прочность, точную настройку и совместимость с DIN-рейкой, что делает его универсальным решением для монтажа в щитах и распределительных устройствах.

Назначение и область применения

DPX3-160 используется для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока с напряжением до 400 В. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах, насосных станциях и других местах, где требуется высокая надёжность и быстрое отключение аварийных токов. Устройство подходит для постоянной работы в условиях повышенной нагрузки и частых коммутаций.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 16 кА
• Номинальное напряжение: 400 В
• Род тока: переменный
• Тип расцепителя: тепловой (защита от перегрузки) и электромагнитный (защита от КЗ)
• Диапазон настройки защиты от перегрузки: 100–125 А
• Настройка расцепления при КЗ: фиксированная — 1250 А
• Максимальное сечение кабеля: 50 мм²
• Способ подключения: винтовой
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ4 (работа при температуре от –5 до +70 °C)
• Тип управления: ручной тумблер
• Способ монтажа: на монтажную плату, совместим с DIN-рейкой
• Количество переключающих контактов: 1
• Индикация: есть указатель положения и сигнал расцепления
• Дополнительно: встроена защита по минимальному напряжению, предусмотрена возможность установки индикатора отключения
• Комплексная защита: да, встроен блок защиты
• Норматив: соответствует МЭК 60947-2

Совместимость и монтаж

DPX3-160 устанавливается на DIN-рейку шириной 35 мм, как стандартные модульные автоматы. Также допускается жёсткая фиксация на монтажной плате — удобно для сборки специализированных шкафов. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 50 мм². Обязательно соблюдать момент затяжки — переусиливать нельзя, чтобы не повредить контакты. Устройство имеет моторный привод, что позволяет удалённо управлять им через внешние системы, например, в составе АСУ ТП. Ручной привод остаётся основным способом оперативного включения/отключения.

Безопасность и стандарты

DPX3-160 сертифицирован по международному стандарту МЭК 60947-2, который гарантирует соответствие требованиям безопасности, надёжности и долговечности. Защита по минимальному напряжению предотвращает самопроизвольное включение после восстановления питания, снижая риск аварии. Индикатор расцепления и визуальный указатель положения позволяют быстро определить причину отключения — перегрузка, КЗ или потеря напряжения. IP30 обеспечивает безопасность при работе в закрытых щитах, но не защищает от влаги — не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для мощных промышленных сетей
• Гибкая настройка защиты от перегрузки (100–125 А) — можно адаптировать под конкретную нагрузку
• Фиксированная защита от КЗ (1250 А) — исключает случайную настройку, повышает надёжность
• Встроенные функции: защита по мин. напряжению, индикатор расцепления, моторный привод
• Совместимость с DIN-рейкой — легко заменяется и интегрируется в существующие решения
• Устойчивость к широкому диапазону температур — работает даже в неотапливаемых цехах зимой

Ограничения применения

• Не предназначен для использования вне помещений — степень защиты IP30 не защищает от влаги и пыли
• Не рекомендован для частых ручных коммутаций более 10 раз в день — срок службы контактов ограничен
• Требуется стабильное питание: при длительных проседаниях напряжения ниже порога срабатывания защиты — автомат будет отключен
• Не поддерживает дифференциальную защиту — для защиты от утечек тока нужен отдельный УЗО
• Максимальное сечение кабеля 50 мм² — не подходит для силовых линий выше 185 мм²

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита двигателя 75 кВт на конвейере
• Коммутирующее устройство для группы сварочных аппаратов
• Щит управления насосной станцией с возможностью дистанционного отключения
• Система резервирования оборудования с использованием моторного привода

Практические советы

• При выборе DPX3-160 проверьте, что расчетный ток нагрузки не превышает 125 А — лучше оставлять запас 10–15%
• Настройку защиты от перегрузки выполняйте ближе к максимальному значению (125 А), если нагрузка стабильна; если есть пусковые токи — выбирайте 100–110 А
• При монтаже на DIN-рейку используйте фиксирующие зажимы — особенно если рядом установлены другие тяжёлые устройства
• Для обслуживания отключайте питание полностью — даже при выключенном тумблере часть контактов может находиться под напряжением
• Если требуется визуальная сигнализация отключения — установите дополнительный индикатор, он совместим с этим типом автомата
• Не используйте DPX3-160 в качестве главного рубильника — он не предназначен для частого ручного включения/выключения без нагрузки
