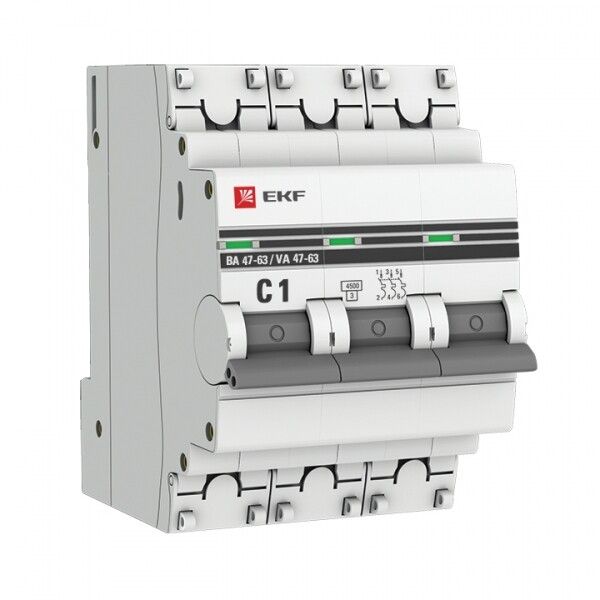

Выключатель автоматический трехполюсный ВА 47-63 1А C 4,5кА PROxima | mcb4763-3-01C-pro EKF

Автоматический выключатель модульный трехполюсный 1А С 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот прибор, входящий в серию PROxima, обеспечивает надежную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 1А С 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока с частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз при аварии - например, для питания станков, насосов, конвейеров или групп освещения.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Номинальное напряжение: 400 В AC - рабочее напряжение сети; номинальное напряжение изоляции - 660 В;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Количество полюсов: 3 - отключаются все три фазы одновременно;
• Сечение провода: 1–25 мм2 - допустимый диапазон для подключения медных проводов;
• Тип расцепителя: электромагнитный + тепловой - защищает от КЗ и перегрузок;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли;
• Рабочая температура: от –25C до +50C - подходит для неотапливаемых помещений;
• Потери мощности: 6,2 Вт - энергия, рассеиваемая при работе в режиме номинального тока;
• Ширина по модулю: 3 М - занимает 3 стандартных модуля на DIN-рейке (54 мм);
• Глубина монтажа: 41 мм - требуемое пространство внутри щита;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня;
• Серия: ВА 47-63 - технологически проверенная линейка от EKF;
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температур.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 1А С 4,5кА ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками - они предотвращают случайное прикосновение и позволяют опломбировать устройство. Установка выполняется в щите с глубиной не менее 41 мм. Все три полюса подключаются последовательно: L1, L2, L3 - соблюдайте правильную фазировку. Нельзя использовать для однофазных цепей без необходимости - это неэффективно и увеличивает стоимость.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1/2). Соответствие нормам гарантирует безопасность при эксплуатации в соответствии с требованиями ПУЭ. Класс токоограничения 3 и уровень импульсной прочности 4 кВ повышают надёжность в условиях нестабильной сети. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при длительной эксплуатации;
• Защитные крышки на зажимах - исключают несанкционированный доступ и позволяют пломбировать устройство;
• Удобная ручка управления - легко визуально определить положение и быстро отключить питание;
• Цветовая индикация - позволяет быстро диагностировать состояние без тестера;
• Долгий срок службы - гарантия 84 месяца (7 лет) подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для работы во влажных помещениях без дополнительной защиты - степень IP20 не защищает от брызг и пыли;
• Номинальный ток всего 1 А - не подходит для мощных потребителей (электрокотлы, сплит-системы, сварочные аппараты);
• Только для переменного тока - нельзя применять в цепях постоянного тока;
• Не рекомендован для частых включений/отключений - не является контактором;
• Требуется точное соответствие сечению провода - использование проводов меньше 1 мм2 или больше 25 мм2 недопустимо.

Примеры использования

• Защита трёхфазного электродвигателя малой мощности (до 0,75 кВт) на производстве;
• Отключение группы освещения в административном здании с использованием трёх фаз;
• Щитовое оборудование в многоквартирном доме для распределения нагрузки между этажами;
• Контроль питания станков с ЧПУ в мастерских, где важна синхронная отсечка всех фаз.

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте только медные провода в диапазоне 1–25 мм2;
• При установке в щит с ограниченным пространством учтите глубину 41 мм и ширину 54 мм;
• Для опломбировки после монтажа закройте крышки зажимов - это обязательное условие для прохождения проверок Энергонадзора;
• Если нужна дополнительная функция (блокировка, сигнализация), выбирайте модели с возможностью комплектации - ВА 47-63 поддерживает внешние модули;
• Не заменяйте этот автомат на более мощный - даже при 1 А он защищает чувствительную нагрузку, и превышение тока может привести к выходу оборудования из строя.
