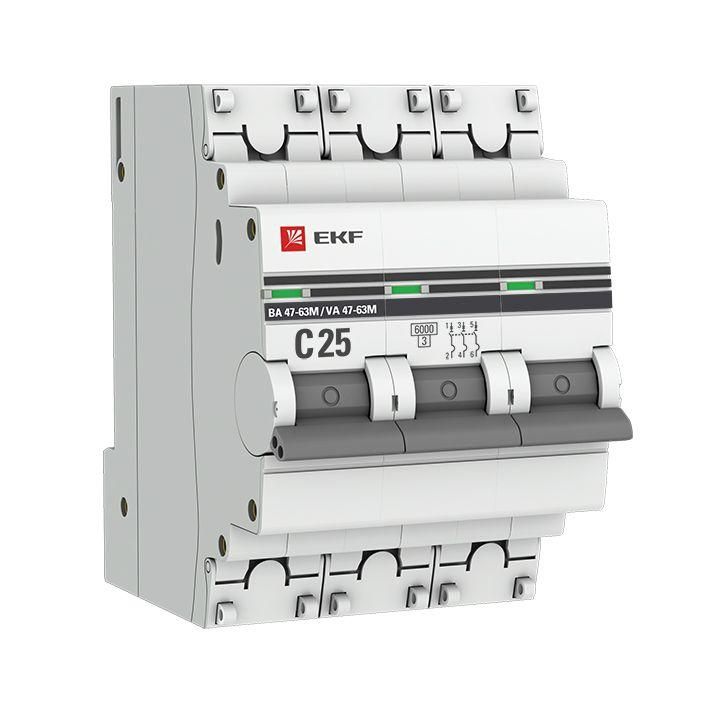

Автоматический выключатель 3P 25А (C) 6кА ВА 47-63M c электромагнитным расцепителем EKF PROxima - mcb4763m-6-3-25C-pro

Автоматический выключатель ВА 47-63M - это трёхполюсный коммутационный аппарат с номинальным током 25 А и характеристикой C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF и артикул mcb4763m-6-3-25c-pro указывают на серию PROxima, где устройство сочетает надёжность, стандартизированную конструкцию и возможность пломбировки для предотвращения несанкционированного вмешательства.

Назначение и область применения

Автоматический выключатель ВА 47-63M используется для защиты силовых цепей переменного тока в распределительных щитах. Подходит для защиты оборудования с высоким пусковым током: насосы, компрессоры, двигатели, конвейеры, системы вентиляции. Применяется в промышленных, торговых и жилых объектах, где требуется надёжная защита от КЗ и перегрузок. Устройство не имеет теплового расцепителя - срабатывает только за счёт электромагнитного расцепления, поэтому не защищает от длительных слабых перегрузок.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно; нейтраль также коммутируется.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети; изоляция рассчитана до 660 В.
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели).
• Частота: 50/60 Гц - совместим с сетями России и Европы.
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать как медные, так и алюминиевые проводники.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, повышающий безопасность.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды - применяется только внутри щитов.
• Количество модулей: 3 - занимает 3 стандартных места на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 41 мм - требует достаточного внутреннего пространства в шкафу.
• Рабочая температура: от –25C до +50C - допустимый диапазон для установки в неотапливаемых помещениях.
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель ВА 47-63M монтируется на стандартную DIN-рейку типа TS35. Установка происходит легко благодаря специальной защёлке - достаточно зафиксировать верхнюю часть, затем нажать на нижнюю. Наличие коммутируемого нейтраля позволяет использовать его в системах TN-S и TN-C-S, где необходимо отключать ноль вместе с фазами. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - после монтажа можно опломбировать устройство. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется применять многожильные провода без наконечников - возможен контактный нагрев.

Безопасность и стандарты

Автоматический выключатель ВА 47-63M соответствует ГОСТ Р 50345-2010, что гарантирует соответствие требованиям безопасности для электроустановок в РФ. Категория перенапряжения III и степень загрязнения 2 позволяют использовать его в условиях нормального промышленного окружения. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к кратковременным скачкам напряжения. Усиленный корпус с дополнительными заклёпками предотвращает деформацию при аварийных режимах.

Преимущества

• Удобная ручка управления с цветовым индикатором положения (вкл./выкл.) - сразу видно состояние устройства.
• Пластиковые крышки на зажимах - исключают случайное прикосновение и позволяют опломбировать выключатель.
• Поддержка алюминиевых и медных проводов - гибкость при замене старой проводки.
• Долгий срок гарантии (7 лет) - свидетельство качества сборки и материалов.
• Класс токоограничения 3 - снижает риск возгорания при КЗ.

Ограничения применения

• Не предназначен для защиты от длительных перегрузок - отсутствует тепловой расцепитель, поэтому нельзя использовать там, где есть постоянные токи выше 25 А.
• IP20 - запрещён монтаж во влажных, пыльных или открытых местах (например, на улице или в цехах с брызгами).
• Требуется минимум 41 мм глубины в щите - не подходит для компактных шкафов.
• Не работает с постоянным током (DC) - только переменный ток 50/60 Гц.

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 5,5 кВт в системе вентиляции.
• Щитовая защита группы освещения и розеток в торговом помещении с высокой плотностью нагрузки.
• Распределительный щит на производстве с конвейерами и насосами, где важна скорость отключения при КЗ.
• Замена устаревших автоматов в модернизируемых щитах с сохранением DIN-рейки и сечения проводов.

Практические советы

• При подключении алюминиевых проводов используйте наконечники - они предотвращают ослабление контакта со временем.
• Обязательно проверьте посадочный диаметр DIN-рейки перед монтажом - не все рейки имеют точные размеры.
• Используйте пломбы после завершения монтажа - особенно в общественных или арендованных помещениях.
• Не устанавливайте рядом с источниками тепла - температурный коэффициент влияет на точность срабатывания.
• При проектировании щита учтите, что этот автомат занимает 3 модуля - лучше заранее спланировать расположение других устройств.
