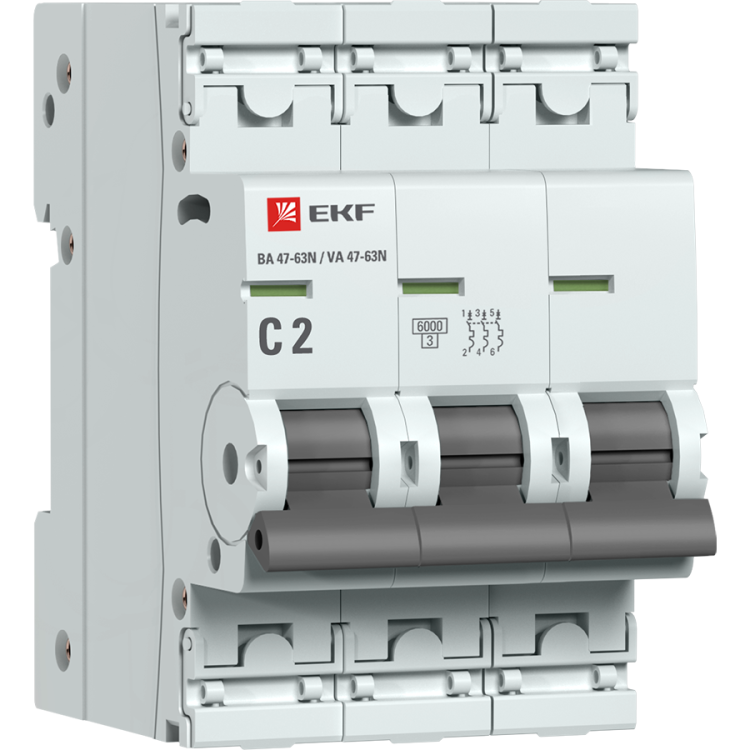

Автоматический выключатель 3P 2А (C) 6кА ВА 47-63N PROxima - M636302C EKF

Автоматический выключатель ВА 47-63N PROxima - трёхполюсный устройство на 2 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, офисных и промышленных объектах. Бренд EKF, артикул m636302c.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает трёхфазные цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах, где требуется управление несколькими фазами одновременно. Часто используется в системах питания оборудования: насосов, компрессоров, конвейеров, станков и других трёхфазных нагрузок мощностью до 1,5 кВт при 380 В.

Технические характеристики

• Номинальный ток: 2 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средним пусковым током (например, двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - рассчитан на сети 220/380 В
• Тип тока: переменный (AC), частота 50 Гц
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Сечение провода: 1–16 мм2 - совместим с большинством медных проводов в бытовой и промышленной проводке
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Глубина монтажа: 50 мм - требует минимального свободного пространства за щитом
• Рабочая температура: от –25 C до +50 C - подходит для установки в неотапливаемых помещениях
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - предназначено для помещений с обычным уровнем запыления и отсутствием проводящей пыли
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Установка происходит путём защёлкивания - никаких инструментов не требуется. Клеммы выполнены в виде двухпозиционного зажима: можно вставлять провод с любой стороны. Для надёжного соединения затягивайте винты моментом около 0,5 Нм. Пластиковая крышка над клеммами предотвращает случайное прикосновение и позволяет опломбировать выключатель после монтажа. Совместим с другими элементами серии PROxima: дифференциальными автоматами, УЗО, контактами.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Конструкция обеспечена двойной изоляцией, материал корпуса - самозагасающий поликарбонат. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже если рукоятка не перемещается полностью.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышена механическая прочность и долговечность
• Пластиковые крышки на клеммах - исключают несанкционированный доступ и позволяют применять пломбы
• Цветной индикатор состояния контактов - наглядно показывает, включен или отключен выключатель
• Удобная рукоятка - легко управлять даже в перчатках
• Высокий гарантийный срок - 7 лет, что говорит о качестве сборки и материалов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска)
• Не подходит для постоянной работы при температуре выше +50 C - возможны ложные срабатывания
• Имеет ограниченную номинальную мощность: при 380 В и 2 А - максимум ~1,3 кВт; для больших нагрузок нужен более высокий ток

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения
• Щит управления конвейерной лентой на производстве
• Распределительный щит офисного здания с группой освещения и розеток на трёх фазах
• Подключение малогабаритного станка с трёхфазным двигателем

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузке - 2 А подходит только для слаботочных трёхфазных цепей
• При монтаже используйте провода сечением не менее 1,5 мм2 - меньше может перегреваться
• Обязательно закрывайте клеммы пластиковыми крышками и опломбируйте их, особенно в общественных местах
• Не устанавливайте рядом с источниками тепла - температура вокруг должна оставаться ниже +50 C
• Для точного контроля состояния цепи обращайте внимание на цветной индикатор - он показывает реальное положение контактов, а не просто рукоятки
