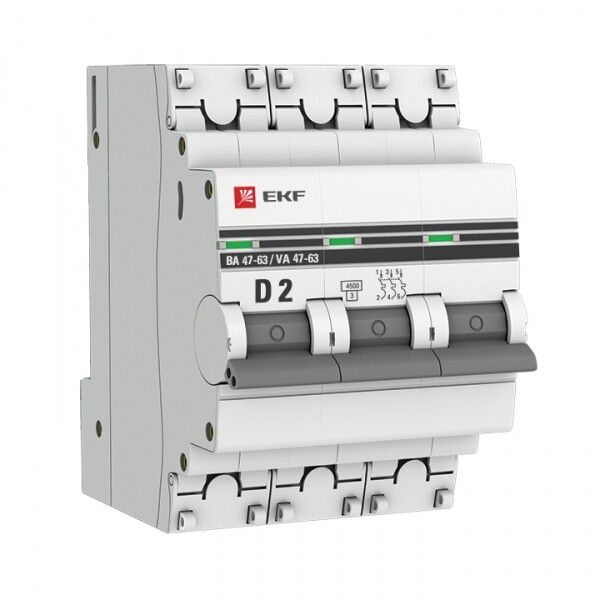

Выключатель автоматический трехполюсный ВА 47-63 2А D 4,5кА PROxima | mcb4763-3-02D-pro EKF

Автоматический выключатель модульный трехполюсный 2А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная защита трёхфазных нагрузок. Артикул mcb4763-3-02d-pro относится к серии PROxima и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 2А D 4,5кА ВА 47-63 защищает трёхфазные цепи переменного тока частотой 50 Гц от сверхтоков. Подходит для установки в щитках жилых домов, офисов, производственных помещений и на объектах с высокими пусковыми токами - например, для двигателей, насосов, компрессоров и конвейеров. Применяется там, где необходима селективная защита с характерistikой D - то есть при допущении кратковременных перегрузок при запуске оборудования.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляционное напряжение до 660 В обеспечивает безопасность при скачках;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, идеально для устройств с высокими пусковыми токами;
• Класс токоограничения: 3 - быстрое отключение снижает энергию КЗ, защищая оборудование;
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузки;
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами этого сечения;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки;
• Рабочая температура: от –25C до +50C - работает в большинстве климатических условий России;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям;
• Мощность потерь: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотных щитах;
• Ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке;
• Глубина монтажа: 41 мм - требует достаточного пространства внутри щита;
• Срок гарантии: 84 месяца - один из самых длинных в классе.

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками - они предотвращают случайное прикосновение и позволяют пломбировать устройство. Провода сечением 1–25 мм2 затягиваются гаечным ключом до момента плотного контакта - переусердствовать нельзя, чтобы не повредить контакт. Монтаж возможен только в сухих помещениях с уровнем загрязнения 2 и ниже.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует МЭК 60898-2-2006). Соответствует категории перенапряжения III - рассчитан на использование в распределительных устройствах, где возможны переходные процессы. Климатическое исполнение УХЛ4 позволяет применять его в условиях повышенной влажности и колебаний температур, типичных для неотапливаемых помещений. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный, «сработал» - белый.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при длительной эксплуатации;
• Защитные крышки на зажимах - исключают несанкционированный доступ и повышают безопасность обслуживания;
• Удобная ручка управления - легко визуально определить положение и сработать вручную;
• Высокая отключающая способность 4,5 кА - подходит даже для промышленных сетей с высокой мощностью КЗ;
• Долгий срок гарантии - 7 лет - говорит о качестве сборки и материалов;
• Совместимость с другими элементами серии PROxima - можно собирать щиты единым решением.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц;
• Номинальный ток всего 2 А - не годится для мощных потребителей (например, электроплит, бойлеров);
• Требует минимум 41 мм глубины в щите - не подходит для узких или старых шкафов;
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Щитовая защита трёхфазного двигателя насоса в системе водоснабжения;
• Защита группы розеток на производственной линии с пускателями;
• Распределительный щит в административном здании для освещения и слаботочных систем;
• Подключение конвейерной ленты с асинхронным двигателем - благодаря характеристике D выключатель не будет ложно срабатывать при пуске.

Практические советы

• Выбирая этот автомат, проверьте, что ваша нагрузка не превышает 2 А - иначе он будет часто отключаться;
• При монтаже используйте провода сечением не менее 1,5 мм2 - меньше не рекомендуется для безопасности;
• Если щит установлен в холодном помещении, убедитесь, что температура не опускается ниже –25C - иначе возможно изменение характеристик расцепления;
• Для защиты от утечек тока обязательно сочетайте с УЗО - сам по себе ВА 47-63 не реагирует на токи утечки;
• При групповом монтаже нескольких автоматов оставляйте между ними зазор 5–10 мм - это снижает риск перегрева из-за суммарных потерь мощности (до 6,2 Вт на каждый).
