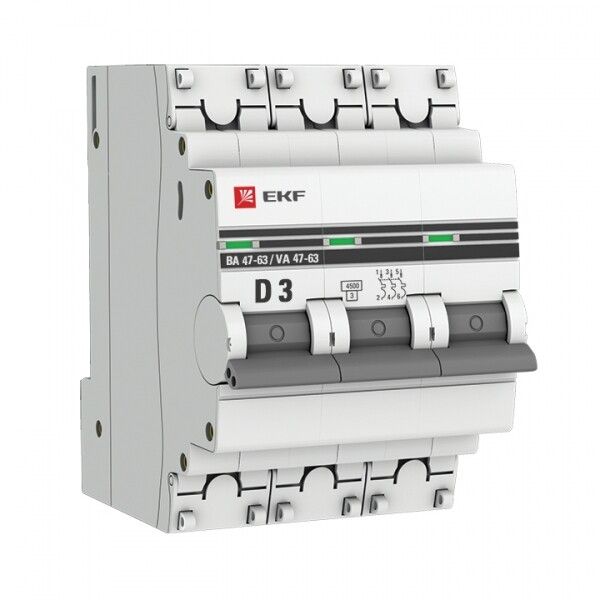

Выключатель автоматический трехполюсный ВА 47-63 3А D 4,5кА PROxima | mcb4763-3-03D-pro EKF (замена - M634303D)

Автоматический выключатель модульный трехполюсный 3А D 4,5кА ВА 47-63 от EKF предназначен для защиты цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Серия ВА 47-63 обеспечивает надежную работу на DIN-рейке, а модель с артикулом mcb4763-3-03d-pro отличается повышенной прочностью корпуса и функциями безопасности.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 3А D 4,5кА ВА 47-63 используется для защиты электрооборудования от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных участков и объектов инфраструктуры. Применяется в цепях с нагрузкой до 3 А, где требуется высокий порог срабатывания при пусковых токах - например, для двигателей, насосов, компрессоров и других устройств с высоким пусковым током.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 4,5 кА - способность безопасно отключить ток короткого замыкания до этой величины.
• Характеристика срабатывания: D - предназначена для оборудования с высокими пусковыми токами (например, двигатели); срабатывает при токе 10–20 кратном от номинала.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое изолирующие части выдерживают без пробоя.
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при перегрузке.
• Класс токоограничения: 3 - минимальное время отключения при КЗ, снижающее термическую нагрузку на провода.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутация).
• Поперечное сечение проводника: 1…25 мм2 - совместим с медными проводами этого сечения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам; не защищен от воды и пыли - требует установки внутри щита.
• Рабочая температура: от –25C до +50C - допустимый диапазон для помещений с контролируемым микроклиматом.
• Потери мощности: 6,2 Вт - энергия, рассеиваемая в виде тепла при работе на номинале.
• Частота: 50 Гц - для сетей стандарта Европы/РФ.
• Ширина: 3 модуля (54 мм) - занимает три ячейки на DIN-рейке.
• Глубина монтажа: 41 мм - необходимый свободный объем за рейкой.
• Климатическое исполнение УХЛ4: холодные и влажные помещения с возможностью конденсации, но без воздействия осадков.

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, которые можно заблокировать с помощью пластиковой крышки - она препятствует случайному открытию и позволяет пломбировать устройство. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Нельзя использовать многожильные провода без наконечников. Установка осуществляется в щиток с достаточным запасом места вокруг устройства для теплоотвода. Обеспечьте доступ к рычагу для ручного включения/выключения.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует IEC 60898-1). Соответствует требованиям категории перенапряжения III - применение в распределительных щитах и на входе в оборудование. Конструкция имеет усиленный корпус с заклёпками, предотвращающими деформацию. Цветовая индикация (зелёный = включен, красный = отключен) повышает наглядность состояния. Пластиковые крышки на зажимах исключают несанкционированный доступ к токоведущим элементам.

Преимущества

• Усиленный корпус - меньше риск раскола при механическом воздействии.
• Защитные крышки на зажимах - возможность пломбировки, соответствие нормам Энергонадзора.
• Цветовая индикация - легко определить состояние без тестера.
• Высокая отключающая способность (4,5 кА) - подходит для мест с потенциально большими токами КЗ.
• Класс токоограничения 3 - минимизирует повреждение кабелей при аварии.
• Долгий гарантийный срок - 84 месяца, что говорит о долговечности сборки.

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли.
• Не работает в условиях ниже –25 C или выше +50 C - не рекомендуется для открытых площадок или необогреваемых чердачных помещений.
• Подходит только для переменного тока (AC) - нельзя использовать в DC-сетях.
• Не следует применять для защиты цепей с током более 3 А - будет ложно срабатывать или выходить из строя.
• Требуется точное соблюдение сечения проводов - использование меньшего сечения увеличит контактное сопротивление, большего - затруднит зажим.

Примеры использования

• Щиток на этаже многоэтажного дома - защита трёхфазной группы розеток или света.
• Производственный участок - питание трёхфазного двигателя насоса или воздушного компрессора.
• Объекты ЖКХ - управление и защита системы вентиляции или лифтового механизма.
• Складские помещения - контроль питания конвейеров, грузоподъемников.

Практические советы

• Выбирая автомат ВА 47-63, проверьте, чтобы глубина вашего щита была больше 41 мм - иначе он не поместится.
• Для трёхфазных цепей используйте только трёхполюсные автоматы - не экономьте на количестве полюсов.
• При использовании в промышленности обязательно пломбируйте крышку зажимов после монтажа - это требование правил ПУЭ.
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы.
• Проверяйте плотность затяжки контактов через год после установки - особенно при больших токах.
• Если нужна защита от перенапряжений - параллельно установите УЗИП, так как этот автомат не выполняет эту функцию.
