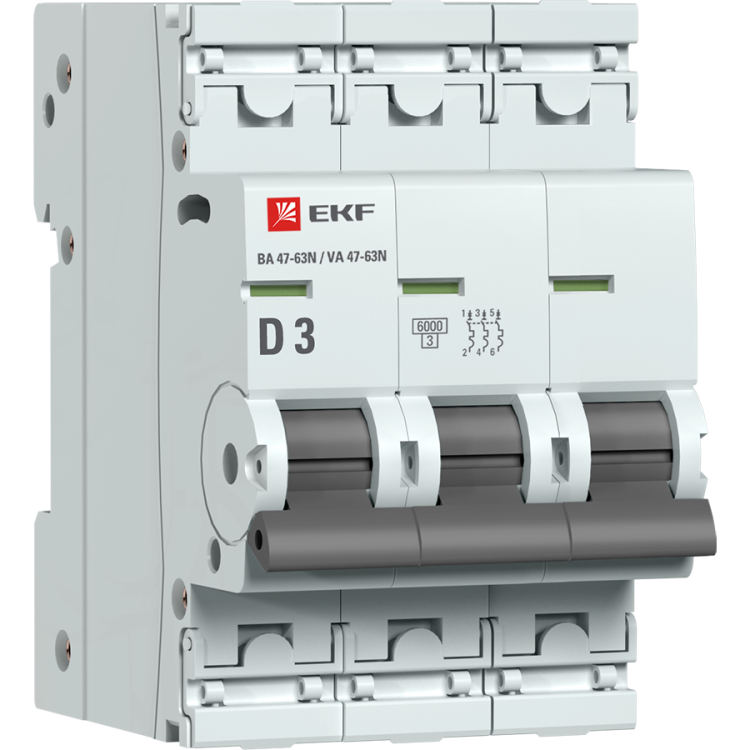

Автоматический выключатель 3P 3А (D) 6кА ВА 47-63N PROxima - M636303D EKF

Автоматический выключатель ВА 47-63N PROxima EKF - трёхполюсный устройство с характеристикой D и номинальным током 3 А, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных и бытовых объектов, где требуется надёжная защита трёхфазных нагрузок.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima EKF защищает трёхфазные цепи переменного тока частотой 50 Гц от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Устройство применяется в распределительных щитах, на производствах, в системах вентиляции, насосных станциях, конвейерах и других объектах с трёхфазным питанием. Номинальный ток 3 А делает его подходящим для защиты слаботочных цепей управления, освещения или маломощных двигателей.

Технические характеристики

• Номинальный ток: 3 А
• Количество полюсов: 3
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - предназначена для защиты оборудования с высоким пусковым током (например, двигатели, трансформаторы)
• Тип тока: переменный (AC), 50 Гц
• Сечение подключаемых проводов: 1–16 мм2
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 50 мм
• Рабочая температура: от –25 C до +50 C
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Ширина устройства составляет 3 модуля - занимает место в щите аналогично другим автоматам этой серии. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 16 мм2. Крышка зажимов предотвращает случайное прикосновение к контактам и позволяет опломбировать устройство после монтажа. Монтаж выполняется одним движением: фиксируется на рейке защёлкой, затем затягиваются винты. Глубина монтажа 50 мм требует достаточного внутреннего объёма щита.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima EKF соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для квартирных и аналогичных распределительных устройств. Конструкция обеспечивает класс безопасности II (двойная изоляция). Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании.

Преимущества

• Усиленный корпус с дополнительными заклёпками повышает механическую прочность и долговечность
• Пластиковая крышка на зажимах защищает от несанкционированного доступа и позволяет пломбировать устройство
• Удобная рукоятка обеспечивает чёткое и надёжное управление даже в условиях ограниченного пространства
• Цветовой индикатор состояния контактов упрощает диагностику без вскрытия щита
• Двухпозиционный зажим ускоряет монтаж и гарантирует плотный контакт
• Высокая отключающая способность (6 кА) обеспечивает безопасность в сетях с возможными большими токами КЗ

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от жидкостей и пыли
• Характеристика D не рекомендуется для цепей с плавным пуском (например, LED-освещение, электронные преобразователи) - возможны ложные срабатывания
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50 Гц
• Максимальная рабочая температура +50 C - не подходит для установки рядом с источниками сильного тепла без принудительного охлаждения

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 1,5 кВт в системе вентиляции
• Щит управления конвейерной линией с несколькими моторами
• Распределительный щит производственного участка с группой осветительных цепей 380 В
• Подключение насосной группы в системе водоснабжения

Практические советы

• Выбирая автомат ВА 47-63N PROxima EKF, проверьте соответствие сечения кабеля - провода меньше 1 мм2 могут плохо фиксироваться, больше 16 мм2 - не войдут в зажим
• Используйте пломбы на крышках зажимов при установке в общественных или промышленных объектах - это соответствует нормам электроустановок
• При монтаже в плотном щите учтите глубину 50 мм - недостаточно места может помешать правильной фиксации
• Для цепей с частыми пусками (например, компрессоры) убедитесь, что характеристика D действительно необходима - иногда достаточно характеристики C
• Проверяйте состояние индикатора перед каждым обслуживанием - он даёт наглядную информацию о том, был ли автомат отключен автономно или вручную
