Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 3П 63 А | 420003 Legrand

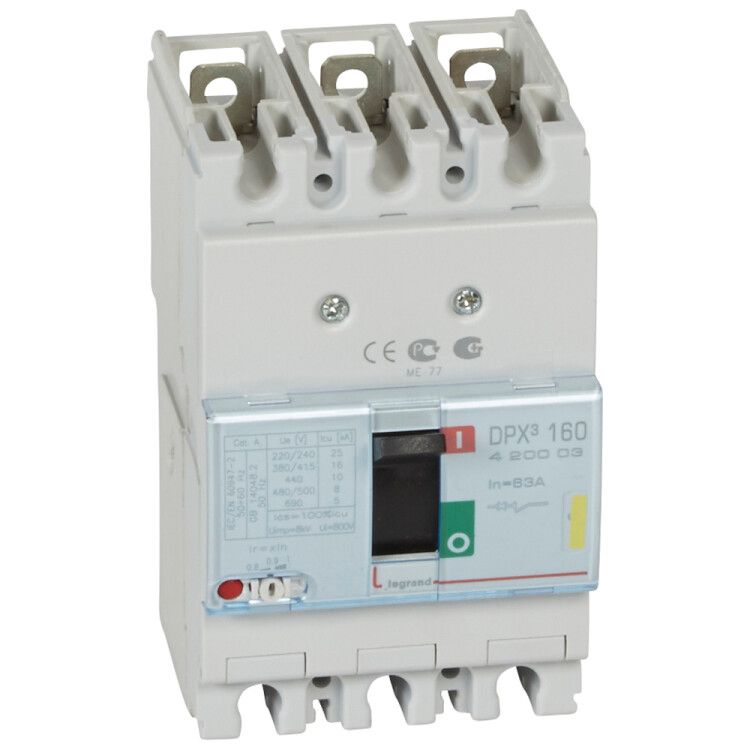

Автоматический выключатель Legrand DPX3-160 - трёхполюсный термомагнитный аппарат на 63 А и 16 кА, предназначенный для надёжной защиты промышленных электросетей переменного тока 400 В. Устройство совмещает функции коммутации и защиты от перегрузок и коротких замыканий, устанавливается на DIN-рейку и подходит для постоянной эксплуатации в сложных условиях.

Назначение и область применения

Автоматический выключатель Legrand DPX3-160 используется для защиты электрических цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, системах вентиляции и насосных станциях. Он обеспечивает безопасное включение, отключение и автоматическую защиту от перегрузок и коротких замыканий. Применяется в сетях с переменным током 400 В, где требуется высокая надёжность и точность срабатывания.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальная отключающая способность: 16 кА - способен безопасно отключить аварийный ток до 16 тысяч ампер
• Номинальное напряжение: 400 В ~
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов
• Диапазон настройки защиты от перегрузки: 50,4–63 А - можно точно адаптировать под нагрузку, исключая ложные срабатывания
• Диапазон регулировки расцепителя КЗ: 630 А - порог срабатывания при коротком замыкании установлен на уровне 10×I_n
• Род тока: переменный
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочая температура: от –5 до +70 C - работает в неотапливаемых помещениях и на открытых площадках
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Способ монтажа: на монтажную плату / DIN-рейку - гибкая установка в шкафах и панелях
• Тип подключения: винтовой - надёжное и проверенное соединение
• Вид привода: ручной с тумблером - удобное управление вручную
• Количество переключающих контактов: 1
• Моторный привод: да - возможность удалённого управления через внешний привод
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже допустимого уровня
• Индикация: есть указатель расцепления и возможность установки индикатора отключения - наглядное определение причины отключения
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DPX3-160 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, подходящие для кабелей сечением до 35 мм2. Устройство совместимо с другими компонентами серии DPX3: возможно подключение дополнительных модулей, включая моторный привод, индикаторы состояния и блоки сигнализации. Установка требует соблюдения правил электромонтажа: фиксация на рейке должна быть плотной, затяжка винтов - равномерной, без перекосов. Обязательно отключите питание перед работой.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует соответствие требованиям безопасности, долговечности и предсказуемости срабатывания. Конструкция имеет класс защиты IP30 - недоступна для случайного прикосновения к токоведущим частям. Защита по минимальному напряжению предотвращает запуск оборудования при просадке сети, что особенно важно для чувствительных промышленных процессов.

Преимущества

• Точная настройка тока перегрузки (50,4–63 А) минимизирует ложные отключения
• Высокая отключающая способность (16 кА) обеспечивает безопасность даже при серьёзных авариях
• Встроенные индикаторы позволяют быстро диагностировать причину отключения - перегрузка или КЗ
• Поддержка моторного привода - возможность дистанционного управления и интеграции в системы автоматизации
• Гибкость монтажа: совместим с DIN-рейкой и монтажными платами
• Устойчивость к широкому диапазону температур - надёжная работа в суровых условиях

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Степень защиты IP30 не обеспечивает защиту от брызг и влаги - не устанавливать в сырых местах без дополнительного корпуса
• Не рекомендован для частого ручного включения/отключения более 10 раз в день - возможен износ механизма
• Требуется точная настройка тока перегрузки; некорректная настройка может привести к повреждению оборудования
• Не подходит для цепей постоянного тока - только переменный ток 400 В

Примеры использования

• Щитовая автоматики на заводе: защита двигателей конвейерной линии
• Распределительный щит цеха: отключение питания при перегреве или КЗ
• Система водоснабжения: защита насосов от скачков тока
• Оборудование с частотным преобразователем: координированная защита с учётом пусковых токов

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 63 А, а пусковые токи (например, при запуске двигателя) не превышают 630 А - иначе будет ложное срабатывание
• Для удобства обслуживания используйте индикатор отключения - он показывает, было ли отключение вызвано перегрузкой или КЗ
• При использовании моторного привода убедитесь, что источник управления совместим с типом входного сигнала (24 В DC/AC)
• Проверьте посадочные размеры перед монтажом - хотя устройство стандартизировано, старые шкафы могут иметь нестандартные рейки
• Не закрывайте автомат герметичными крышками - нужен свободный теплообмен для корректной работы теплового расцепителя
• При работе в условиях низких температур (+5…–5 C) дайте устройству время на термостабилизацию после включения
