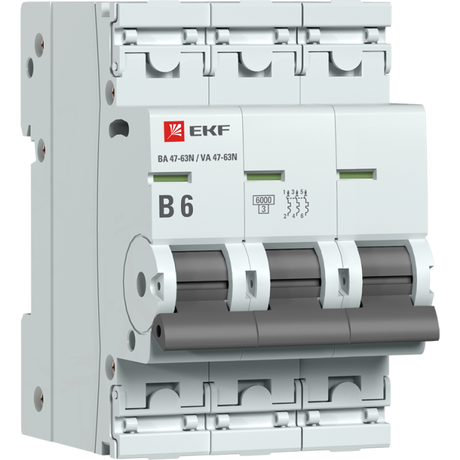

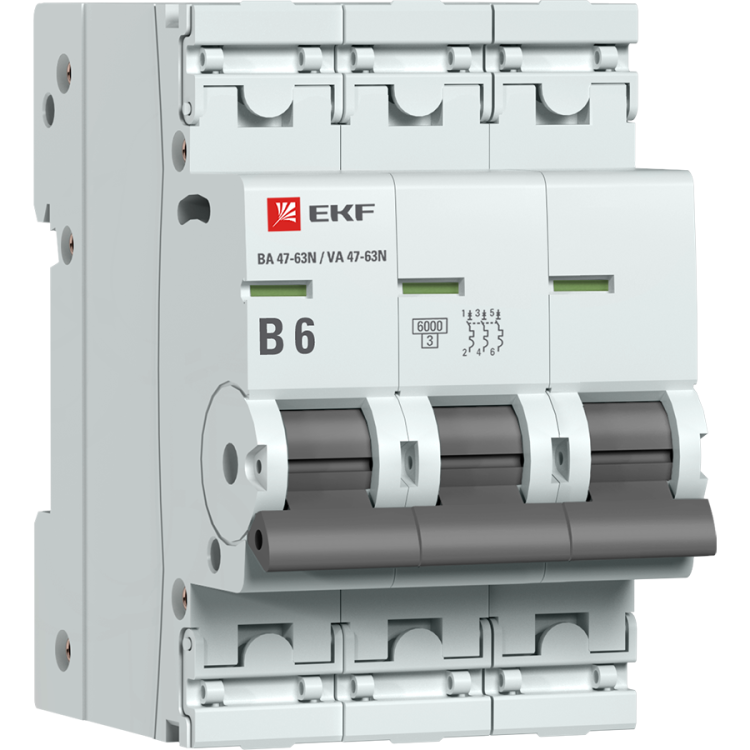

Автоматический выключатель 3P 6А (B) 6кА ВА 47-63N PROxima - M636306B EKF

Автоматический выключатель ВА 47-63N PROxima EKF — трёхполюсный устройство на 6 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima EKF защищает цепи переменного тока с частотой 50 Гц от сверхтоков — перегрузок и коротких замыканий. Применяется в бытовых и промышленных электроустановках: для защиты групповых линий освещения, розеток, маломощного оборудования. Особенно эффективен там, где нагрузка имеет плавный пуск — например, в системах отопления, насосах, светильниках с ЭПРА.

Технические характеристики

• Номинальный ток: 6 А — допустимый постоянный ток без срабатывания
• Количество полюсов: 3 — одновременное отключение всех фаз
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц — для сетей России и стран СНГ
• Сечение провода: 1–16 мм² — совместим с медными проводами стандартного сечения
• Модульная ширина: 3 модуля — занимает 54 мм в щите (стандарт DIN)
• Глубина монтажа: 50 мм — требует минимального свободного пространства за рейкой
• Рабочая температура: от –25 °C до +50 °C — подходит для неотапливаемых помещений
• Степень защиты IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 — рассчитан на нормальные условия внутри помещений
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Удобный двухпозиционный зажим позволяет легко зафиксировать выключатель на рейке без инструментов. Для подключения используются винтовые клеммы, доступ к которым закрывается пластиковыми крышками — они предотвращают случайное прикосновение и позволяют опломбировать аппарат. Монтаж возможен в любых типах щитов, совместим со всеми популярными сериями DIN-реек. Глубина 50 мм позволяет использовать даже компактные корпуса.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima EKF соответствует требованиям ГОСТ IEC 60898-1 — международному стандарту для квартирных и аналогичных распределительных устройств. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» — включен, «OFF» — отключен. Это снижает риск ошибок при обслуживании. Пластиковые крышки на клеммах повышают безопасность при работе рядом с щитом.

Преимущества

• Усиленный корпус с дополнительными заклёпками — повышенная механическая прочность
• Индикатор состояния контактов — наглядное определение включено/выключено без вскрытия
• Закрываемые клеммы — безопасность и возможность пломбировки
• Надёжная рукоятка — лёгкое управление даже в условиях ограниченного доступа
• Долгий срок гарантии — 7 лет, что выше среднего для рынка

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях — степень защиты IP20 не защищает от воды и пыли
• Не подходит для защиты мощных двигателей или оборудования с высоким пусковым током — характерistica B слишком чувствительна; для таких задач нужна характеристика C или D
• Не используется в цепях постоянного тока — только для AC 50 Гц
• Требует наличия DIN-рейки — не монтируется на стену или в боксы без рейки

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение осветительных цепей в подъезде
• Щитовая защита для теплого пола, вентиляторов, насосов
• Дополнительный автомат в распределительном щите дома

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода: для 6 А достаточно 2,5 мм², но можно подключить и до 16 мм² — важно правильно затянуть винты
• При установке в щит с плотным расположением других аппаратов учтите глубину 50 мм — не забудьте про место для проводов
• Цветовой индикатор помогает отличить отключение по аварии от ручного отключения — используйте его для диагностики
• Пломбировка через крышки клемм обязательна для энергонадзора — сохраняйте эти крышки при монтаже
• Эта модель — часть обновлённой серии PROxima: если вам нужны запчасти или аналоги — ориентируйтесь на артикулы ВА 47-63N, а не старых версий ВА 47-63
