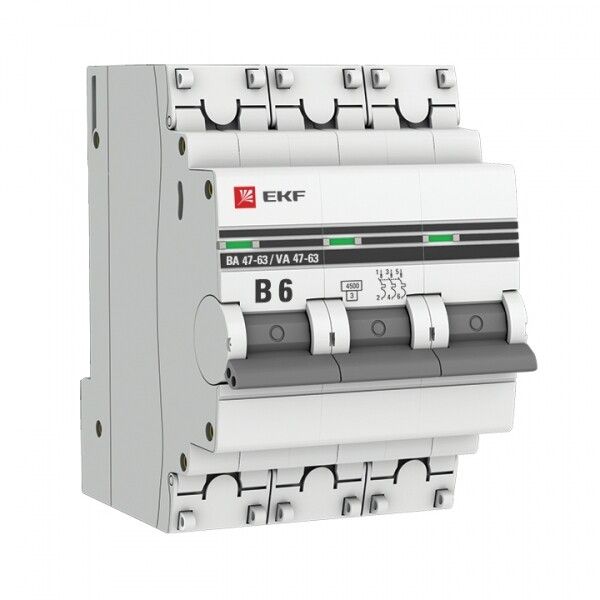

Автоматический выключатель 3P 6А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-06B-pro

Автоматический выключатель модульный 3-полюсный 6А тип B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей в бытовых и общественных помещениях от перегрузок и коротких замыканий. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надёжную работу на DIN-рейке, совместим с современными щитами и оснащён функциями безопасности, характерными для профессионального уровня.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 6А тип B 4,5кА ВА 47-63 используется для защиты групповых линий в жилых домах, офисах, школах и других объектах с однофазным или трёхфазным питанием. Подходит для нагрузок с умеренным пуском — освещение, розеточные группы, бытовые приборы. Применяется в распределительных щитах, где требуется одновременная отсечка всех трёх фаз при аварии.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который выключатель может держать без срабатывания;
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока (AC);
• Номинальная отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, идеален для бытовых устройств с мягким пуском (например, лампы, компьютеры);
• Количество полюсов: 3 — отключает все три фазы одновременно;
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную изоляцию даже при кратковременных скачках;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ и защищающая оборудование;
• Поперечное сечение провода: 1–25 мм² — позволяет подключить медные провода от тонких до толстых;
• Степень защиты IP20 — предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли;
• Рабочая температура: –25…+50 °C — работает в большинстве помещений, включая неотапливаемые;
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным грозовым импульсам;
• Потери мощности: 6,2 Вт — минимальные потери при работе, снижают нагрев в щите;
• Ширина: 3 модуля (54 мм) — занимает стандартное место на DIN-рейке;
• Глубина монтажа: 41 мм — требует минимум места внутри щита;
• Частота: 50 Гц — рассчитан на российские и европейские сети;
• Климатическое исполнение: УХЛ4 — допускает эксплуатацию в условиях повышенной влажности и колебаний температур;
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 6А тип B 4,5кА ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его внизу рейки и зафиксировать верхнюю часть. Все три полюса имеют одинаковый вход/выход — подключение проводов выполняется сверху или снизу, согласно схеме щита. Пластиковые крышки на винтах позволяют запечатывать выключатель после монтажа — это важно для объектов с ограниченным доступом. Максимальное сечение провода — 25 мм²; для более толстых кабелей потребуется переходник или другой выключатель.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1), что подтверждает соответствие требованиям безопасности для бытового использования. Класс токоограничения 3 и номинальное импульсное напряжение 4 кВ обеспечивают защиту от внутренних и внешних перенапряжений. Цветовой индикатор на передней панели показывает состояние: «вкл» — зелёный, «откл» — красный. Конструкция с усиленными заклёпками и герметичными крышками исключает самопроизвольное открывание корпуса и несанкционированное вмешательство.

Преимущества

• Улучшенная механическая прочность корпуса благодаря дополнительным заклёпкам — меньше риск деформации при длительной эксплуатации;
• Пластиковые крышки на зажимах — повышают безопасность при обслуживании и позволяют пломбировать устройство;
• Цветовая индикация состояния — легко определить, включен ли выключатель, не вскрывая щит;
• Низкий уровень потерь мощности — снижает нагрев в распределительном щите;
• Длинная гарантия (7 лет) — указывает на уверенность производителя в качестве;
• Совместимость с другими элементами серии PROxima — можно собирать компактные и унифицированные щиты.

Ограничения применения

• Не предназначена для работы во влажных или пыльных местах вне щита — степень защиты IP20 не защищает от брызг и пыли;
• Не подходит для оборудования с высоким пусковым током (например, крупные насосы, компрессоры) — характеристика B менее устойчива к импульсам, чем C или D;
• Только для переменного тока — нельзя использовать в цепях постоянного тока;
• Не рекомендуется для промышленных систем с высокой частотой включений — предназначен для стационарного режима, не для частого ручного управления.

Примеры использования

• Защита трёхфазной розеточной группы в мастерской;
• Отключение всей трёхфазной линии питания кухонного оборудования в кафе;
• Щиток в многоквартирном доме — отдельный автомат на каждую квартиру с трёхфазным вводом;
• Освещение в административном здании, где необходимо одновременное отключение всех фаз при аварии.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение подключаемого кабеля было в пределах 1–25 мм² — слишком толстый провод не войдёт в зажим;
• При сборке щита используйте маркировочные бирки — каждый полюс имеет отдельный выход, и путаница может вызвать ошибки;
• Если нужна защита от влаги — устанавливайте выключатель только внутри закрытого щита с классом защиты IP54 или выше;
• Для систем с частыми включениями (например, кондиционеры) лучше выбрать характеристику C вместо B — ВА 47-63 есть и в этом варианте;
• После монтажа обязательно закройте винты пластиковыми крышками — это обязательное условие для пломбировки и контроля доступа.
