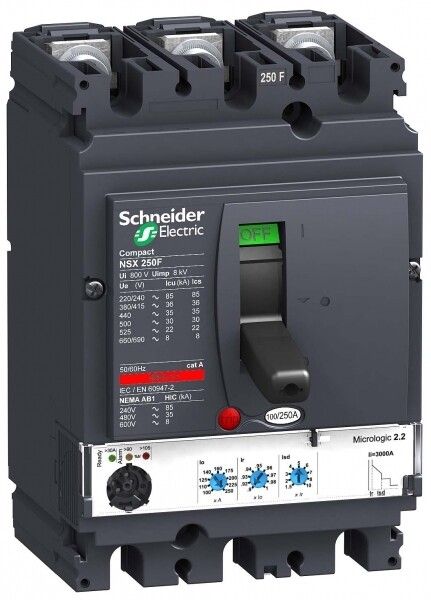

Автоматический выключатель Compact NSX250F Micrologic 2.2 250А 3P Systeme Electric(Schneider-Electric)

Аналоги автоматического выключателя Compact NSX250F Systeme Electric(Schneider-Electric) (5)

Автомат TS250N ETS23 250А 3п 50кА LS Electric	28 шт.	46 657,72 ₽	шт.	от 16 дней
Автоматический выключатель OptiMat D250N-MR1-У3 250А 40кА КЭАЗ	8 шт.	40 672,02 ₽	шт.	от 1 дня
Автоматический выключатель ВА88-35 MP 211 250А 35кА IEK (ИЭК)	10 шт.	21 136,21 ₽	шт.	от 1 дня
Автомат ВА88-35 MASTER 250А 35кА 3п IEK (ИЭК)	82 шт.	12 052,14 ₽	шт.	от 4 дней
Автоматический выключатель DPX3 250 - эл. расцепитель 36 кА 400 В~ 3П А \| 420339 Legrand	4 шт.	32 991,11 ₽	шт.	от 3 дней

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Автоматический выключатель Compact NSX250F Micrologic 2.2 250А 3P Systeme Electric(Schneider-Electric) больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Силовой автоматический выключатель Compact NSX250F с электронным расцепителем Micrologic 2.2 предназначен для защиты трехфазных цепей переменного тока до 690 В с номинальным током 250 А от перегрузок и коротких замыканий. Модель оснащена базовым электронным расцепителем, обеспечивающим защиту по перегрузке (L), короткому замыканию (S) и мгновенному отключению (I), а также функцию измерения параметров сети, что отличает её от простых термомагнитных аналогов внутри серии NSX. Выключатель имеет стационарное исполнение с ручным приводом и крепится на монтажную плату, что исключает возможность установки в качестве выкатного элемента без дополнительных аксессуаров. Предельная отключающая способность составляет 36 кА при напряжении 380–415 В, при этом гарантированное восстановление работоспособности (Ics) равно 100% от Icu, что критично для систем с высокой плотностью тока. Конструкция допускает присоединение кабелей сечением до 300 мм² через винтовые зажимы, обеспечивая надежность контакта в промышленных распределительных щитах. Степень защиты IP40 и климатическое исполнение УХЛ4 позволяют эксплуатировать устройство в отапливаемых помещениях с температурой от -35 до +70 °C. Выбор именно этой модификации оправдан, когда требуется не просто отключение цепи, но и точная настройка уставок срабатывания, а также мониторинг тока и напряжения без подключения внешних измерительных приборов.

Технические характеристики автоматического выключателя NSX250F 3P

Бренд

Systeme Electric(Schneider-Electric)

Глубина

192 мм.

Ширина

120 мм.

Высота

136 мм.

Вес

1.9639 кг.

Род тока

Переменный (AC)

Исполнение

Стационарное

Напряжение

690 В

Вид привода

Ручной

Тип изделия

Выключатель автоматический в литом корпусе

Способ монтажа

Монтажная плата

Степень защиты

IP40

Тип управления

Рычаг

Номинальный ток

250 А

Тип подключения

Винтовое

Тип расцепителя

Электронный

Сфера применения

Промышленное\Compact NSX

Номин. напряжение

690 В

Степень защиты (IP)

IP30

Количество полюсов

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Нормативный документ

МЭК 60947-2 (ГОСТ Р 50030.2-99)

Номинальное напряжение

220-690 В

Тип элемента управления

Рычажковый (перекидной рычаг)

Климатическое исполнение

УХЛ4

Тип управляющего элемента

Поворотная рукоятка

Количество силовых полюсов

Моторный привод встроенный

Нет

Диапазон рабочих температур

от -35 до +70

Моторный привод опционально

Да

Номин. продолжительный ток Iu

250 А

Тип подключения силовой цепи

Винтовое соединение

Тип дополнительного расцепителя

Нет

Диапазон уставки тока расцепления

225 А

Предельная отключающая способность

85/36/35/30/22/8 кА

Вид подключения главной электрич. цепи

Подключение спереди

Тип подключения силовой электрич. цепи

Винтовое соединение

Встроенная защита от замыканий на землю

Нет

С расцепителем минимального напряжения

Нет

Максимальное сечение подключаемого кабеля

300 мм2

Возможность установки индикатора отключения

Нет

Подходит для монтажа на DIN-рейку (с Ω-профилем)

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц

36 кА

Номинальная отключающая способность (AC) (IEC/EN 60898)

36 кА

Диапазон краткосрочной задержки расцепителя короткого замыкания

2500 А

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания

3000 А

Сертификаты

Сертификат EAC

PDF

Сертификат соответствия

PDF

Свидетельство о типовом одобрении

PDF

Свидетельство о типовом одобрении

PDF

Декларация ЕАС

PDF

Декларация ЕАС

PDF

Декларация ЕАС

PDF

Свидетельство о типовом одобрении

PDF
