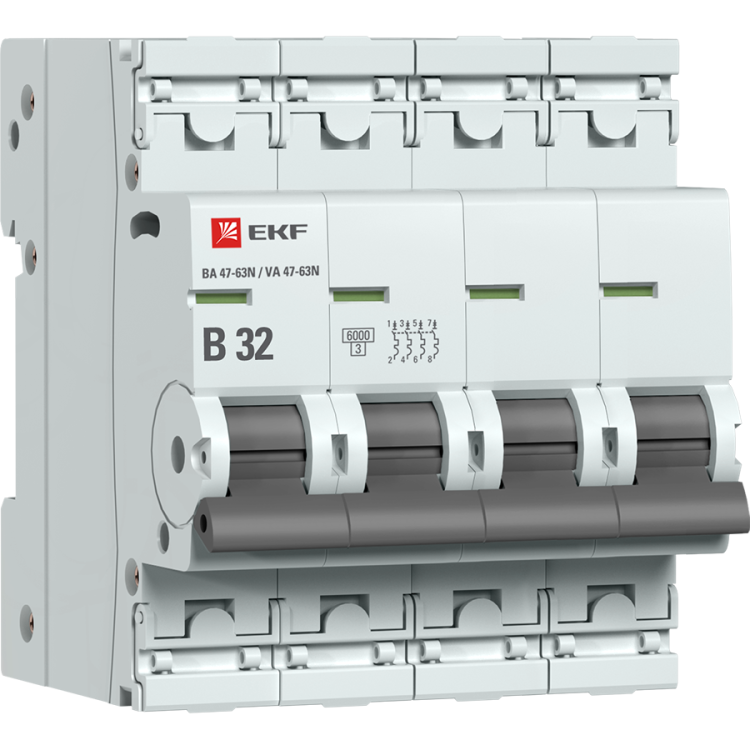

Автоматический выключатель 4P 32А (B) 6кА ВА 47-63N PROxima - M636432B EKF

Автоматический выключатель ВА 47-63N PROxima - четырёхполюсный коммутационный аппарат на 32 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой, имеет повышенную степень механической прочности и индикацию положения контактов, что делает его подходящим решением для распределительных щитов в жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima используется для защиты групповых и фидерных цепей переменного тока частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, административных зданий, производственных помещений и объектов инфраструктуры. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для систем TN-S и TT, где требуется полное отключение нулевого провода.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой нагрузки (освещение, розетки, малые приборы)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальное импульсное напряжение: 4 кВ - устойчив к высоковольтным скачкам
• Частота: 50 Гц
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Сечение подключаемых проводов: 1–16 мм2 - подходит для медных проводов стандартных сечений
• Ширина по модулям: 4 М (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Рабочий диапазон температур: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Автоматический выключатель ВА 47-63N PROxima устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство зацепом на рейке и плотно затянуть винты зажимов. Клеммы выполнены в виде двухпозиционного зажима - позволяет подключить один провод в основной позиции или два провода меньшего сечения в дополнительном углублении. Пластиковая крышка над клеммами предотвращает случайное прикосновение и даёт возможность пломбировки - важна для энергонадзора и контроля доступа.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем пыли и невысокой влажностью. Отсутствие защиты выше IP20 ограничивает применение во влажных и запылённых местах без дополнительной защиты корпуса.

Преимущества

• Усиленный корпус с дополнительными заклёпками повышает долговечность и снижает риск деформации при длительной эксплуатации
• Цветовой индикатор на передней панели показывает реальное состояние контактов - «ON/OFF» видно даже при закрытом щите
• Удобная рукоятка обеспечивает чёткий ход включения/выключения, снижает усилие при управлении
• Пластика крышка над клеммами исключает несанкционированное вскрытие и позволяет использовать пломбы
• Долгий гарантийный срок - 7 лет - свидетельствует о высокой надёжности сборки

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для улицы, подвалов, производств с технологической пылью
• Характеристика B не рекомендована для мощных двигателей или оборудования с высоким пусковым током - лучше выбрать C или D
• Запрещено подключать провода меньше 1 мм2 или больше 16 мм2 - возможен перегрев или плохой контакт
• Не рассчитан на постоянную работу при температуре ниже –25 C или выше +50 C - требует термоконтроля в экстремальных условиях

Примеры использования

• Защита группы розеток в квартире с несколькими потребителями (например, кухня + ванная)
• Отключение всех фаз и N ввода в многоквартирный дом или офисный этаж
• Щитовое оборудование на производстве для питания осветительных и слаботочных цепей
• Распределительный щит в тепличном комплексе, где нужен полный разрыв цепи по всем проводникам

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или таблицу, чтобы не перегрузить клемму
• При подключении нескольких проводов в одну клемму - убедитесь, что они одного типа и сечения; не смешивайте алюминий и медь
• Используйте пломбу через крышку клемм, особенно если щит находится в общественной зоне или под контролем Энергонадзора
• При замене старого автомата - сравните глубину монтажа (50 мм); некоторые модели требуют большего пространства
• Для цепей с двигателями, насосами или компрессорами выбирайте автомат с характеристикой C, а не B - иначе будет ложное срабатывание
