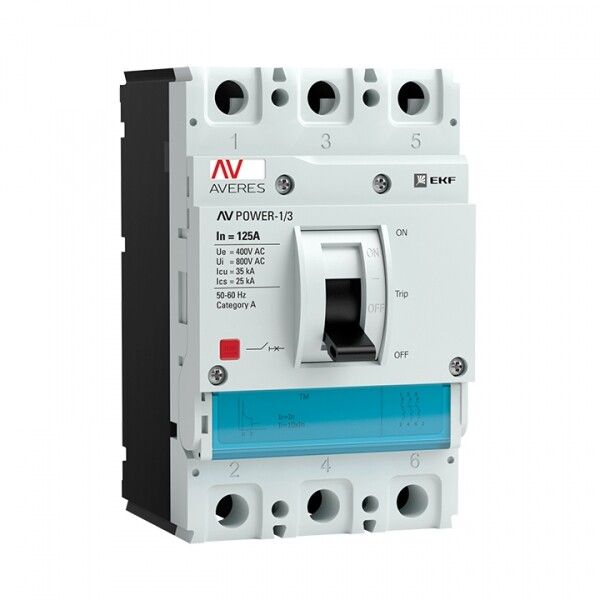

Автоматический выключатель AV POWER-1/3 125А 35kA TR | mccb-13-125-TR-av EKF

Автоматический выключатель AV POWER-1/3 125А 35кА TR от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, особенно в промышленных системах с двигателями. Модель выполнена в компактном корпусе с болтовым подключением и оснащена моторным приводом, что делает её удобной для автоматизированных решений. Артикул mccb-13-125-tr-av соответствует серии AV-POWER.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 125А 35кА TR используется для защиты распределительных сетей и электродвигателей в условиях промышленного оборудования. Он обеспечивает безопасное отключение при превышении допустимого тока или аварийном КЗ. Подходит для установки в щитах на производстве, на конвейерах, насосных станциях, вентиляционных системах и других объектах с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 125 А (без возможности регулировки - фиксированная настройка)
• Отключающая способность: 35 кА - способен гасить мощные дуги при серьёзных КЗ
• Защита от короткого замыкания: срабатывает при токе 1250 А (10× I_n)
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: комбинированный - тепловой (для перегрузки) + электромагнитный (для КЗ)
• Степень защиты: IP30 - предохраняет от доступа пальцев и твердых предметов, но не от воды
• Максимальное сечение кабеля: 70 мм2 - поддерживает крупные медные проводники
• Способ монтажа: на монтажную плату ( DIN-рейку не поддерживается)
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, умеренный климат с повышенной влажностью
• Индикатор отключения: да - визуально показывает положение рычага
• Указатель расцепления: да - отличает аварийное отключение от ручного
• Моторный привод: есть - позволяет удалённо управлять включением/отключением через внешний механизм
• Тип подключения: болтовое - требует затяжки клемм гаечными ключами
• Гарантия: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

AV POWER-1/3 125А 35кА TR монтируется исключительно на специализированную монтажную плату - не совместим с DIN-рейками. Для установки требуется свободное место под корпус и доступ к задней части для подключения кабелей. Болтовые зажимы рассчитаны на кабели сечением до 70 мм2; важно соблюдать момент затяжки, указанный в руководстве, чтобы избежать оплавления или плохого контакта. Моторный привод подключается отдельно - нужен источник питания 24–230 В AC/DC и управление по сигналу. Расцепители не меняются пользователем - они встроены и унифицированы внутри корпуса, но серия AV-POWER позволяет заменить весь модуль при необходимости.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 125А 35кА TR соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Это гарантирует надёжность срабатывания, термическую стойкость и механическую прочность. Индикация состояния и указатель расцепления повышают безопасность обслуживания - можно точно определить причину отключения. IP30 не защищает от влаги - не применяйте в сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сложных промышленных сетей с большими токами КЗ
• Фиксированный номинал 125 А - минимум настроек, максимальная надёжность
• Встроенная защита от перегрузки и КЗ - два уровня безопасности в одном устройстве
• Моторный привод - позволяет интегрировать в системы АСУ ТП без ручного вмешательства
• Длительная гарантия (10 лет) - свидетельство качества сборки и материалов
• Чёткая индикация - снижает время диагностики отказов

Ограничения применения

• Не подходит для монтажа на DIN-рейку - требует специальной платформы
• IP30 - нельзя использовать во влажных средах, на улице или в местах с брызгами воды
• Номинальный ток фиксирован - нельзя настраивать ниже 125 А, не подходит для нагрузок менее 80–90 А
• Нет возможности замены расцепителя - если требуется другая характеристика, придётся менять весь аппарат
• Подходит только для переменного тока - не работает в DC-сетях

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного привода конвейера
• Воздушные компрессоры с двигателем 75–90 кВт
• Циркулярные пилы и металлообрабатывающие станки
• Системы водоснабжения с насосами 55–90 кВт
• Распределительные пункты в производственных цехах с токами до 125 А

Практические советы

• Проверьте перед монтажом, что ваша монтажная плата имеет правильные крепёжные отверстия - размеры устройства стандартизованы, но не универсальны
• При использовании моторного привода убедитесь, что управляющее реле или контроллер имеют достаточную мощность для срабатывания
• Не используйте кабели меньше 16 мм2 - малое сечение может вызвать нагрев при 125 А
• При первом запуске проверьте работу индикатора отключения - он должен четко переходить в положение “выкл” при срабатывании
• Для длительной работы в условиях повышенной влажности (например, в цехах с мойкой) установите AV POWER-1/3 125А 35кА TR внутрь закрытого шкафа с классом защиты IP54+
• Не путайте с бытовыми автоматами - этот аппарат проектировался для промышленной эксплуатации, где важна долговечность, а не цена
