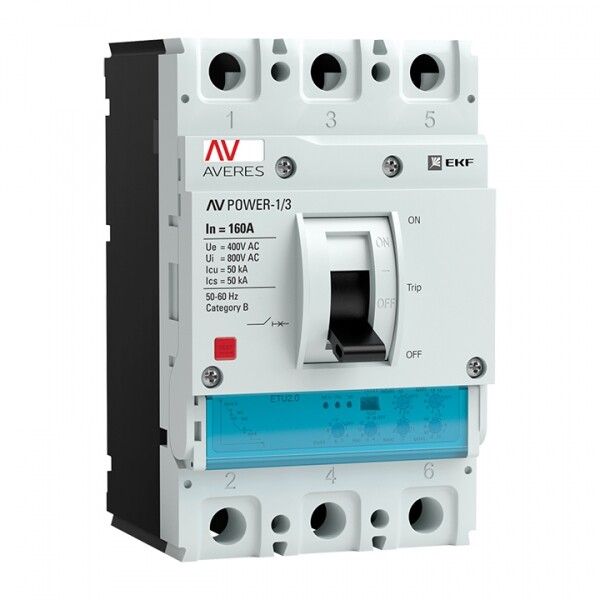

Автоматический выключатель AV POWER-1/3 160А 50kA ETU2.0 | mccb-13-160-2.0-av EKF

Автоматический выключатель AV POWER-1/3 160А 50кА ETU2.0 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель с электронным расцепителем ETU2.0 обеспечивает точную настройку порогов срабатывания, а наличие моторного привода упрощает удалённое управление. Артикул mccb-13-160-2.0-av соответствует серийному решению AV-POWER, рассчитанному на жесткие условия эксплуатации.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 160А 50кА ETU2.0 используется для защиты трёхфазных силовых цепей в промышленных объектах. Он защищает распределительные сети и электродвигатели от повреждений из-за длительной перегрузки или аварийного короткого замыкания. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других системах с высокими токами нагрузки. Применяется там, где требуется надёжная и настраиваемая защита, а не просто коммутация.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальная отключающая способность: 50 кА - способность безопасно отключить сверхток при КЗ, даже при максимальной мощности сети
• Номинальное напряжение: 400–690 В AC - работает в сетях среднего напряжения, включая 400 В и 660 В
• Тип расцепителя: Электронный ETU2.0 - позволяет точно задавать времятоковые характеристики, отличается от тепловых аналогов повышенной чувствительностью и гибкостью
• Диапазон настройки защиты от перегрузки: 64–160 А - можно выбрать порог срабатывания в пределах 40–100% от номинала
• Диапазон защиты от КЗ: 320–2240 А - настраивается в 2–14 раз выше номинального тока, что покрывает большинство типичных КЗ в промышленных сетях
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; требует установки внутри закрытого шкафа
• Максимальное сечение кабеля: 70 мм2 - поддерживает крупные медные или алюминиевые проводники
• Тип подключения: Болтовое - надёжное механическое соединение, требует правильного момента затяжки
• Способ монтажа: На монтажную плату - устанавливается на DIN-рейку или специальную раму, не является встраиваемым
• Климатическое исполнение: УХЛ3.1 - допускает работу при температуре от −25C до +40C и в условиях повышенной влажности, характерных для промышленных помещений
• Гарантийный срок: 10 лет (120 месяцев) - один из самых длинных в классе
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствие международным требованиям к аппаратам категории MCCB

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 160А 50кА ETU2.0 совместим с любыми расцепителями серии AV-POWER того же форм-фактора - можно заменить ETU2.0 на другой тип (например, ETU4.0) без изменения корпуса. Для монтажа требуется свободное место на DIN-рейке шириной не менее 84 мм. Подключение выполняется болтовым зажимом - важно соблюдать момент затяжки, указанный в руководстве, чтобы избежать перегрева. Индикатор отключения и указатель расцепления позволяют визуально определить причину отключения (ручное или автоматическое). Моторный привод подключается дополнительно через внешний контроллер - он не встроен, но предусмотрен конструкцией.

Безопасность и стандарты

AV POWER-1/3 160А 50кА ETU2.0 соответствует ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует безопасность при работе в промышленных условиях. Наличие индикации положения и расцепления снижает риск случайного включения. IP30 не обеспечивает защиту от брызг - поэтому устройство обязательно должно быть установлено в закрытом электрощите. Отключение при КЗ происходит быстрее 20 мс, что минимизирует термические повреждения оборудования.

Преимущества

• Электронный расцепитель ETU2.0 даёт точную настройку двухступенчатой защиты - перегрузка и КЗ регулируются независимо
• Поддержка моторного привода позволяет интегрировать выключатель в системы АСУ ТП и дистанционного управления
• Унифицированная конструкция расцепителя упрощает сервис и замену - не нужна замена всего аппарата
• Высокая отключающая способность (50 кА) делает его подходящим для сетей с большой короткозамкнутой мощностью
• Длительная гарантия (10 лет) говорит о высокой надёжности компонентов

Ограничения применения

• Не предназначен для частых включений - рекомендовано не более 10–15 включений в час
• IP30 исключает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или во влажных помещениях без дополнительной защиты
• Требуется внешнее питание для работы моторного привода - без него функция дистанционного управления недоступна
• Не подходит для защиты однофазных цепей или слаботочных систем - только трёхфазные силовые сети
• Нет встроенной связи с сетью - для передачи сигналов нужны внешние интерфейсы (не поддерживает Modbus или Ethernet)

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями мощностью до 75 кВт
• Коммутирование и защита насосной группы в водопроводной станции
• Щит питания конвейерной линии с частотными преобразователями
• Распределительный пункт на заводе с напряжением 660 В

Практические советы

• Выбирая AV POWER-1/3 160А 50кА ETU2.0, проверьте, что расчетный ток нагрузки не превышает 80% от номинала (до 128 А) для долгой службы
• При настройке защиты от перегрузки используйте реальный рабочий ток двигателя, а не его номинальный - часто они различаются
• Для монтажа используйте только качественные болты и шайбы - плохой контакт вызывает нагрев и выход из строя
• Если нужна дистанционная коммутация - заранее подготовьте источник питания 24 В DC для моторного привода
• Проверяйте посадочные размеры перед заказом - хотя модель унифицирована, другие серии могут иметь другую ширину
• Обязательно сохраняйте документацию по настройкам расцепителя - при сбросе параметров восстановить их будет сложно
