Автоматический выключатель AV POWER-2/3 160А 35kA TR | mccb-23-160-TR-av EKF

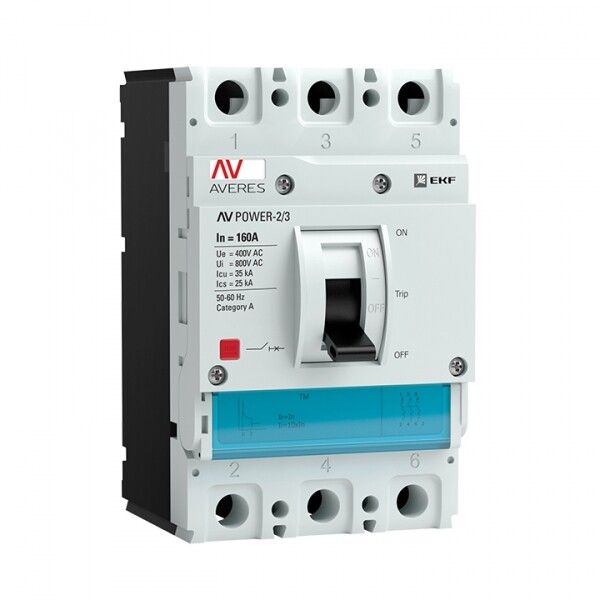

Автоматический выключатель AV POWER-2/3 160А 35кА в литом корпусе - это надёжное коммутационное и защитное устройство серии AV POWER от EKF, предназначенное для защиты промышленных электросетей и двигателей от перегрузок и коротких замыканий. Артикул mccb-23-160-tr-av соответствует требованиям ГОСТ Р 50030.2-2010 и рассчитан на работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Автоматический выключатель AV POWER-2/3 160А 35кА в литом корпусе используется для:

• защиты распределительных сетей переменного тока 400 В, 50 Гц;
• защиты электродвигателей от перегрузок и коротких замыканий;
• редких операций включения и отключения нагрузки вручную.

Подходит для промышленных объектов: цехов, насосных станций, конвейерных линий, систем вентиляции и других установок с высокими токами. Может использоваться в составе щитового оборудования на монтажной плате.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 160 А
• Номинальная отключающая способность: 35 кА - способен безопасно отключить максимальный ток короткого замыкания этого уровня
• Число полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Диапазон регулировки тока КЗ: 1600 А - можно настроить чувствительность срабатывания при коротком замыкании
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли
• Максимальное сечение кабеля: 95 мм2 - допустимо подключение мощных силовых кабелей
• Тип подключения: болтовое - надёжное механическое соединение через зажимы
• Тип привода: рычажковый - удобное управление вручную
• Индикация расцепления: есть - визуальный сигнал при срабатывании
• Моторный привод: да - возможно подключение внешнего привода для удалённого управления
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и повышенной влажности
• Гарантия: 10 лет (120 месяцев)
• Норматив: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-2/3 160А 35кА в литом корпусе устанавливается на монтажную плиту. Подключение осуществляется через болтовые зажимы - требуется грамотное затягивание с соблюдением момента, чтобы избежать нагрева контактов.

Устройство совместимо с другими компонентами серии AV POWER: расцепители можно менять без замены всего аппарата благодаря унифицированному размеру модуля. Это снижает время обслуживания и стоимость ремонта.

Не требует специальных направляющих или DIN-рейки - монтаж выполняется на плоскую поверхность с креплением через отверстия в корпусе.

Безопасность и стандарты

Автоматический выключатель AV POWER-2/3 160А 35кА в литом корпусе соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Имеет двухступенчатую защиту: тепловую - для длительных перегрузок, электромагнитную - для мгновенного отключения при КЗ.

Индикатор расцепления позволяет быстро определить причину отключения - перегрузка или КЗ - что ускоряет диагностику. Наличие моторного привода обеспечивает безопасное дистанционное управление в труднодоступных местах.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных сетей с большими токами КЗ
• Настройка порога срабатывания по КЗ (до 1600 А) - точная адаптация под конкретную нагрузку
• Возможность замены расцепителей - экономия на сервисе и гибкость в проектировании
• Долгий гарантийный срок - 10 лет свидетельствуют о долговечности конструкции
• Поддержка моторного привода - готов к автоматизации
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных помещениях, на улице или там, где возможен контакт с брызгами воды или пылью
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или блокировки без внешних решений
• Только болтовое подключение - не подходит для быстрого монтажа на DIN-рейку
• Не предназначен для частых включений - рекомендовано не более нескольких раз в день

Примеры использования

• Защита главного входа в промышленный щит с питанием 400 В
• Отключение двигателя насоса мощностью до 80 кВт
• Контроль питания конвейерной линии в пищевой промышленности
• Распределительный автомат в цехе с высокими пусковыми токами

Практические советы

• При выборе убедитесь, что расчетный ток КЗ в вашей сети не превышает 35 кА - иначе аппарат не справится
• Для работы в запылённых помещениях используйте дополнительную защиту (корпус IP54 или выше)
• При подключении кабеля сечением 95 мм2 проверьте плотность затяжки болтов - недостаточное усилие вызывает нагрев
• Если нужна дистанционная блокировка - подключите моторный привод через внешний контроллер
• При замене расцепителя всегда отключайте питание и следуйте инструкции производителя - неверная установка нарушает защитные функции
• AV POWER-2/3 160А 35кА в литом корпусе - один из немногих автоматов в своей категории с возможностью настройки тока КЗ; это делает его предпочтительным для сложных проектов
