Автоматический выключатель AV POWER-2/3 250А 35kA TR | mccb-23-250-TR-av EKF

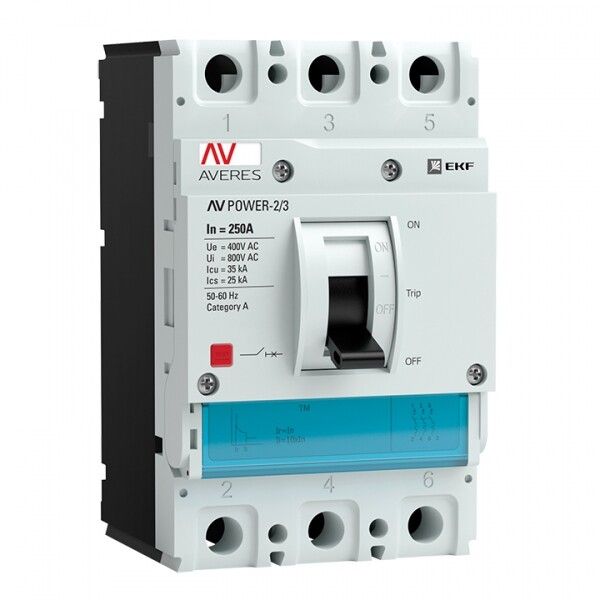

Автоматический выключатель AV POWER-2/3 250А 35кА в литом корпусе - это надёжное коммутационное устройство серии AV POWER от EKF, предназначенное для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Артикул mccb-23-250-tr-av обеспечивает стабильную работу в условиях повышенной нагрузки с номинальным током 250 А и отключающей способностью 35 кА.

Назначение и область применения

Автоматический выключатель AV POWER-2/3 250А 35кА в литом корпусе используется для:

• защиты распределительных сетей переменного тока 400 В, 50 Гц;
• защиты электродвигателей от перегрузок и КЗ;
• редких оперативных включений и отключений нагрузки вручную;
• промышленных объектов: цеха, конвейеры, насосные станции, компрессоры.

Подходит для систем, где требуется высокая надёжность и устойчивость к импульсным токам. Применяется там, где другие устройства не справляются с токами короткого замыкания выше 25 кА.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 250 А
• Номинальная отключающая способность: 35 кА - способен безопасно отключить аварийный ток до 35 тысяч ампер
• Число полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Диапазон регулировки срабатывания КЗ: 2500 А - порог срабатывания по току короткого замыкания можно задать на этом уровне
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды
• Максимальное сечение кабеля: 95 мм2 - поддерживает мощные проводники
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлическом щите
• Тип подключения: болтовое - клеммы затягиваются гаечными ключами
• Наличие моторного привода: да - возможна дистанционная коммутация через внешний привод
• Вид привода: ручной - рычажок для ручного включения/отключения
• Индикация расцепления: есть - визуальный сигнал при сработавшем автомата
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, в помещениях с умеренной влажностью
• Гарантия: 10 лет (120 месяцев)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-2/3 250А 35кА в литом корпусе монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для установки требуется:

• металлический щит с жёсткими креплениями;
• заземление корпуса через контактную площадку;
• обязательное соблюдение момента затяжки болтов - не более указанного в руководстве, чтобы избежать повреждения клемм;
• расстояние между аппаратами - минимум 10 мм для теплоотвода.

Расцепители совместимы с другими устройствами серии AV POWER - можно менять тип защиты без замены всего аппарата. Блок защиты и индикатор отключения установлены штатно, не требуют допоборудования.

Безопасность и стандарты

Автоматический выключатель AV POWER-2/3 250А 35кА в литом корпусе соответствует требованиям ГОСТ Р 50030.2-2010 и МЭК 60947-2-2006. Это гарантирует:

• безопасное отключение при токе КЗ до 35 кА;
• надёжную работу в течение 10 лет при правильной эксплуатации;
• соответствие требованиям безопасности для промышленных электроустановок.

IP30 не обеспечивает защиту от влаги - устройство нельзя использовать во влажных средах без дополнительной герметизации или в закрытых боксах.

Преимущества

• высокая отключающая способность (35 кА) - подходит для крупных промышленных объектов;
• универсальная система расцепителей - можно заменить тип защиты без замены корпуса;
• индикатор расцепления - сразу видно причину отключения;
• возможность подключения моторного привода - удобно для удалённого управления;
• долгий срок службы - 10 лет гарантии подтверждает качество сборки;
• большая площадь клемм - поддерживает кабели до 95 мм2, что снижает риск нагрева.

Ограничения применения

• не предназначен для монтажа на DIN-рейку - требует специальной платформы;
• IP30 - запрещено использование в сырых, пыльных или открытых местах без защиты;
• нет вспомогательных контактов - невозможно подключить сигнализацию или блокировки без внешних решений;
• не рассчитан на постоянное включение/отключение - только редкие операции;
• температура ниже -40C или выше +40C - выход за пределы UHL3 снижает надёжность работы.

Примеры использования

• Защита главного ввода на производственном участке с несколькими двигателями мощностью до 100 кВт;
• Щитовая распределения питания на заводе по переработке пластиков - где возможны скачки тока при старте оборудования;
• Компрессорные станции с частыми пусками - благодаря термическому расцепителю предотвращается перегрев;
• Централизованное управление насосными группами с дистанционным приводом.

Практические советы

• Выбирая автомат AV POWER-2/3 250А 35кА в литом корпусе, проверьте посадочное место на щите - оно должно точно соответствовать габаритам устройства.
• Не используйте кабель меньше 35 мм2 - малое сечение увеличивает риск перегрева при работе на пределе тока.
• При использовании моторного привода - убедитесь, что он совместим с сериями AV POWER, и правильно подключен к управляющему контуру.
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно после аварийных отключений.
• Если нужна защита от влаги - поместите автомат в герметичный бокс с классом защиты IP54 или выше.
• Для точной настройки тока срабатывания КЗ - используйте калиброванный тестер, так как заводская установка 2500 А может потребовать корректировки под конкретную нагрузку.
