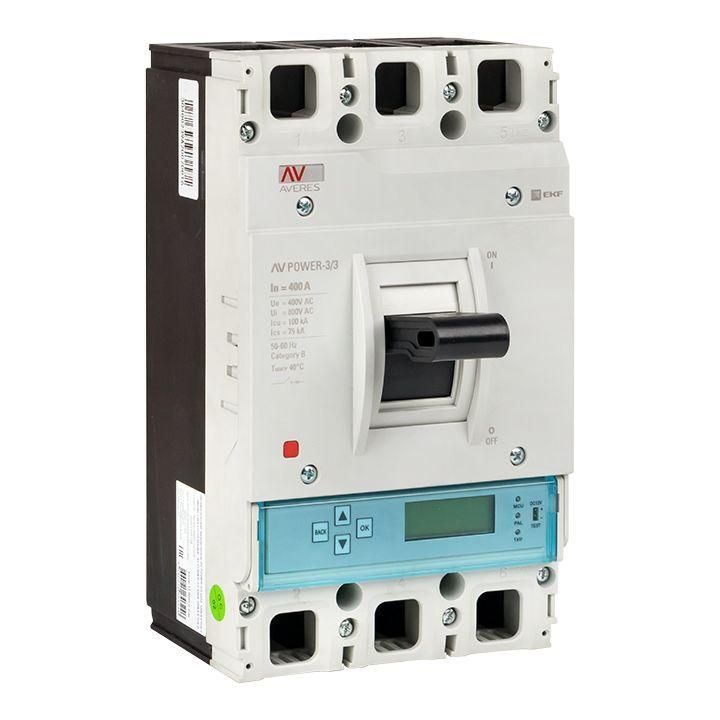

Автоматический выключатель AV POWER-3/3 400А 100kA ETU6.0 AVERES | mccb-33-400H-6.0-av EKF

Автоматический выключатель 400А 100кА AV POWER-3/3 ETU6.0 EKF - это трёхполюсное коммутационное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и надёжная работа при больших токах. Модель из серии Averes совмещает прочную конструкцию с гибкостью настройки защиты.

Назначение и область применения

Автоматический выключатель 400А 100кА AV POWER-3/3 ETU6.0 EKF предназначен для защиты силовых цепей переменного тока в промышленных системах. Подходит для использования в распределительных щитах, на вводах питания, перед крупными двигателями, конвейерами, сварочным оборудованием и другими нагрузками до 400 А. Благодаря высокой отключающей способности (100 кА) обеспечивает безопасность даже при серьёзных аварийных режимах.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях среднего напряжения, включая промышленные системы 400 В и 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от КЗ.
• Диапазон настройки защиты от перегрузки: 160–400 А - можно задать порог срабатывания по перегрузке в этом интервале.
• Диапазон регулировки расцепителя короткого замыкания: 800–5600 А - настраивается чувствительность к импульсным токам КЗ.
• Степень защиты IP30 - защищён от доступа к опасным частям инструментами, но не герметичен; требует установки в закрытых шкафах.
• Моторный привод: да - возможность подключения внешнего привода для удалённого включения/выключения.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу внутри щита.
• Подключение: болтовое - силовые кабели зажимаются болтами, что обеспечивает надёжный контакт при больших токах.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ).
• Привод: ручной, рычажковый - управление осуществляется механическим рычагом.

Совместимость и монтаж

Автоматический выключатель 400А 100кА AV POWER-3/3 ETU6.0 EKF имеет унифицированное основание, совместимое с расцепителями серии ETU6.0. Это позволяет заменить текущий расцепитель на другой тип (например, электронный или с защитой от утечек) без изменения всей конструкции. Для монтажа используется DIN-рейка или монтажная плата. Силовые клеммы рассчитаны на кабели сечением до 120 мм2. Обязательно соблюдайте момент затяжки болтов - указан в документации производителя. Наличие моторного привода требует подключения управляющего сигнала 24 В или 230 В - в комплект не входят.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей. Защита IP30 исключает случайный доступ к токоведущим частям, но не защищает от попадания воды или пыли - поэтому устройство обязательно устанавливается в закрытые электрошкафы. Указатель расцепления повышает безопасность обслуживания, позволяя оператору быстро определить причину отключения.

Преимущества

• Высокая отключающая способность (100 кА) - идеально для мест с большими потенциальными токами КЗ, например, рядом с трансформаторами.
• Гибкая настройка защит - можно точно адаптировать параметры под конкретную нагрузку, снижая риск ложных срабатываний.
• Поддержка замены расцепителей - позволяет модернизировать защиту без замены всего аппарата.
• Наличие моторного привода - удобно для автоматизации и дистанционного управления в сложных системах.
• Чёткий указатель состояния - минимизирует время диагностики после отключения.

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Требуется установка в закрытый шкаф с достаточным охлаждением - при работе на пределе тока возможен нагрев.
• Не подходит для бытовых сетей 220 В - слишком мощная и дорогая для таких задач.
• Нет встроенных вспомогательных контактов - если нужны сигналы о состоянии, необходимо использовать внешние модули.
• Не имеет функции защиты от утечек - для этой цели нужен отдельный дифференциальный автомат или замена расцепителя на модель с UZ.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 200 кВт.
• Коммутирующее устройство перед группой двигателей на конвейере (до 400 А суммарный ток).
• Щит распределения 690 В на заводе с тяжёлым оборудованием (электросварка, прессы).
• Система с автоматическим запуском - благодаря моторному приводу может интегрироваться в SCADA-систему.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - неверный монтаж вызывает перегрев.
• Настройте ток перегрузки близко к реальной рабочей нагрузке, но не выше 90% от номинала выключателя (не более 360 А при 400 А).
• Если нужна защита от утечек - выбирайте другую версию расцепителя ETU6.0 с функцией UZ, а не этот вариант.
• Для автоматизации используйте внешний привод - он подключается к базовому устройству без переделок.
• Регулярно осматривайте указатель расцепления - если он часто активируется, проверьте нагрузку и состояние контактов.
