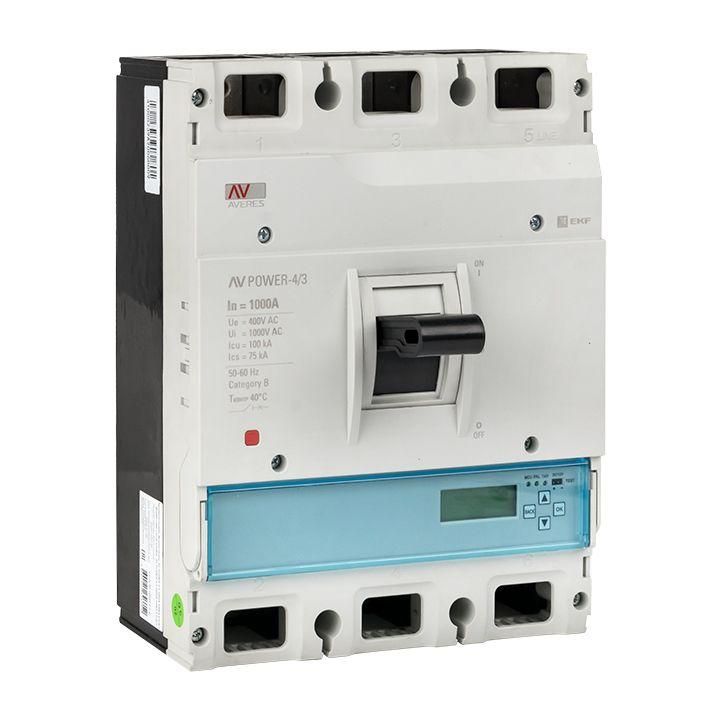

Автоматический выключатель AV POWER-4/3 1000А 100kA ETU6.0 AVERES | mccb-43-1000H-6.0-av EKF

Автоматический выключатель AV POWER-4/3 1000А 100кА ETU6.0 EKF - это трёхполюсное коммутационное устройство высокой мощности для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах, где требуется надёжная защита при больших токах и высоких токовых нагрузках. Модель из серии Averes совмещает прочную конструкцию, возможность настройки параметров защиты и совместимость с различными типами расцепителей.

Назначение и область применения

AV POWER-4/3 1000А 100кА ETU6.0 EKF предназначен для защиты силовых цепей переменного тока в промышленных объектах. Подходит для использования в системах питания крупного оборудования: промышленных станков, конвейеров, компрессоров, насосов, систем вентиляции и других потребителей с токами до 1000 А. Обеспечивает защиту от длительных перегрузок и сверхтоков при коротком замыкании. Устанавливается в распределительных щитах среднего и высокого класса, где важна точная настройка порогов срабатывания.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 100 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 400–690 В - работает в сетях с напряжением до 690 В переменного тока.
• Тип расцепителя: ETU6.0 - электронный расцепитель с программируемыми параметрами защиты.
• Диапазон настройки защиты от перегрузки: 400–1000 А - можно задать порог срабатывания при перегрузке в этом интервале.
• Диапазон настройки защиты от КЗ: 2000–14 000 А - настраивается чувствительность к токам короткого замыкания.
• Степень защиты IP30: защита от доступа к опасным частям и твёрдыми предметами более 2,5 мм; не защищён от воды.
• Моторный привод: есть - возможно подключение внешнего привода для дистанционного управления.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жёстко закрепляется в щите.
• Подключение: болтовое - силовые кабели крепятся гайками на клеммах.
• Индикация: указатель расцепления - визуально показывает причину отключения (перегрузка или КЗ).
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг.

Совместимость и монтаж

AV POWER-4/3 1000А 100кА ETU6.0 EKF использует унифицированное основание, совместимое с другими расцепителями серии Averes - можно заменить ETU6.0 на другой тип (например, термомагнитный или с защитой от утечек) без изменения корпуса. Для монтажа требуется свободное место в щите, соответствующее габаритам устройства. Болтовые клеммы требуют правильного момента затяжки - рекомендуется использовать динамометрический ключ. Наличие моторного привода позволяет подключить исполнительный механизм для автоматического включения/выключения. Установка должна выполняться в соответствии с требованиями ГОСТ Р 50030.2 и PUE.

Безопасность и стандарты

AV POWER-4/3 1000А 100кА ETU6.0 EKF соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Расцепитель ETU6.0 обеспечивает селективную защиту, снижая риск ложных срабатываний. Индикатор расцепления помогает оперативно определить причину отказа. IP30 не предусматривает защиту от брызг и влаги - устройство следует устанавливать внутри закрытых щитов с уровнем защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для зон с большой короткозамкнутой мощностью.
• Гибкая настройка параметров защиты - можно адаптировать под конкретную нагрузку.
• Универсальность основания - легко заменить расцепитель при изменении требований к защите.
• Наличие моторного привода - удобно для автоматизации и удалённого управления.
• Чёткая индикация причины отключения - ускоряет диагностику и восстановление работы.

Ограничения применения

• Не предназначена для использования вне помещений - степень защиты IP30 исключает воздействие влаги и пыли.
• Не имеет встроенных вспомогательных контактов - для сигнализации или блокировки необходимо использовать внешние модули.
• Требует профессиональной настройки - некорректные параметры могут привести к ложным отключениям или недостаточной защите.
• Не подходит для бытовых или маломощных объектов - избыточная мощность и стоимость неоправданы при токах менее 400 А.

Примеры использования

• Защита главного входа в промышленный цех с питанием от трансформатора 630 кВА.
• Коммутирующее устройство перед частотным преобразователем мощностью 500 кВт.
• Щит распределения энергии на заводе с несколькими линиями 400 В, каждая из которых нагружена до 800 А.
• Система аварийного отключения на химическом производстве с высокой вероятностью КЗ.

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону настройки (400–1000 А). Не допускайте работу при токе выше 1000 А.
• При использовании моторного привода убедитесь, что источник управления (24 В DC/AC) соответствует спецификации расцепителя.
• При замене расцепителя всегда отключайте питание и следуйте инструкции EKF - неверная установка может повредить основание.
• Для обслуживания используйте только оригинальные запчасти - сторонние комплектующие нарушают сертификацию и гарантию.
• Проверяйте момент затяжки болтов - слишком слабое крепление вызывает перегрев, слишком сильное - деформацию клемм.
