Автоматический выключатель AV POWER-4/3 1000А 100kA ETU6.2 AVERES | mccb-43-1000H-6.2-av EKF

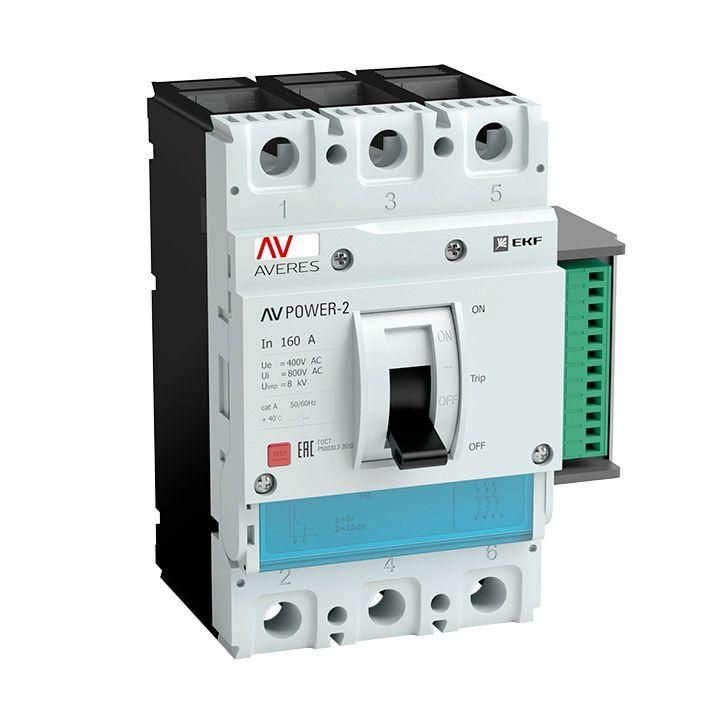

Автоматический выключатель 1000А 100кА AV POWER-4/3 ETU6.2 EKF - это трёхполюсное коммутационное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и надёжная работа при токах до 1000 А. Модель из серии Averes совмещает прочную конструкцию с гибкостью настройки защиты.

Назначение и область применения

Автоматический выключатель 1000А 100кА AV POWER-4/3 ETU6.2 EKF предназначен для защиты силовых цепей переменного тока с напряжением 400–690 В. Подходит для использования в промышленных распределительных щитах, на вводах крупных потребителей, в системах питания станков, компрессоров, насосов и других оборудования с высокими пусковыми токами. Обеспечивает безопасное отключение при аварийных ситуациях - перегрузках, коротких замыканиях и нештатных режимах работы.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА - способен прервать максимальный ток КЗ до 100 тысяч ампер
• Номинальное напряжение: 400...690 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 400...1000 А - можно задать порог срабатывания в пределах половины и максимума номинала
• Диапазон настройки защиты от КЗ: 2000...14000 А - чувствительность к короткому замыканию регулируется в 2–14 раз выше номинального тока
• Моторный привод: да - возможность удалённого включения/отключения через внешний исполнительный механизм
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату - фиксируется на жёстком основании, не требует DIN-рейки
• Подключение силовых проводов: болтовое - зажимы для медных кабелей с помощью гаек и шайб
• Индикация расцепления: есть - визуальный указатель показывает причину отключения (перегрузка или КЗ)
• Привод: ручной рычажковый - управление осуществляется механическим рычагом

Совместимость и монтаж

Автоматический выключатель 1000А 100кА AV POWER-4/3 ETU6.2 EKF имеет унифицированное основание, совместимое с другими расцепителями серии Averes. Это позволяет заменить текущий расцепитель на другой тип (например, электронный или с защитой от утечек) без изменения корпуса или крепления. Для монтажа требуется жёсткая металлическая плита с отверстиями под базовые крепёжные отверстия. Болтовые зажимы рассчитаны на кабели с площадью сечения до 185 мм2. Перед подключением проверьте соответствие диаметра жил и усилия затяжки - переусиливание повредит контактные поверхности. Моторный привод подключается дополнительно - он не встроен, но совместим с сертифицированными приводами EKF.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие индикатора расцепления обеспечивает быстрое определение причины отключения, снижая время диагностики. Высокая отключающая способность (100 кА) гарантирует безопасность даже при серьёзных авариях в сетях с малым импедансом. Однако IP30 не допускает использование в условиях повышенной влажности, пыли или открытых площадках - для таких сред необходимо применять дополнительные кожухи или щиты с более высокой степенью защиты.

Преимущества

• Гибкость настройки: широкий диапазон регулировки перегрузки и КЗ позволяет точно адаптировать защиту под конкретную нагрузку
• Унификация: одинаковый форм-фактор расцепителей упрощает сервис и замену
• Высокая отключающая способность: 100 кА - достаточна для большинства промышленных объектов с централизованной подачей энергии
• Поддержка моторного привода: удобно для автоматизации и дистанционного управления
• Чёткий визуальный индикатор: исключает неопределённость после срабатывания

Ограничения применения

• Не предназначена для использования вне закрытых щитов - IP30 не защищает от влаги и пыли
• Требуется жёсткое крепление на монтажной плате; нельзя устанавливать на DIN-рейку
• Нет встроенных вспомогательных контактов - для сигнализации или блокировки нужны внешние решения
• Термомагнитный расцепитель не обеспечивает защиту от утечек тока - для этого нужна замена на электронный вариант
• Не рекомендован для частых операций включения/отключения - не является аппаратом управления, а лишь защитным устройством

Примеры использования

• Главный ввод в промышленном цехе с питанием нескольких станков суммарной мощностью до 600 кВт
• Щитовая на входе в производственный комплекс с напряжением 690 В
• Защита большой группы освещения или нагревательных установок в условиях высоких пусковых токов
• Цепи питания больших насосных станций, компрессоров, печей

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 1000 А - перегрузка снизит срок службы расцепителя
• Настройку тока срабатывания выполняйте только при отключенном оборудовании и снятой крышке
• При использовании моторного привода убедитесь, что его рабочее напряжение совпадает с напряжением управления в вашей системе
• При замене расцепителя используйте оригинальные детали EKF - нестандартные аналоги могут нарушить точность срабатывания
• Обязательно контролируйте момент затяжки болтов - слабый контакт вызывает перегрев, слишком сильный - деформацию зажима
• Для обслуживания и диагностики используйте индикатор расцепления - он покажет, была ли причина перегрузка или КЗ, что экономит время ремонта
