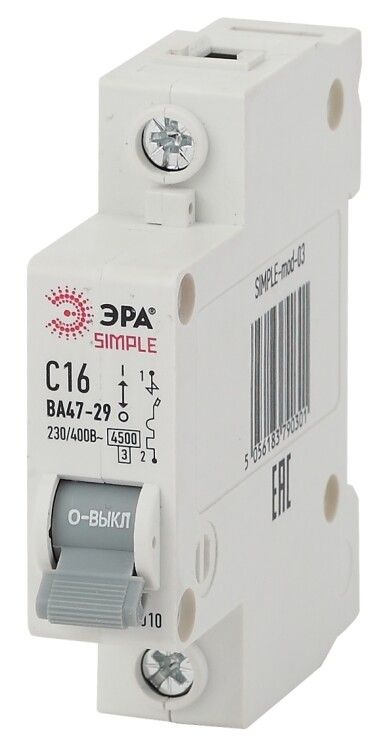

Автоматический выключатель 1P 16А (C) 4,5кА ВА 47-29 (12/180/3600) SIMPLE-mod-03 - Б0039220 ЭРА

Автоматический выключатель модульный однополюсный 16А 4,5кА характеристика C ВА 47-29 SIMPLE-mod-03 — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах. Бренд ЭРА, артикул ВА 47-29 SIMPLE-mod-03.

Назначение и область применения

Автоматический выключатель ВА 47-29 SIMPLE-mod-03 защищает однополюсные цепи переменного тока от перегрузок и коротких замыканий. Характеристика «C» означает, что он срабатывает при токах в 5–10 раз выше номинала (80–160 А), что делает его подходящим для нагрузок с умеренным пусковым током — например, освещение, бытовые приборы, компрессоры, маломощные вентиляторы и насосы. Устройство не рекомендовано для мощных двигателей с высоким пусковым током — для них лучше использовать характеристику «D».

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок с умеренными пусковыми токами.
• Номинальное напряжение: 230 В AC — рассчитан на работу в сетях с напряжением до 230 В переменного тока.
• Номинальное напряжение изоляции: 660 В — обеспечивает безопасную изоляцию при возможных скачках напряжения.
• Номинальное импульсное напряжение: 4000 кВ — устойчив к высоковольтным импульсам (например, от грозовых разрядов).
• Сечение провода: 1–25 мм² — позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку.
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли — применяется только внутри закрытых щитов.
• Рабочая температура: -40…+50 °C — работает в широком диапазоне температур, включая холодные помещения.
• Частота: 50 Гц — совместим с сетями стандарта Европы/РФ.
• Модульная ширина: 1 М — занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Глубина монтажа: 71,5 мм — требует достаточного места в щите для свободной установки и обслуживания.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейке — фиксация надёжная, демонтаж осуществляется простым нажатием на рычаг снизу. Совместим со всеми типами щитов, где используется модульная система. Подключение проводов — зажимы с винтовым креплением, допускают многожильные и одножильные провода. Обязательно затягивать винты моментом, соответствующим сечению провода — недостаточно плотное крепление вызывает нагрев.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Категория перенапряжения III указывает на применение в распределительных цепях, где возможны значительные переходные процессы. Наличие класса токоограничения 3 повышает безопасность — снижается риск возгорания при КЗ.

Преимущества

• Надёжное отключение при перегрузке и КЗ благодаря точной характеристике «C».
• Высокая предельная отключающая способность (4,5 кА) — подходит для современных квартир и небольших производств.
• Широкий диапазон рабочих температур — можно устанавливать даже в неотапливаемых помещениях.
• Компактная форма (1 модуль) — экономит место в щитке.
• Индикация состояния: положение рычага показывает, включен ли выключатель или он сработал.

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами — например, крупные насосы, подъёмники, сварочные аппараты. Для них нужна характеристика «D».
• IP20 — нельзя устанавливать во влажных местах (ванная, улица, подвалы без герметизации).
• Подходит только для переменного тока (AC) — не работает в цепях постоянного тока.
• Не имеет функции дифференциального тока — для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире.
• Отключение осветительных цепей в офисе или торговом помещении.
• Щитовая защита для компрессора холодильного оборудования.
• Групповой автомат для вентиляционных установок с небольшим пусковым током.

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода — для 16 А обычно используют 2,5 мм², но если провод длинный или в жарком месте — берите 4 мм².
• Не устанавливайте этот выключатель вместо УЗО — для защиты от поражения током нужен отдельный дифавтомат или УЗО + автомат.
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для лучшего теплоотвода.
• Проверяйте маркировку перед монтажом: ВА 47-29 SIMPLE-mod-03 от ЭРА — это именно однополюсный автомат с характеристикой «C», а не «B» или «D».
• Если автомат часто срабатывает — проверьте нагрузку цепи. Возможно, она превышает 16 А, или есть короткое замыкание.
