Выключатель автоматический однополюсный S201 16А C 6кА (S201 C16) | 2CDS251001R0164 ABB

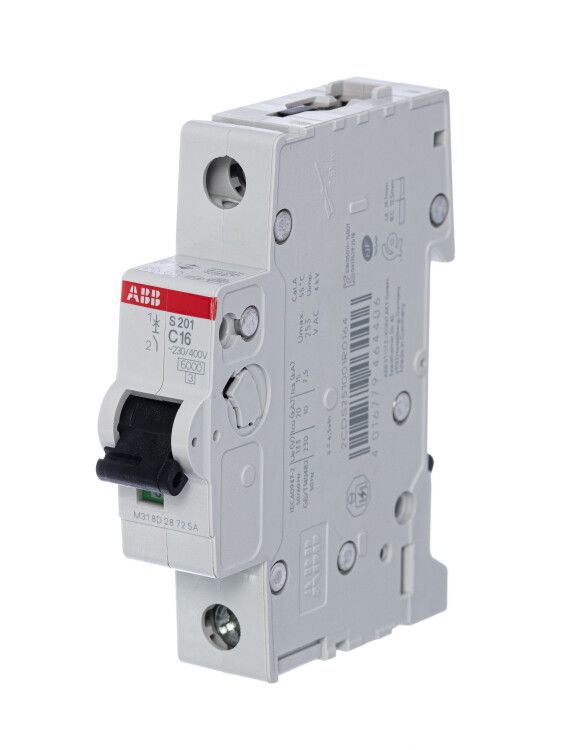

Автоматический выключатель ABB S201 C16 - однополюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в жилых, офисных и промышленных объектах. Номинальный ток 16 А, отключающая способность 6 кА, класс токоограничения 3 обеспечивают надежную работу в условиях высоких токов аварийного режима.

Назначение и область применения

Автоматический выключатель ABB S201 C16 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он автоматически отключает питание при превышении допустимого тока или возникновении аварийной ситуации. Устройство применяется в бытовых и промышленных электроустановках: распределительных щитах квартир, домов, производственных линий, освещения, силового оборудования до 230 В переменного тока.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 16 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальное напряжение: 220–230 В AC/DC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 440 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Сечение подключаемого провода: 0,75 – 35 мм2 - совместим с медными проводами любого распространённого сечения
• Частота: 50–60 Гц - работает в сетях России и Европы
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает риск повреждения оборудования
• Модульная ширина: 1 модуль (17,5 мм) - занимает мало места в щите
• Глубина монтажа: 69 мм - требует достаточного внутреннего пространства щита
• Степень защиты: IP2X - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Рабочая температура: от -25C до +55C - подходит для неотапливаемых помещений, чердачных и технических площадок
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны значительные переходные процессы

Совместимость и монтаж

Автоматический выключатель ABB S201 C16 монтируется на стандартную DIN-рейку шириной 35 мм. Фиксация происходит с помощью защелки - для демонтажа достаточно оттянуть её отверткой. Подключение проводов выполняется через винтовые клеммы. Для надежного соединения рекомендуется использовать наконечники типа НШВИ при сечении более 10 мм2. Устройство совместимо с другими элементами серии S200: дифференциальными автоматами, УЗО, реле контроля напряжения. Возможна установка дополнительных аксессуаров: блокировочных механизмов, сигнализирующих контактов, дистанционного управления.

Безопасность и стандарты

Автоматический выключатель ABB S201 C16 соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания. Класс токоограничения 3 и сертифицированная конструкция позволяют использовать устройство в системах, где важна скорость отключения при КЗ.

Преимущества

• Высокая отключающая способность (6 кА) - надежно защищает даже при серьезных авариях
• Класс токоограничения 3 - минимизирует энергию, проходящую через цепь при КЗ, снижает риск повреждения кабелей и оборудования
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабелей
• Универсальный тип срабатывания C - оптимален для большинства бытовых и промышленных нагрузок
• Совместимость с серией S200 - можно собирать комплексные решения с другими устройствами ABB
• Простой и надежный монтаж на DIN-рейку - экономит время при сборке щитов

Ограничения применения

• Не предназначен для работы в условиях постоянной влаги, пыли или открытых площадок - степень защиты IP2X не обеспечивает герметичность
• Не подходит для защиты мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); для них лучше выбрать характеристику D
• Не используется в цепях постоянного тока выше 230 В - максимальное напряжение DC ограничено
• Требует наличия свободного пространства глубиной 69 мм внутри щита - не подходит для очень компактных распределительных коробок
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током требуется дополнительно установить УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Обеспечение безопасности осветительных цепей с люминесцентными и светодиодными светильниками
• Защита бытовых приборов: стиральных машин, микроволновок, бойлеров
• Щитовая защита на производстве: станки с небольшими двигателями, системы управления, конвейеры
• Распределительные щиты в административных зданиях, школах, больницах

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 16 А. Например, для розеточной группы с суммарной мощностью до 3,5 кВт он подходит идеально.
• При подключении многожильных проводов используйте наконечники - это исключит ослабление контакта со временем.
• Перед монтажом убедитесь, что DIN-рейка закреплена плотно, и глубина щита ≥69 мм.
• Если в щите установлено несколько автоматов, пометьте каждый - так будет легче находить нужную цепь при аварии.
• Для защиты людей от удара током обязательно сочетайте этот автомат с УЗО (например, ABB S201+UZO).
• Не устанавливайте устройство рядом с источниками тепла или в местах с постоянной вибрацией - это может вызвать ложные срабатывания.
