Выключатель автоматический двухполюсный OptiDin BM63-2Z1-DC-УХЛ3 (Новый) | 261280 КЭАЗ

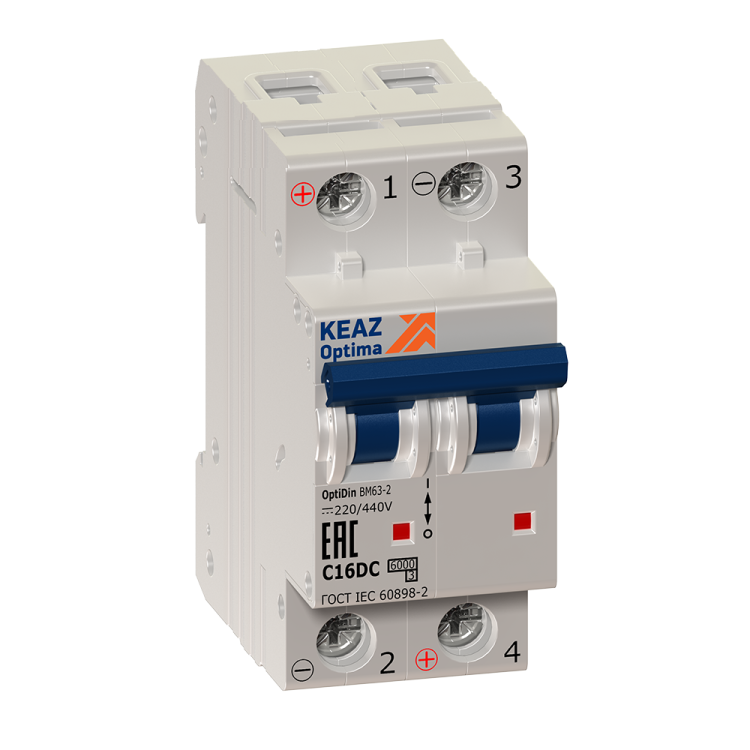

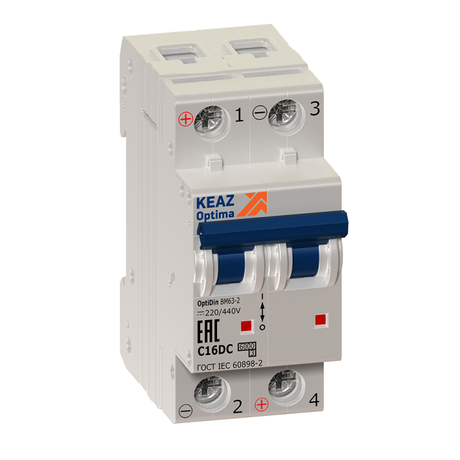

Автоматический выключатель модульный двухполюсный 1А Z 6кА DC УХЛ3 (BM63-2Z1-DC-УХЛ3) от КЭАЗ предназначен для защиты цепей постоянного тока малой мощности - например, в системах управления, батарейных массивах или оборудовании с высокими требованиями к надёжности. Благодаря классу токоограничения 3 и устойчивости к экстремальным температурам, BM63-2Z1-DC-УХЛ3 обеспечивает безопасную работу даже в сложных условиях.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 1А Z 6кА DC УХЛ3 защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах управления, зарядных станциях, фотоэлектрических системах, транспорте и промышленных устройствах с питанием от аккумуляторов или преобразователей постоянного тока. Номинальный ток 1 А делает его идеальным для контроля слаботочных контуров, где важна точность срабатывания.

Технические характеристики

• Номинальный ток: 1 А
• Тип тока: постоянный (DC)
• Номинальное напряжение: 230 В
• Количество полюсов: 2
• Номинальная отключающая способность: 6 кА (при постоянном токе)
• Характеристика срабатывания: Z - повышенная чувствительность к кратковременным перегрузкам, подходит для защиты полупроводниковых устройств
• Класс токоограничения: 3 - быстрое ограничение тока короткого замыкания, снижающее термические и механические нагрузки
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, не предназначена для работы во внешней среде
• Климатическое исполнение: УХЛ3 - работает при температуре от –60 C до +60 C, устойчив к колебаниям влажности и запылённости в закрытых помещениях
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения, соответствует категории перенапряжения IV
• Максимальное сечение кабеля: 25 мм2
• Ширина по модулю: 2 М (стандартная DIN-рейка)
• Глубина монтажа: 75 мм
• Отключение нейтрали: да - оба провода (фаза и ноль) отключаются одновременно
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, хотя сам аппарат рассчитан на постоянный ток

Совместимость и монтаж

Автоматический выключатель BM63-2Z1-DC-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением от 0,5 до 25 мм2. Оба полюса отключают фазу и ноль - важно соблюдать полярность при подключении цепей постоянного тока. Пространство вокруг аппарата должно позволять свободно открывать крышку для обслуживания. Устройство совместимо со всеми элементами серии OptiDin - можно использовать одинаковые клеммы, держатели и дополнительные модули.

Безопасность и стандарты

BM63-2Z1-DC-УХЛ3 соответствует международным нормам IEC 60947-2 для автоматических выключателей. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2499/20). Класс токоограничения 3 и уровень импульсного напряжения 4 кВ обеспечивают соответствие требованиям безопасности в промышленных системах. Отключение обоих полюсов исключает риск сохранения потенциала на одном выводе после отключения.

Преимущества

• Высокая отключающая способность 6 кА при постоянном токе - выше, чем у многих аналогичных решений
• Характеристика Z позволяет точно отличить кратковременные пики от аварийных режимов, что особенно важно для защиты контроллеров и инверторов
• Работа в широком диапазоне температур (-60…+60 C) - подходит для холодных складов, открытых площадок и сурового климата
• Поддержка отключения нейтрали повышает безопасность при ремонтах и диагностике
• Возможность дополнительной комплектации (например, сигнализирующих контактов) позволяет легко интегрировать в системы сбора данных

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC)
• Степень защиты IP20 требует установки внутри закрытых щитов; нельзя использовать на улице или в сырых местах без дополнительной герметизации
• Номинальный ток всего 1 А - не подходит для силовых линий, нагревателей или двигателей
• При использовании в цепях с большой индуктивностью (например, катушки реле) возможны более длительные дуги - требуется проверка совместимости с нагрузкой

Примеры использования

• Защита входа в инвертер солнечной (PV-система) с выходом 230 В DC
• Контроль питания плат управления в железнодорожных системах
• Отключение аккумуляторных батарей в UPS-устройствах
• Щиты управления в холодильных камерах с низкотемпературными датчиками
• Цепи связи и сигнализации в промышленных автоматах

Практические советы

• Перед монтажом проверьте, чтобы напряжение в цепи не превышало 230 В DC - превышение может вызвать пробой внутренних изоляций
• При подключении кабелей используйте наконечники типа “штырь” или “вилка”, подходящие под зажимы - это повысит контакт и долговечность
• Обращайте внимание на посадочный диаметр: глубина монтажа 75 мм требует достаточного места в щите - не забудьте про воздушный зазор перед задней стенкой
• Если нужна удаленная сигнализация состояния (вкл./выкл.), выбирайте модель с опциональными дополнительными контактами - они совместимы с другими изделиями серии OptiDin
• Не путайте с аналогами переменного тока - даже внешне похожие автоматы с пометкой AC не работают в DC-сетях!
