Выключатель автоматический двухполюсной OptiDin BM63-2C20-DC-УХЛ3 (Новый) | 261236 КЭАЗ

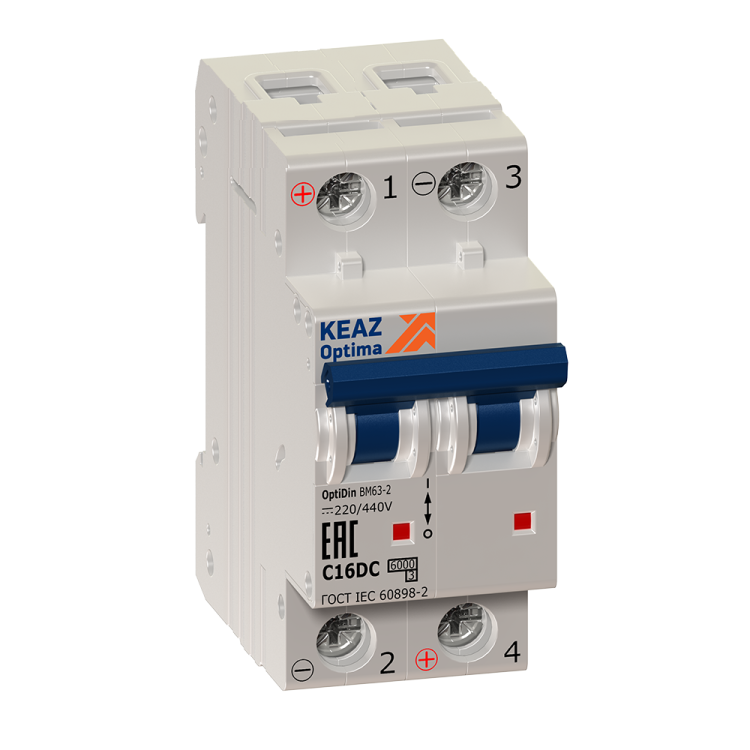

Автоматический выключатель модульный двухполюсный 20А C 6кА DC BM63-2C20-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот прибор используется в системах управления, энергообеспечении и автоматизации, особенно там, где требуется надёжная работа при экстремальных температурах. Бренд КЭАЗ и артикул BM63-2C20-DC-УХЛ3 указывают на серию OptiDin - проверенную линейку устройств для промышленного применения.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А C 6кА DC BM63-2C20-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах управления, зарядных станциях, солнечных электростанциях, системах железнодорожного транспорта, промышленных конвейерах и других объектах с источниками постоянного тока. Устройство работает в условиях широкого диапазона температур, что делает его пригодным для использования вне помещений и в холодных регионах.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальная отключающая способность: 6 кА при постоянном токе
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Номинальное напряжение: 230 В
• Номинальное напряжение изоляции: 230 В
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термическую нагрузку на провода
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к распределительным сетям (первичная защита)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - устойчив к низким температурам (-60 C) и высокой влажности, подходит для суровых условий
• Рабочая температура: от -60 C до +60 C
• Количество модулей: 2 (занимает 2 ширины на DIN-рейке)
• Глубина монтажа: 75 мм
• Максимальное сечение кабеля: 25 мм2
• Частота: 50 Гц - указано для совместимости с переменными компонентами системы, хотя сам прибор работает с DC
• Степень загрязнения: 3 - допустимо применение в помещениях с повышенной запылённостью
• Отключение незащищенной нейтрали: да - обеспечивает полную разъединение цепи даже при наличии нулевого провода
• Наличие дополнительных контактов: да - позволяет подключить сигнализацию состояния (вкл./выкл.)

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 20А C 6кА DC BM63-2C20-DC-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без болтов. Оба полюса имеют зажимы для кабелей сечением до 25 мм2 - можно использовать одножильные и многожильные провода с наконечниками. Убедитесь, что глубина шкафа минимум 75 мм. Наличие дополнительных контактов требует подвода контрольных проводов - они подключаются к боковым клеммам после основного монтажа. Применяйте только кабели, соответствующие требованиям к постоянному току (не используйте AC-кабели без проверки допустимости DC).

Безопасность и стандарты

BM63-2C20-DC-УХЛ3 соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Устройство внесено в Реестр промышленной продукции РФ (код РЭ-2499/20), что подтверждает соответствие требованиям закона о локализации производства. Категория перенапряжения IV и класс токоограничения 3 обеспечивают безопасность при работе в зонах с высокими переходными процессами. Отключение незащищенной нейтрали повышает уровень безопасности при обслуживании - полностью размыкаются все проводники цепи.

Преимущества

• Высокая отключающая способность (6 кА) при постоянном токе - выше, чем у многих аналогов
• Широкий диапазон рабочих температур (-60…+60 C) - единственный вариант для Arctic-условий среди модульных автоматов
• Поддержка отключения нейтрали - исключает риск сохранения потенциала на одном проводе
• Наличие дополнительных контактов - удобно для интеграции в системы SCADA и сигнализации
• Произведён в России - гарантирует наличие запчастей и сервисной поддержки

Ограничения применения

• Не предназначен для переменного тока (AC) - попытка использования в сети 220 В AC приведёт к отказу или аварии
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на улице или во влажных помещениях без дополнительной герметизации
• Номинальное напряжение 230 В - максимальное значение; при более высоких напряжениях (например, 480 В DC) возможен пробой изоляции
• Не рекомендуется для частых операций включения/отключения - не является аппаратом управления, только защитным
• Требуется точное соблюдение сечения кабеля - превышение 25 мм2 может вызвать нагрев и выход из строя контактной группы

Примеры использования

• Защита солнечных панелей в системах PV с напряжением до 230 В DC
• Щиты питания электропоездов и троллейбусов
• Цепи постоянного тока в промышленных роботах и станках с ЧПУ
• Аккумуляторные батареи в резервных источниках питания (UPS) на базе DC
• Системы освещения на LED-технологиях с внешними драйверами DC

Практические советы

• Перед установкой проверьте полярность - хотя автомат не чувствителен к направлению тока, правильное подключение улучшает долговечность контактов
• При использовании в холоде (ниже -40 C) перед первым включением дайте устройству прогреться до -20 C в течение 1–2 часов
• Для подключения кабелей сечением >16 мм2 используйте наконечники - это предотвращает деформацию зажимов
• Дополнительные контакты подключайте через изолированные провода, чтобы избежать помех в управляющих цепях
• При групповой установке нескольких автоматов на одной рейке оставляйте минимальный зазор 5 мм между ними - это улучшает теплоотвод
• Проверяйте соответствие номинала автомата BM63-2C20-DC-УХЛ3 сечению кабеля и мощности нагрузки - недостаточная защита опаснее, чем избыточная
