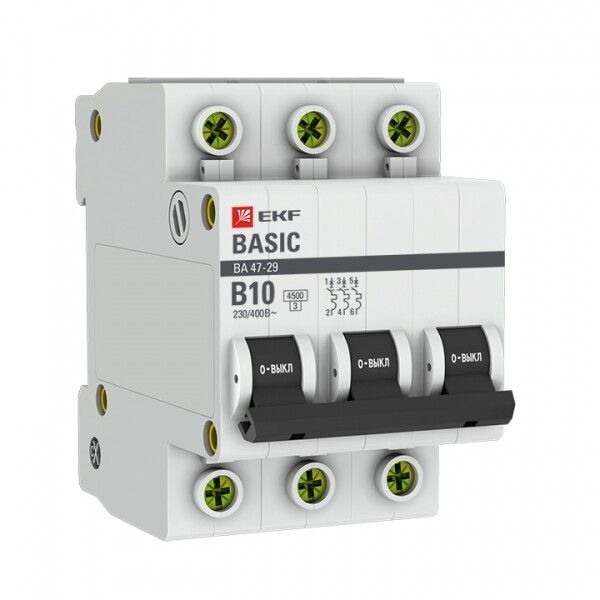

Автоматический выключатель 3P 10А (B) 4,5кА ВА 47-29 EKF Basic|mcb4729-3-10-B|EKF

Автоматический выключатель модульный 3 полюса 10 А 4,5 кА ВА 47-29 Basic от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых и промышленных объектов. Этот аппарат сочетает надежную конструкцию, простой монтаж на DIN-рейку и доступную стоимость - идеальное решение для базовой автоматизации.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 10 А 4,5 кА ВА 47-29 Basic защищает трёхфазные сети с рабочим напряжением до 400 В переменного тока. Применяется в распределительных щитах квартир, офисов, производственных помещений и малых предприятий. Подходит для защиты групповых линий питания оборудования: насосов, вентиляторов, светильников, станков и других устройств с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: B - чувствителен к перегрузкам и коротким замыканиям с пиковым током до 3–5× от номинала; оптимален для бытовых и слаботочных нагрузок.
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/220 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода и оборудование.
• Поперечное сечение проводника: 1…25 мм2 - позволяет подключать как медные, так и алюминиевые провода.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке.
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри щита.
• Рабочая температура: от –10C до +50C - подходит для установки в неотапливаемых помещениях, но не для экстремальных условий.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня.
• Степень загрязнения: 2 - допустима пыль и небольшая конденсация, типично для внутренних помещений.
• Гарантия: 3 года.

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 10 А 4,5 кА ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении - фазы можно подключать сверху или снизу. Клеммы обеспечивают плотный контакт с проводами сечением от 1 до 25 мм2. Для алюминиевых проводов рекомендуется использовать специальные наконечники. Совместим со всеми изделиями серии Basic от EKF - легко комбинируется с УЗО, реле и другими модульными устройствами в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Обеспечивает классическую защиту от перегрузок (тепловое срабатывание) и коротких замыканий (электромагнитное срабатывание). Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с защитой IP20. Наличие механической блокировки предотвращает одновременное включение нескольких аппаратов при ремонте.

Преимущества

• Подтверждённая надёжность конструкции - используется более 20 лет в тысячах проектов.
• Экономия до 50% стоимости по сравнению с аналогами европейских брендов.
• Универсальная совместимость с медными и алюминиевыми проводами без необходимости переходников.
• Легкий монтаж и обслуживание - все элементы доступны без инструментов.
• Цифровая маркировка на корпусе - удобно идентифицировать параметры при работе в щите.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Характеристика B не подходит для мощных двигателей или оборудования с высоким пусковым током (>5×Iн); для таких задач лучше выбрать характеристику C или D.
• Не работает при температуре ниже –10C - не применяйте в холодных складах или на улице без обогрева.
• Не является УЗО - не защищает от утечек тока на землю; требуется дополнительная установка дифференциального автомата или УЗО.

Примеры использования

• Защита трёхфазной группы освещения в торговом центре.
• Отключение питания конвейера с двигателями мощностью до 2,2 кВт.
• Щитовая защита в административном здании для групп розеток и бытовых приборов.
• Распределительный щит на производстве с несколькими станками, работающими в режиме периодической нагрузки.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 4,4 кВт (при 400 В и 10 А).
• При использовании алюминиевых проводов затягивайте клеммы усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить металл.
• Не устанавливайте рядом с источниками тепла - нагрев снижает точность срабатывания.
• Для многоквартирных домов используйте этот автомат как групповой, а не вводной - ввод обычно требует большего тока (25–40 А).
• Проверьте соответствие глубины монтажа (50 мм) внутреннему объему вашего щита - особенно важно при компактных решениях.
