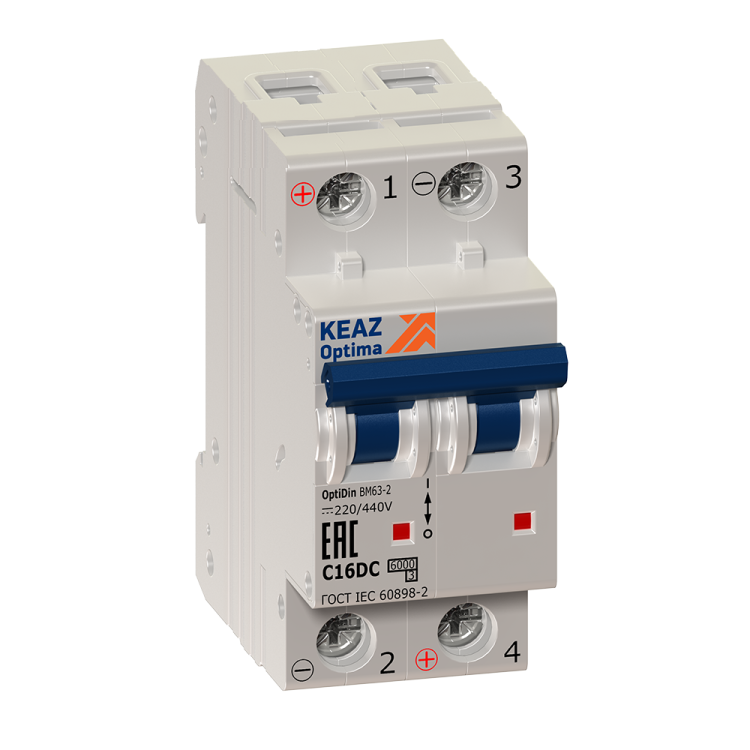

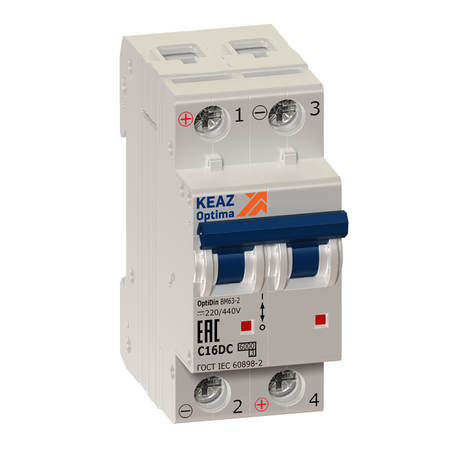

Выключатель автоматический двухполюсный OptiDin BM63-2B4-DC-УХЛ3 (Новый) | 261227 КЭАЗ

Автоматический выключатель модульный двухполюсный 4А B 6кА DC BM63-2B4-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат из серии OptiDin подходит для установки в щитах управления системами постоянного тока, особенно там, где важны надежность и широкий температурный диапазон работы.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 4А B 6кА DC BM63-2B4-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в системах с источниками постоянного тока: солнечных электростанциях, аккумуляторных батареях, зарядных устройствах, промышленных контроллерах, железнодорожной сигнализации и других объектах, где используется DC до 230 В.

Технические характеристики

• Номинальный ток: 4 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания;
• Тип тока: постоянный (DC) - специально адаптирован для цепей постоянного тока, отличается от аналогов переменного тока;
• Номинальное напряжение: 230 В - допустимый уровень напряжения в цепи; также указано номинальное напряжение изоляции - 230 В;
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль, что повышает безопасность;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для нагрузок с маленькими пусковыми токами (например, LED-освещение, электроника);
• Тип расцепителей: электромагнитный + тепловой - обеспечивает быстрое отключение при КЗ и медленное - при долгой перегрузке;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Ширина по модулю: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 75 мм - требует достаточного места внутри корпуса щита;
• Рабочая температура: от –60 C до +60 C - работает даже в экстремальных условиях;
• Климатическое исполнение УХЛ3 - рассчитан на умеренный и холодный климат, в том числе с повышенной влажностью;
• Класс токоограничения: 3 - высокая скорость отключения снижает энергию, проходящую через цепь при аварии;
• Категория перенапряжения IV - предназначено для установки на входе в здание или перед основными потребителями;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии;
• Частота: 50 Гц - указана для совместимости с сетями, хотя сам выключатель работает только с постоянным током;
• Отключение нейтрали: да - полностью размыкаются оба полюса, исключая риск сохранения потенциала на нулевой жиле;
• Дополнительные контакты: есть возможность установки вспомогательных контактных модулей (например, для сигнализации состояния);
• Способ монтажа: на DIN-рейку - стандартный метод для всех модульных устройств в щитах.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 4А B 6кА DC BM63-2B4-DC-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа важно соблюдать глубину 75 мм - проверьте свободное место в щите. Подключение проводов осуществляется с помощью винтовых зажимов, подходят кабели сечением от 0,5 до 25 мм2. Оба полюса отключают ноль и фазу, поэтому подводящие и отводящие провода должны быть правильно помечены. Никаких специальных инструментов кроме отвертки не требуется. Примечание: этот выключатель нельзя использовать в цепях переменного тока - он спроектирован исключительно для постоянного тока.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC 60947-2 для аппаратов низкого напряжения. Его класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие уровню безопасности для первичных точек ввода питания. Сертифицирован в соответствии с реестром радиоэлектронной продукции РФ (код РЭ-2499/20). Конструкция выполнена согласно требованиям для оборудования в помещениях со степенью загрязнения 2 - то есть в обычных закрытых щитах без запыления и химических паров.

Преимущества

• Поддержка постоянного тока - единственный тип автомата с такой отключающей способностью (6 кА DC) в своем ценовом сегменте;
• Отключение нейтрали - гарантирует полное отключение цепи, снижает риск поражения током при обслуживании;
• Широкий температурный диапазон (-60…+60 C) - можно применять вне помещений, в суровых климатических условиях;
• Климатическое исполнение УХЛ3 - устойчив к колебаниям влажности и низким температурам, характерным для России и стран СНГ;
• Возможность доработки - наличие мест для установки дополнительных контактов (блоков сигнализации, AUX) упрощает интеграцию в системы контроля;
• Произведён КЭАЗ - известный российский производитель с проверенной качественной сборкой и доступными запчастями.

Ограничения применения

• Не переменному току (AC) - использование в сети 220 В AC вызывает некорректную работу и опасность возгорания;
• IP20 - не подходит для открытых площадок, сырых помещений или мест с возможностью попадания воды и пыли;
• Номинальное напряжение 230 В DC - не следует применять в цепях выше этого значения, даже если они работают ниже 4 А;
• Характеристика B - плохо подходит для нагрузок с большими пусковыми токами (двигатели, насосы, стартеры); для них нужна характеристика C или D;
• Требуется минимум 75 мм глубины - не подходит для очень компактных щитов без возможности увеличения объема.

Примеры использования

• Щит управления солнечной электростанцией 24–48 В DC - защита от перегрузки при подключении нескольких панелей;
• Аккумуляторный банк на 120 В DC в теле- или медицинском оборудовании;
• Цепи освещения на постоянном токе в метро, трамваях или железных дорогах;
• Промышленные контроллеры и PLC с питанием от UPS на базе аккумуляторов;
• Зарядные станции для электрокаров с выходом постоянного тока.

Практические советы

• Выбирая автоматический выключатель модульный двухполюсный 4А B 6кА DC BM63-2B4-DC-УХЛ3, всегда проверяйте, что ваша система использует именно постоянный ток - неверное применение недопустимо;
• Если планируете подключать двигатель или другую нагрузку с большим пуском - выбирайте характеристику C вместо B;
• Для удаленного наблюдения за состоянием аппарата рекомендуется заказывать дополнительно блок вспомогательных контактов;
• Перед монтажом обязательно протестируйте целостность изоляции и плотность затяжки клемм - особенно при работе с многожильными проводами;
• При использовании в холодных регионах учтите, что механическая часть будет работать стабильно благодаря UHL3, однако внешние элементы щита (уплотнители, пластиковые крышки) могут становятся хрупкими при −50 C - следите за материалами корпуса.
