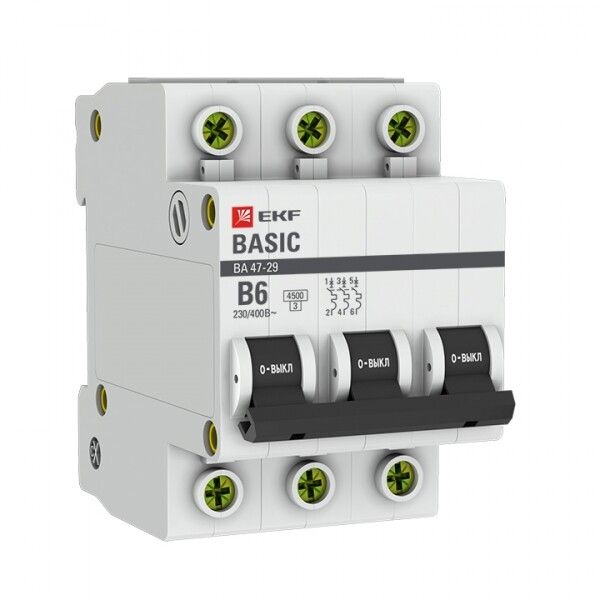

Автоматический выключатель 3P 6А (B) 4,5кА ВА 47-29 EKF Basic|mcb4729-3-06-B|EKF

Автоматический выключатель ВА 47-29 Basic — трёхполюсный модульный аппарат на 6 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Бренд EKF, артикул mcb4729-3-06-b, подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА 47-29 Basic защищает электрические цепи от повреждений, вызванных перегрузкой или коротким замыканием. Применяется в бытовых, административных и легкопромышленных системах: освещение, розеточные группы, оборудование малой мощности. Подходит для установки в щитках квартир, домов, небольших мастерских и производственных участков с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3 — защищает три фазы одновременно, используется в трёхфазных сетях
• Номинальное напряжение: 400 В переменного тока — рассчитан на стандартную трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: B — реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; подходит для бытовых нагрузок с невысокими пусковыми токами (например, светильники, зарядные устройства)
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на провода
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита
• Рабочая температура: от –10 °C до +50 °C — не предназначен для установки на улице или в необогреваемых помещениях зимой
• Поперечное сечение проводника: 1–25 мм² — совместим с медными и алюминиевыми проводами указанного сечения
• Частота: 50 Гц — для сетей России и стран СНГ
• Модульная ширина: 3 М — занимает три стандартных модуля на DIN-рейке (54 мм)
• Глубина монтажа: 50 мм — требуется свободное пространство в щите для удобного подключения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным высоковольтным импульсам (например, от грозовых разрядов)
• Категория перенапряжения: III — предназначен для установки в распределительных устройствах второго уровня (между главным щитом и групповым)
• Степень загрязнения: 2 — допускает наличие неметаллической пыли и временного конденсата, типично для помещений
• Гарантия: 3 года

Совместимость и монтаж

Автоматический выключатель ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении, но рекомендуется вертикальное положение для лучшего теплоотвода. Для подключения используются зажимы, рассчитанные на провода сечением 1–25 мм². Можно использовать как медные, так и алюминиевые жилы — предварительно зачищенные и, при необходимости, оконцованные наконечниками. Обеспечьте плотный контакт, особенно при работе с алюминием — он склонен к окислению.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Наличие внутреннего дугогасительного механизма исключает риск возгорания при отключении КЗ. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Проверенная конструкция — технология, применяемая более 15 лет, с высокой отказоустойчивостью
• Экономия стоимости — на 10–50% дешевле аналогов европейских брендов при сохранении надёжности
• Поддержка алюминиевых проводов — позволяет использовать существующую проводку без замены
• Удобная индикация состояния — рычаг четко показывает положение “Вкл./Выкл.”
• Широкий диапазон рабочих температур — работает в большинстве отапливаемых помещений

Ограничения применения

• Не применяется вне закрытых щитов — степень защиты IP20 не защищает от воды, пыли и внешних воздействий
• Не подходит для цепей с высокими пусковыми токами — характеристика B не справляется с двигателями, насосами, компрессорами (для них нужна характеристика C или D)
• Не предназначен для частого включения/выключения — не является контактором, рассчитан на длительную эксплуатацию, а не на операционное управление
• Не используйте в условиях постоянной влажности, сырости или на улице — даже при наличии вентиляции в щите

Примеры использования

• Защита трёхфазной розеточной группы в мастерской
• Щитовая защита освещения в многоквартирном доме
• Групповой автомат для оборудования с суммарной мощностью до 1,3 кВт (при 380 В)
• Дополнительный защитный элемент в щите на этаже, после основного автомата

Практические советы

• Выбирая автомат ВА 47-29 Basic, убедитесь, что ваша нагрузка не превышает 6 А — для больших потребителей (электрокотлы, сплит-системы) выбирайте 10 А и выше
• При использовании алюминиевых проводов обязательно используйте наконечники типа НШВИ и затягивайте зажимы усилием, указанным в инструкции
• Не устанавливайте рядом с источниками тепла — нагрев снижает точность срабатывания
• При сборке щита оставляйте минимум 50 мм глубины — это необходимо для свободного подключения проводов и обслуживания
• Проверяйте соответствие сечения провода и номинала автомата — не допускайте использование 2,5 мм² с 16 А автоматом, даже если он “не срабатывает”
