Автоматический выключатель 2P 63А (C) 4,5кА ВА 47-29 (6/90/1800) SIMPLE-mod-18 - Б0039235 ЭРА

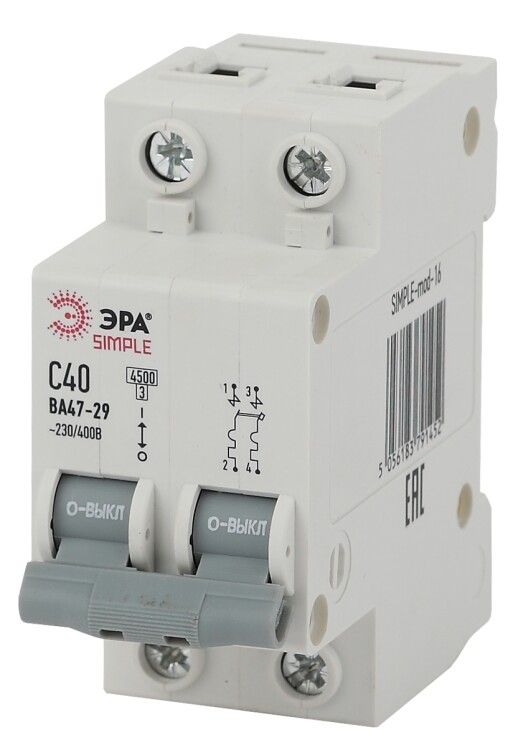

Автоматический выключатель модульный 2P 63А (C) 4,5кА ВА 47-29 SIMPLE-mod-18 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор от компании ЭРА рассчитан на работу в бытовых и промышленных сетях переменного тока, обеспечивает надёжное отключение при высоких токах и легко монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный 2P 63А (C) 4,5кА ВА 47-29 SIMPLE-mod-18 защищает группы потребителей с умеренно высокими пусковыми токами. Подходит для защиты линий питания двигателей компрессоров, вентиляторов, насосов, а также групповой осветительной и силовой нагрузки в жилых, офисных и производственных помещениях. Устройство применяется в щитках распределительных устройств, где требуется надёжная защита от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 2 - защищает две фазы (L1 и L2), подходит для однофазных цепей с двумя проводниками;
• Характеристика срабатывания: C - отключается при токе 5–10 кратном от номинала, оптимальна для оборудования с умеренным пусковым током;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Номинальное напряжение: 230 В AC - работает в сети с напряжением 220–240 В, частотой 50 Гц;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию между токоведущими частями даже при кратковременных скачках;
• Номинальное импульсное напряжение: 4000 кВ - выдерживает высоковольтные импульсы (например, от грозовых разрядов);
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на провода и оборудование;
• Поперечное сечение проводника: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не герметичен - требует установки внутри закрытого щита;
• Рабочая температура: от –40C до +50C - допускает эксплуатацию в холодных и жарких условиях;
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (обычно 17,5 мм каждый, итого ~35 мм шириной);
• Глубина монтажа: 71,5 мм - необходимый зазор за щитом для правильной установки и доступа к клеммам.

Совместимость и монтаж

Автоматический выключатель модульный 2P 63А (C) 4,5кА ВА 47-29 SIMPLE-mod-18 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать корпус на рейке и затянуть клеммы. Оба полюса подключаются последовательно: вход - сверху, выход - снизу. Нельзя использовать для трехфазных цепей. Провода должны быть зачищены на 8–10 мм, плотно зажаты - слабый контакт вызывает нагрев. Убедитесь, что глубина щита минимум 71,5 мм, чтобы не повредить механизм при закрывании крышки.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 и степень защиты IP20 обеспечивают соответствие нормам безопасности при работе в типовых электроустановках. Номинальное импульсное напряжение 4000 кВ указывает на повышенную устойчивость к переходным процессам, что важно для объектов с высокой вероятностью перенапряжений.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно справляется с аварийными режимами в городских и промышленных сетях;
• Характеристика C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске моторов;
• Класс 3 токоограничения - снижает риск повреждения кабеля и оборудования во время КЗ;
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях и на улице внутри щитов;
• Поддержка проводов до 25 мм2 - совместим с мощными кабелями, используемыми в промышленных линиях.

Ограничения применения

• Не предназначен для защиты трёхфазных цепей - используется только в однофазных сетях;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне закрытых щитов;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные насосы, лифты) - лучше выбрать характеристику D;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Максимальный ток 63 А - не подходит для основных вводов в дома с большой мощностью (>14 кВт).

Примеры использования

• Защита линии питания кондиционера с компрессором;
• Отключение группы розеток в мастерской с инструментами;
• Щитовая защита для насосной станции в частном доме;
• Групповое отключение освещения и розеток на этаже офисного здания;
• Цепь питания вентилятора в промышленном помещении.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 80% от 63 А (не более 50 А постоянной нагрузки).
• Используйте провода сечением 10–16 мм2 для 63 А - меньшие сечения перегреются, большие сложно зажать в клеммах.
• При установке в щите соблюдайте порядок: автоматы с большим номиналом - ниже, малые - выше, чтобы удобнее было обслуживать.
• Не заменяйте этот выключатель на более слабый (например, 32 А) - это вызовет частые отключения при нормальной нагрузке.
• Для комплексной защиты добавьте УЗО перед этим автоматическим выключателем модульным 2P 63А (C) 4,5кА ВА 47-29 SIMPLE-mod-18, особенно в местах с повышенной влажностью.
