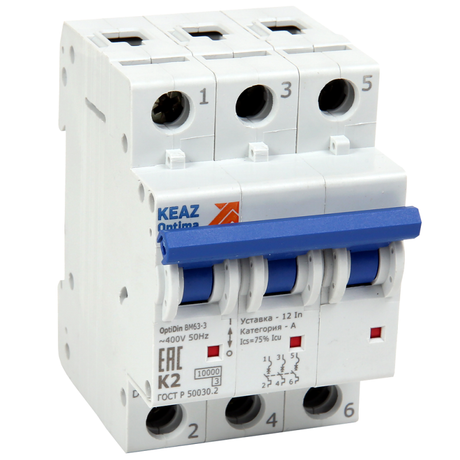

Выключатель автоматический модульный 3п K 1А 10кА OptiDin BM63-3K1-10-УХЛ3 КЭАЗ 260211

Автоматический выключатель модульный трехполюсный 1А 10кА тип K УХЛ3 (BM63-3K1-10-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях широкого диапазона температур. Этот выключатель используется в промышленных, коммерческих и жилых объектах, где требуется надежная защита с высокой отключающей способностью.

Назначение и область применения

Автоматический выключатель BM63-3K1-10-УХЛ3 защищает трёхфазные цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он обеспечивает безопасное включение и отключение нагрузки вручную. Подходит для установки в щитах распределения энергии в промышленных цехах, офисных зданиях, коттеджах и системах автоматизации. Особенно эффективен там, где есть чувствительные устройства, требующие точной защиты по току.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных цепей, контрольных схем, устройств автоматики;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока (AC);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: K - специальная кривая, подходящая для защиты цепей с высокими пусковыми токами (например, двигатели, трансформаторы);
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию КЗ;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Категория перенапряжения: IV - применяется в местах с высоким риском перенапряжений (например, на входе в здание);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода большого сечения;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов;
• Рабочая температура: от -60C до +60C - работает в экстремальных климатических условиях;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Способ монтажа: DIN-рейка - легко фиксируется на стандартной рейке 35 мм;
• Ширина: 3 модуля - занимает 54 мм по стандарту DIN;
• Глубина монтажа: 75 мм - требует достаточного места в щите;
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузки;
• Климатическое исполнение: УХЛ3 - устойчив к влажности, перепадам температур и коррозии в умеренных и холодных регионах;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности в помещении.

Совместимость и монтаж

Выключатель BM63-3K1-10-УХЛ3 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые зажимы, доступные после снятия крышки. Максимальное сечение кабеля - 25 мм2, что позволяет использовать медные провода до 16–25 мм2. Обратите внимание: глубина монтажа составляет 75 мм - убедитесь, что в вашем щите хватает свободного пространства. Выключатель можно дополнительно оснастить вспомогательными контактами (NO/NC) для сигнализации состояния - они устанавливаются на переднюю панель.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Применяет классическую двухступенчатую защиту: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на мгновенные КЗ. Категория перенапряжения IV и импульсное напряжение 4 кВ обеспечивают повышенную устойчивость к внешним помехам. Надёжность подтверждается сертификатами КЭАЗ и прохождением всех проверок на соответствие международным стандартам IEC 60947-2.

Преимущества

• Высокая отключающая способность (10 кА) - безопасно работает даже при серьёзных авариях;
• Характеристика K - идеально подходит для защиты оборудования с высокими пусковыми токами (двигатели, насосы, компрессоры);
• Работает при экстремальных температурах - от -60C до +60C - подходит для неотапливаемых помещений, наружных щитов, северных регионов;
• Поддержка дополнительных контактов - позволяет интегрировать сигналы в системы автоматизации;
• Совместимость с серией OptiDin - одинаковые размеры и крепления позволяют заменять другие модели без переделки щита;
• Климатическое исполнение УХЛ3 - увеличенная стойкость к коррозии и влажности.

Ограничения применения

• Не предназначен для постоянного использования вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или во влажных помещениях без корпуса;
• Номинальный ток всего 1 А - не подходит для силовых цепей мощностью более 0,7 кВт (при 400 В);
• Требует наличия DIN-рейки - нельзя смонтировать на стену или плату без направляющих;
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не рекомендуется для цепей с постоянным током (DC) - только для переменного тока AC 50 Гц.

Примеры использования

• Защита маломощных трёхфазных двигателей в системах автоматизации (конвейеры, насосы, вентиляторы);
• Щиты управления в коттеджах и малоэтажных домах - для группового отключения света, розеток, отопления;
• Цепи управления PLC, реле, сенсоров в промышленных контроллерах;
• Распределительные щиты на производстве, где важна селективность и точность срабатывания;
• Объекты в северных регионах - благодаря УХЛ3 может работать в неотапливаемых складах и на открытых площадках в зимний период.

Практические советы

• Выбирая BM63-3K1-10-УХЛ3, убедитесь, что расчетный рабочий ток цепи не превышает 1 А - иначе выключатель будет ложно срабатывать;
• При использовании с двигателями - проверьте пусковой ток: он не должен превышать 8–10 крат от номинала, иначе возможны ложные отключения;
• Для удобства обслуживания используйте дополнительные контакты - они позволят отслеживать состояние автомата удалённо;
• При монтаже в плотно заполненных щитах учтите глубину 75 мм - возможно, потребуется углубление или смена корпуса;
• Не путайте с выключателями типа C - характеристика K лучше подходит именно для индуктивных нагрузок, а не для освещения или нагрева;
• Проверяйте соответствие сечения кабеля - слишком толстый провод (более 25 мм2) не войдёт в зажим, слишком тонкий - плохо затянется.
