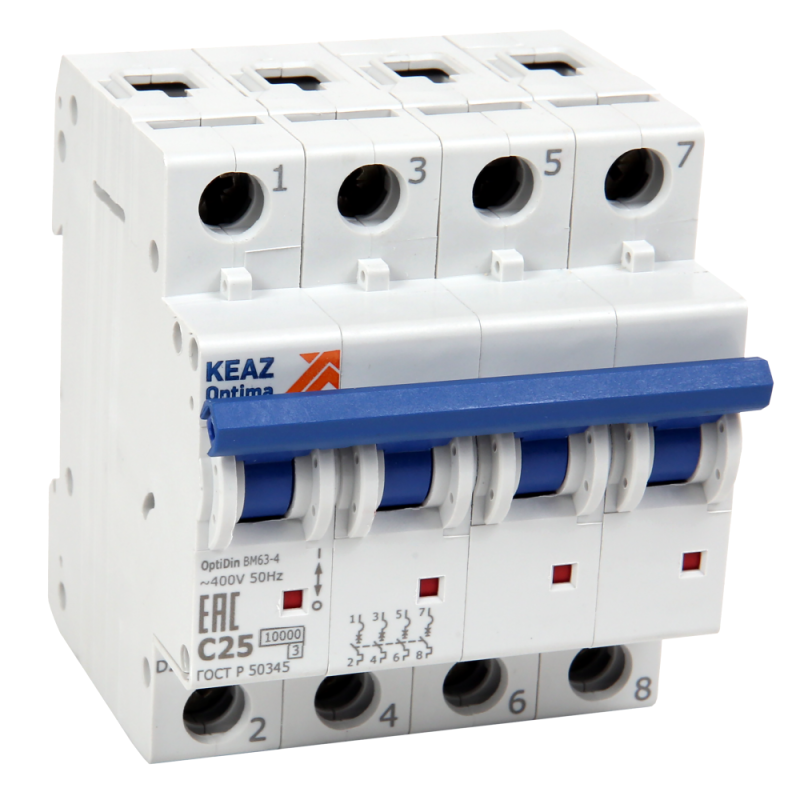

Выключатель автоматический четырехполюсный 40А C 10кА AC OptiDin BM63-4C40-10-УХЛ3 - 262859 КЭАЗ

Автоматический выключатель модульный четырехполюсный 40А C 10кА AC BM63-4C40-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нейтралью. Этот аппарат, входящий в серию OptiDin, подходит для установки в щитах жилых, промышленных и коммерческих объектах с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 40А C 10кА AC BM63-4C40-10-УХЛ3 защищает четырехпроводные сети 380/220 В переменного тока. Он отключает питание при превышении допустимой нагрузки (тепловой расцепитель) или при аварийном токе короткого замыкания (электромагнитный расцепитель). Применяется в распределительных щитах для питания оборудования: станков, систем вентиляции, насосов, освещения и других мощных потребителей с трехфазным подключением. Особенно актуален там, где требуется отключение нулевого провода одновременно с фазными — например, при работе с чувствительной аппаратурой или в условиях частых переключений.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Тип характеристики: C — срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники).
• Номинальное напряжение: 400 В — рассчитан на работу в сетях до 400 В переменного тока (50 Гц).
• Количество полюсов: 4 — три фазы + нейтраль, все отключаются одновременно.
• Отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 000 А.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию, проходящую через цепь при КЗ.
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные броски.
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода до этого сечения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли — применяется только внутри закрытых щитов.
• Климатическое исполнение УХЛ3: работает при температуре от –60 °C до +60 °C, устойчив к повышенной влажности и колебаниям температуры — подходит для холодных помещений, неотапливаемых зданий, наружных щитовых.
• Ширина: 4 модуля (18 мм × 4 = 72 мм) — занимает стандартную ширину DIN-рейки.
• Глубина монтажа: 75 мм — требует достаточного места в щите для свободного доступа к клеммам.
• Дополнительные контакты: есть — позволяют подключить сигнализацию или удалённое управление (например, контакт состояния “замкнут” / “разомкнут”).

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 40А C 10кА AC BM63-4C40-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Все четыре полюса имеют одинаковый механизм отключения — при срабатывании одного из них отключаются сразу все. Подключение кабелей осуществляется через верхние и нижние клеммы — можно использовать как верхнее, так и нижнее питание. Нейтральный проводник коммутируется — важно соблюдать полярность при подключении. Для правильного монтажа используйте отвертки с изолированными ручками и проверьте затяжку клемм моментом 1,5–2,0 Н·м. Не допускается использование многожильных проводов без наконечников — они должны быть обжаты наконечниками типа ШВИ или ШВЛ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Соответствует классу перенапряжения IV — предназначен для установки в местах, подверженных высоким переходным процессам (например, на вводе в здание или перед силовым оборудованием). Класс токоограничения 3 повышает безопасность при КЗ, снижая риск возгорания и повреждения кабелей. Исполнение УХЛ3 гарантирует работоспособность в суровых климатических условиях, что подтверждает соответствие нормам для эксплуатации в России и странах СНГ.

Преимущества

• Отключение нейтрали совместно с фазами исключает опасность появления потенциала на нулевом проводе при аварии.
• Высокая отключающая способность (10 кА) обеспечивает надежную защиту даже в сетях с малым сопротивлением контура.
• Класс 3 токоограничения минимизирует термическую и механическую нагрузку на кабели и оборудование.
• Устойчивость к экстремальным температурам (-60…+60 °C) делает его пригодным для использования вне отапливаемых помещений.
• Наличие дополнительных контактов упрощает интеграцию в системы управления и контроля.

Ограничения применения

• Не предназначена для работы в открытых помещениях — степень защиты IP20 требует установки только в герметичных щитах.
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели >15 кВт); лучше выбрать характеристику D.
• Не подходит для постоянного тока (DC) — только для переменного тока 50 Гц.
• При использовании в условиях сильного запыления (класс загрязнения 2 — максимум) необходимо регулярно очищать внутреннюю часть щита.

Примеры использования

• Защита вводного автомата в трёхфазном щите многоэтажного дома.
• Отключение питания станка с ЧПУ, работающего от 380 В с нейтралью.
• Щитовая на производстве с неотапливаемым цехом зимой — благодаря УХЛ3 сохраняет работоспособность при -40 °C.
• Система освещения торгового центра с отдельным отключением нуля для обслуживания.

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 40А C 10кА AC BM63-4C40-10-УХЛ3, убедитесь, что ваша сеть имеет достаточную отключающую способность — если КЗ-ток выше 10 кА, нужен другой аппарат.
• При монтаже в плотно укомплектованном щите учтите глубину 75 мм — не забудьте оставить место для проводов и кабельных каналов.
• Для удобства диагностики используйте дополнительные контакты — подключите их к индикатору состояния или системе SCADA.
• Проверяйте состояние контактов каждые 1–2 года — особенно в условиях влажности и пыли. При появлении нагара или следов дуги замените устройство.
• Если планируете подключение кабеля сечением 25 мм² — обязательно используйте наконечники. Без них возможен перегрев и выход из строя.
