Выключатель автоматический четырехполюсный 6А C 10кА AC OptiDin BM63-4C6-10-УХЛ3 - 262851 КЭАЗ

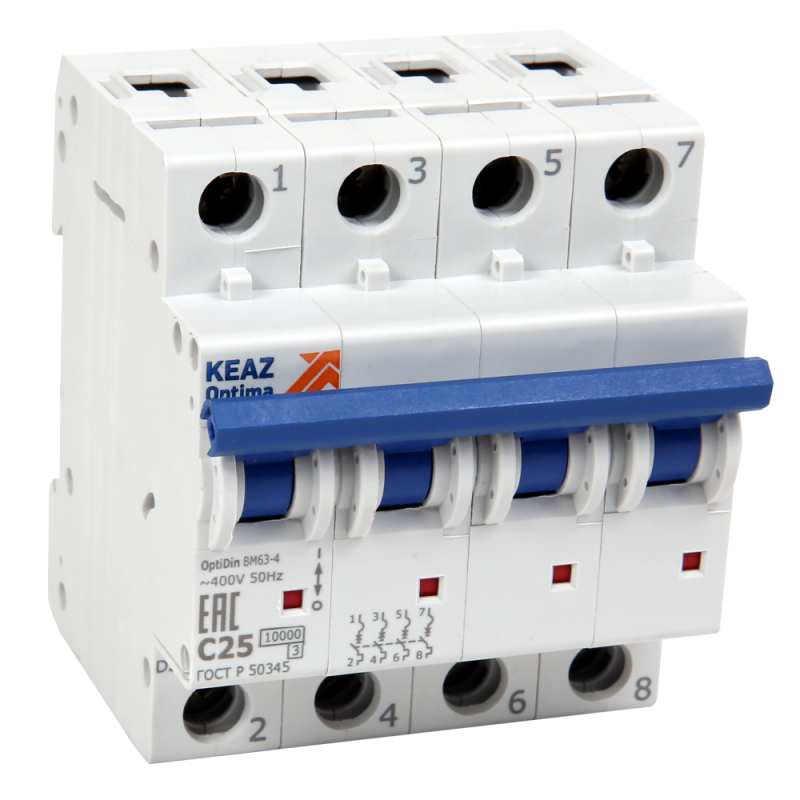

Автоматический выключатель модульный четырехполюсный 6А C 10кА AC OptiDin BM63-4C6-10-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Произведён КЭАЗ в серии OptiDin, предназначен для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 6А C 10кА AC OptiDin BM63-4C6-10-УХЛ3 защищает четырёхпроводные трёхфазные сети с нулевым проводником. Подходит для питания оборудования, требующего одновременного отключения всех фаз и нуля - например, трёхфазных двигателей, насосов, конвейеров, систем вентиляции и освещения. Применяется в распределительных щитах зданий, производственных линиях, складских комплексах и других объектах с постоянным доступом персонала.

Технические характеристики

• Количество полюсов: 4 (три фазы + ноль)
• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; подходит для нагрузок с умеренным пусковым током (электродвигатели, трансформаторы)
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Тип расцепителя: электромагнитный (для коротких замыканий) и тепловой (для перегрузок)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этого размера
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от –60 C до +60 C, рассчитан на умеренный и холодный климат с повышенной влажностью
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Частота: 50 Гц - для сетей России и стран СНГ
• Ширина по модулям: 4 (стандартный модуль 17,5 мм → общая ширина 70 мм)
• Глубина монтажа: 75 мм - требуется место в щите для свободного прохода
• Наличие нейтрального проводника: да - ноль подключается и отключается вместе с фазами
• Наличие дополнительных контактов: да - есть возможность подключения сигнализирующих или блокировочных контактов (например, для управления или контроля состояния)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 6А C 10кА AC OptiDin BM63-4C6-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используйте клеммы с зажимом на 25 мм2. Обязательно соблюдайте полярность: входные и выходные провода должны быть правильно соединены. Нейтральный проводник подключается к соответствующему выводу - он также отключается при срабатывании. Дополнительные контакты подключаются после основного монтажа, согласно схеме управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и ТУ3421-040-05758109-2009. Категория перенапряжения IV - обеспечивает надёжную работу в местах подключения к распределительным сетям (например, вводные щиты). Степень загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью, без конденсата и капель воды. IP20 не предусматривает защиту от внешней среды - не применяйте вне закрытых щитов.

Преимущества

• Четыре полюса обеспечивают полное отключение всех проводников - повышает безопасность при обслуживании
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях, на открытых площадках внутри корпусов
• Класс токоограничения 3 минимизирует термические и механические воздействия при КЗ
• Наличие дополнительных контактов упрощает интеграцию в системы автоматизации и сигнализации
• Произведён КЭАЗ - проверенная технология, совместимость с другими изделиями серии OptiDin

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли или брызг - IP20 не защищает от внешних факторов
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные компрессоры, сварочные аппараты) - лучше выбрать характеристику D
• Не подходит для установки в открытом виде - обязательно помещать в металлический или пластиковый щит
• При температуре ниже –40 C возможны задержки срабатывания теплового расцепителя - учитывать при использовании в суровом климате

Примеры использования

• Защита трёхфазного двигателя 3 кВт с пускателем в цеху
• Вводной автомат в распределительном щите офисного здания
• Отключение всей трёхфазной группы освещения с нулевым проводом
• Щит управления конвейерной линией с контролем состояния через дополнительные контакты

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не более 25 мм2, иначе контакт будет греться
• При установке в щит с плотной компоновкой учтите глубину 75 мм - не забудьте о месте для проводов и кабельных каналов
• Для систем аварийного отключения используйте дополнительные контакты - они позволяют передавать сигнал в PLC или на пульт управления
• При замене старого автомата - сравнивайте тип расцепления (C), номинальный ток (6 А) и количество полюсов - не меняйте эти параметры без необходимости
• Проверяйте наличие сертификатов и клейма КЭАЗ на корпусе - оригинальные устройства имеют чёткую маркировку и качественную сборку
