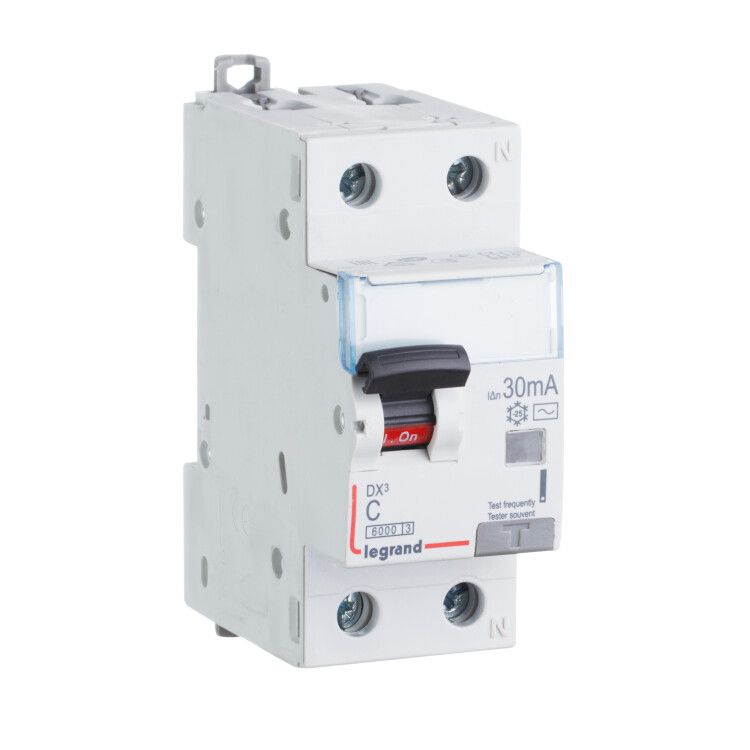

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип AC 6кА DX3 2мод. Leg 411004 Legrand

Автоматический выключатель дифференциального тока Legrand DX3 с артикулом 411004 - это двухполюсное устройство типа 1P+N, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3 сочетает функции автомата защиты от перегрузок и коротких замыканий с функцией УЗО - отключения при утечке тока. Он используется в однофазных сетях переменного тока 230 В, частотой 50 Гц, где требуется повышенная безопасность: на кухнях, в ванных комнатах, в мастерских, на производстве, в местах с высокой влажностью или наличием металлических конструкций.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, опасным для жизни человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандартно для бытовой техники)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить мощное КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Ширина по модулям: 2 - занимает два места на DIN-рейке
• Напряжение изоляции: не указано - соответствует требованиям для бытовых систем
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Сечение проводов: 0,75–16 мм2 - совместим с большинством медных проводов, используемых в жилых и промышленных сетях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловые повреждения
• Рабочая температура: от 0 C - не рекомендуется для установки в неотапливаемых помещениях зимой
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Способ монтажа: на DIN-рейку - стандартная установка в щитах всех типов
• Глубина монтажа: 44 мм - учтите при проектировании глубины корпуса щита

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3 411004 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели - провода вставляются на глубину до 16 мм2. Обязательно соблюдать полярность: фаза подключается к входу L, ноль - к N. Блокировка механического отключения предотвращает случайное включение после срабатывания - удобно при ремонтах. После монтажа обязательно проверьте работу кнопкой “T” (Test): при её нажатии устройство должно отключиться.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand DX3 соответствует международным стандартам IEC 61009-1 (для УЗО) и IEC 60947-2 (для автоматических выключателей). Соответствие классу токоограничения 3 и номинальному напряжению 230 В гарантирует надёжность в условиях бытовых и промышленных перегрузок. Отключение при 30 мА соответствует требованиям безопасности для защиты человека.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Механическая блокировка предотвращает самопроизвольное включение - повышает безопасность при обслуживании
• Кнопка тестирования позволяет легко проверять работоспособность без внешних приборов
• Подходящий тип C для нагрузок с пусковыми токами - не будет ложных срабатываний при запуске двигателей
• Совместим с проводами до 16 мм2 - не требует переходников или специальной подготовки

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током AC
• Не защищает от утечек постоянного тока (DC) - не подходит для систем с солнечными панелями или ИБП без дополнительных средств
• IP20 - нельзя использовать во влажных или открытых местах без герметичного бокса
• Рабочая температура от 0 C - не рекомендуется для установки в неотапливаемых помещениях при минусовых температурах
• Номинальное напряжение изоляции не указано - не следует применять в сетях выше 230 В

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Щитовая группа на кухне - отключает питание при пробое микроволновки или плиты
• Промышленный станок с электродвигателем - защищает оператора от утечек через корпус
• Освещение в подвале с металлическими трубами - исключает риск прикосновения к заземлённым элементам

Практические советы

• Выбирая этот выключатель автоматический дифференциального тока Legrand DX3, убедитесь, что ваш щит имеет достаточную глубину - 44 мм - чтобы он свободно помещался
• Не устанавливайте его рядом с источниками тепла (например, рядом с термореле или нагревателями) - это может вызвать ложные срабатывания
• Проверяйте работу кнопкой Test хотя бы один раз в месяц - особенно в условиях повышенной влажности
• Если в сети есть несколько потребителей с высокими пусковыми токами (насосы, компрессоры), убедитесь, что суммарная нагрузка не превышает 25 А
• Для многоквартирных домов лучше использовать групповые УЗО с этим устройством - так можно точно локализовать аварию
